19.29.1. Низкочастотные динамики

Снятие

Снимите обивку передней/ задней двери.

Осторожно отделите изолирующую пленку около низкочастотного динамика с обратной стороны отделки двери.

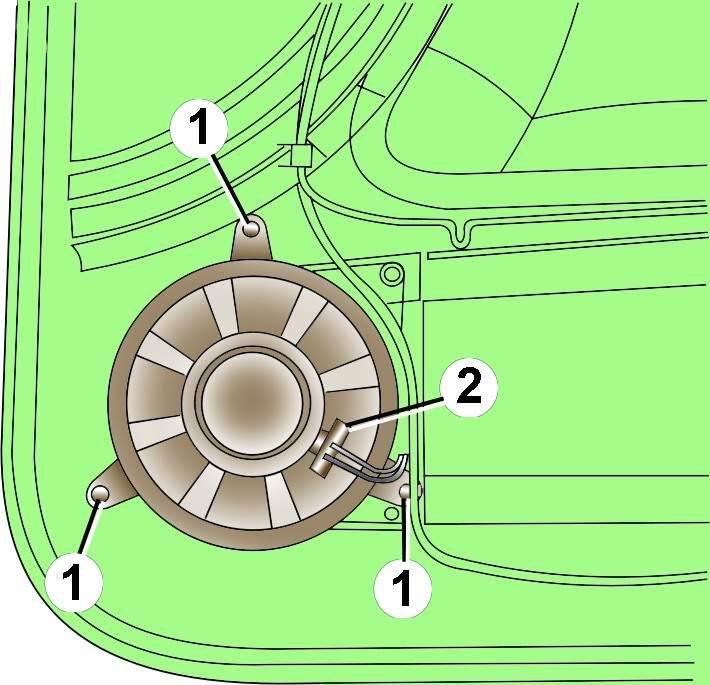

Рис. 18.71. Расположение и крепление низкочастотного динамика передней двери: 1 – винты; 2 – электрический разъем

Отсоедините электрический разъем 2 (18.71) от низкочастотного динамика.

Выверните три винта 1 и снимите динамик.

Установка

Установка производится в последовательности, обратной снятию.
