19.7.3. Снятие и установка генератора у четырехцилиндрового дизельного двигателя TDI с насос-форсунками

Снятие

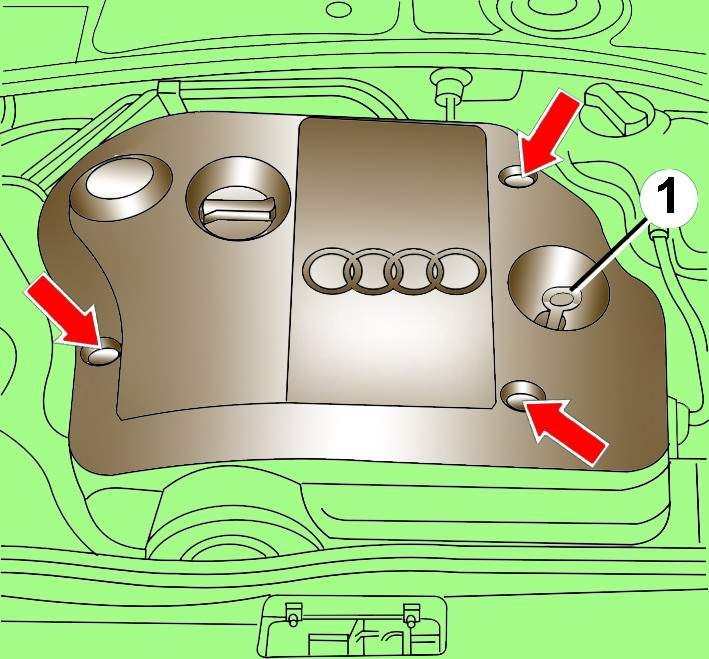

Расположение указателя (щупа) (1) уровня масла и гаек крепления кожуха двигателя на четырехцилиндровом дизельном двигателе TDI с насос-форсунками
Рис. 18.16. Расположение указателя (щупа) (1) уровня масла и гаек крепления кожуха двигателя на четырехцилиндровом дизельном двигателе TDI с насос-форсунками


Извлеките указатель (щуп) 1 (рис. 18.16) уровня масла из направляющей трубы.
Ослабьте хомут крепления крышки.
Выверните гайки и снимите кожух двигателя.
Установите указатель (щуп) уровня масла в направляющую трубу.

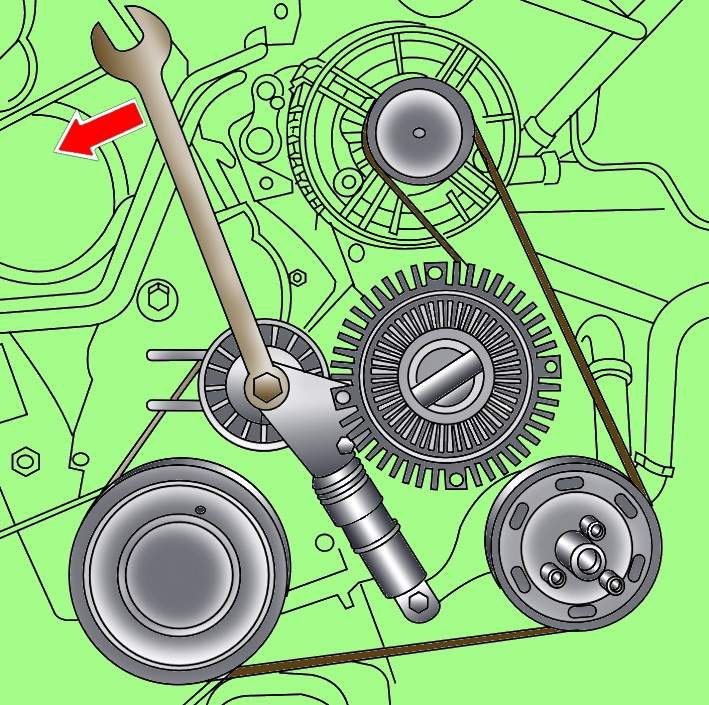

Ослабление натяжения поликлинового ремня на четырехцилиндровом дизельном двигателе TDI с насос-форсунками
Рис. 18.17. Ослабление натяжения поликлинового ремня на четырехцилиндровом дизельном двигателе TDI с насос-форсунками


Накидным ключом поверните против часовой стрелки механизм натяжения поликлинового ремня, в результате чего ослабится натяжение, и снимите ремень с генератора (рис. 18.17).
Освободите механизм натяжения ремня.

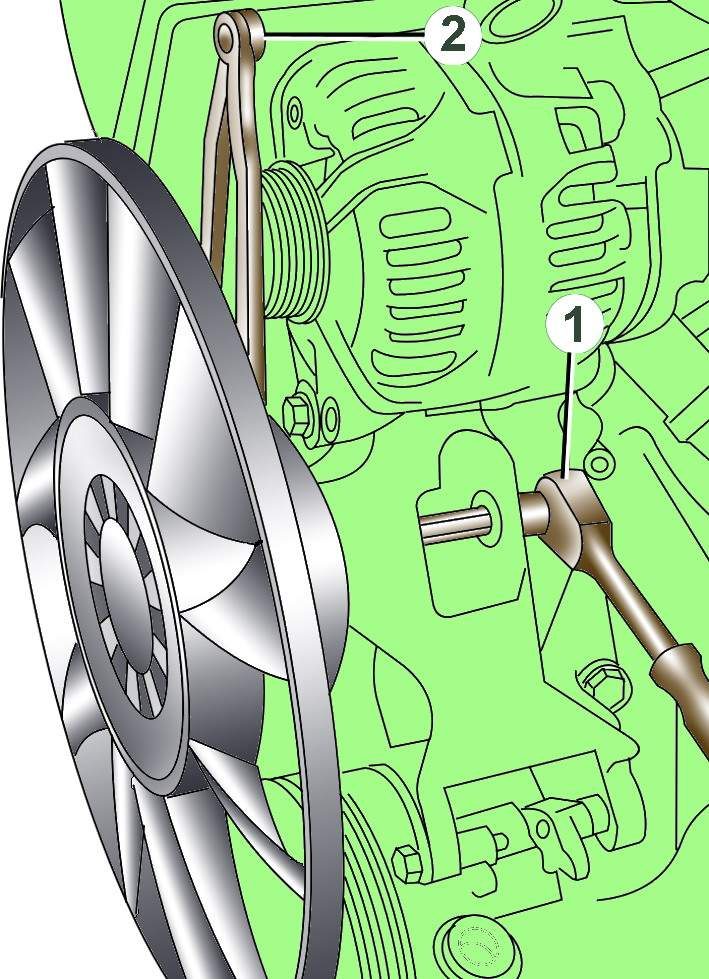

Отвинчивание шкива вентилятора радиатора с вязкостной муфтой на четырехцилиндровом дизельном двигателе TDI с насос-форсунками
Рис. 18.18. Отвинчивание шкива вентилятора радиатора с вязкостной муфтой на четырехцилиндровом дизельном двигателе TDI с насос-форсунками: 1 – торцовый ключ на 8 мм; 2 – ключом 3212


Удерживая ключом 3212 от проворачивания шкив вентилятора радиатора с вязкостной муфтой, торцовым ключом 1 на 8 мм(рис. 18.18) выверните шкив от кронштейна.
Снимите вентилятор радиатора с вязкостной муфтой.

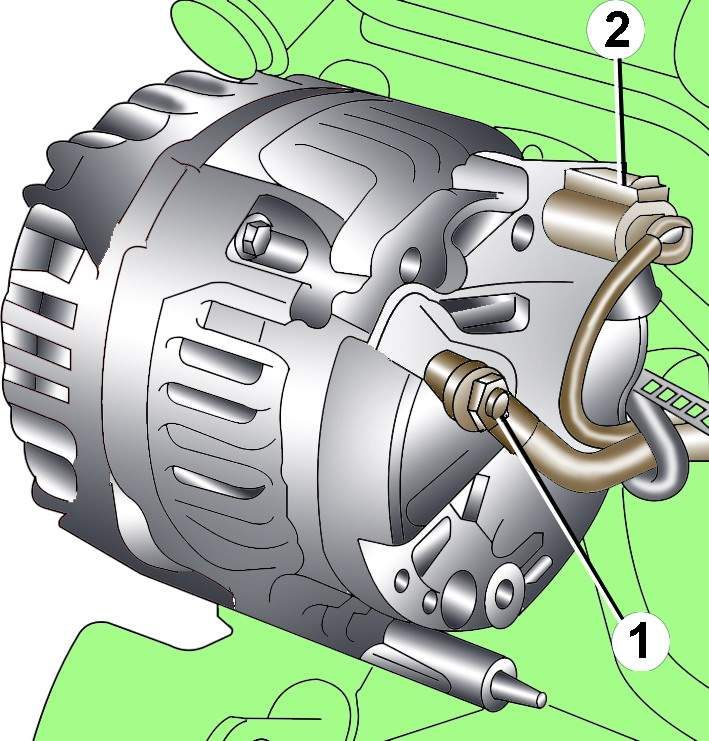

Расположение клеммы (1) и электрического разъема (2) для подсоединения проводов к генератору на четырехцилиндровых дизельных двигателях
Рис. 18.14. Расположение клеммы (1) и электрического разъема (2) для подсоединения проводов к генератору на четырехцилиндровых дизельных двигателях


Выверните гайку и отсоедините провод от клеммы 1 (см. рис. 18.14) генератора.
Отсоедините от генератора электрический разъем 2.
Отведите в сторону от генератора трубопроводы и шланги.

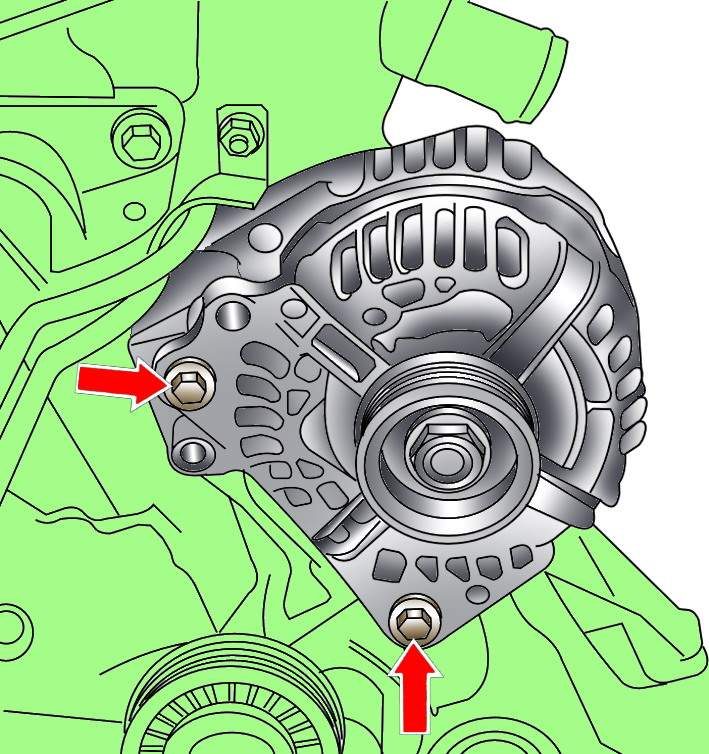

Расположение болтов крепления генератора на четырехцилиндровом дизельном двигателе TDI с насос-форсунками
Рис. 18.19. Расположение болтов крепления генератора на четырехцилиндровом дизельном двигателе TDI с насос-форсунками


Вывинтите болты (рис. 18.19) и снимите генератор.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Проверьте правильность расположения поликлинового ремня на шкивах.
Затяните болты крепления генератора моментом 25 Н·м.
Затяните болт крепления шкива вентилятора радиатора к подшипнику моментом 45 Н·м.
Затяните гайки крепления проводов к клемме «30/ B+» моментом 16 Н·м, к клемме «D+» – моментом 4 Н·м.
