19.9.3. Шестицилиндровые двигателиСнятие
Снимите генератор.
|

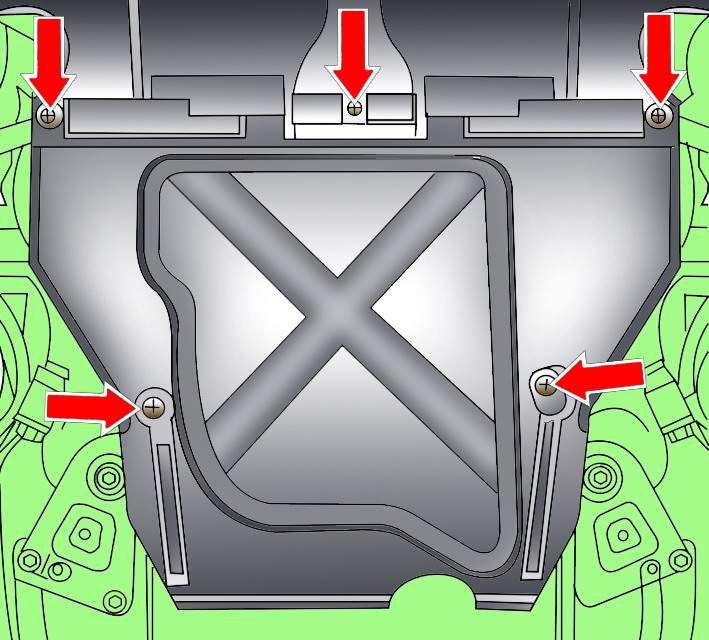

Рис. 18.35. Расположение винтов крепления задней секции брызговика моторного отсека на автомобилях с шестицилиндровыми дизельными двигателями TDI
|
Снимите заднюю секцию брызговика моторного отсека (автомобили с дизельными двигателями TDI) ( рис. 18.35).
|

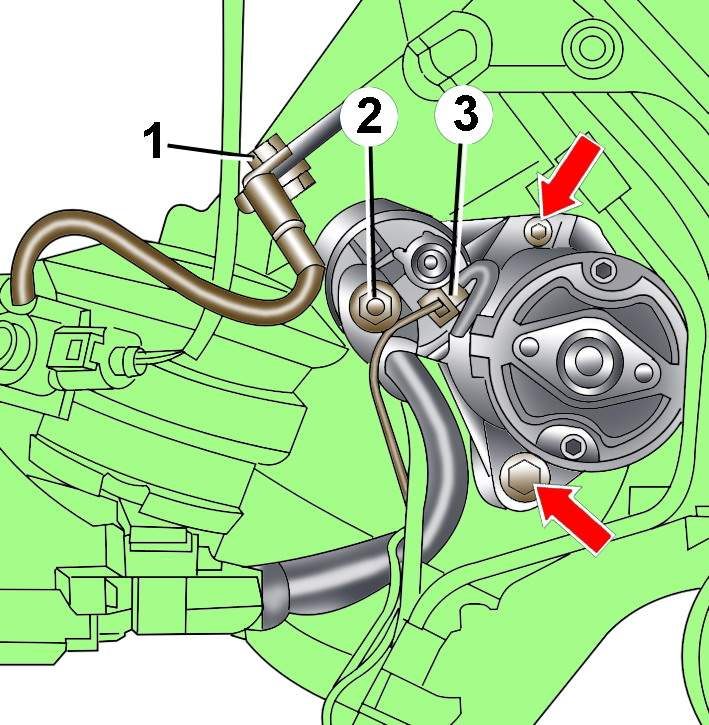

Рис. 18.36. Расположение клемм, шины заземления и болтов крепления стартера шестицилиндрового двигателя: 1 – шина заземления; 2 – клемма «B +»; 3 – клемма «50»
|
Выверните гайку и снимите провод с клеммы «B +» тягового реле стартера ( рис. 18.36).
Отсоедините электрический разъем от клеммы «50» тягового реле стартера.Выверните болт и отсоедините шину заземления.
Выверните болты крепления стартера к коробке передач и снимите стартер.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Затяните болты крепления стартера моментом 65 Н·м.
Затяните гайку крепления провода к клемме «B +» тягового реле стартера моментом 16 Н·м.
|
