4.1.7. Кронштейн генератора, насоса гидроусилителя рулевого управления (ГУР) и вентилятора с вязкостной муфтой

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите заливную крышку с бачка тормозной жидкости.

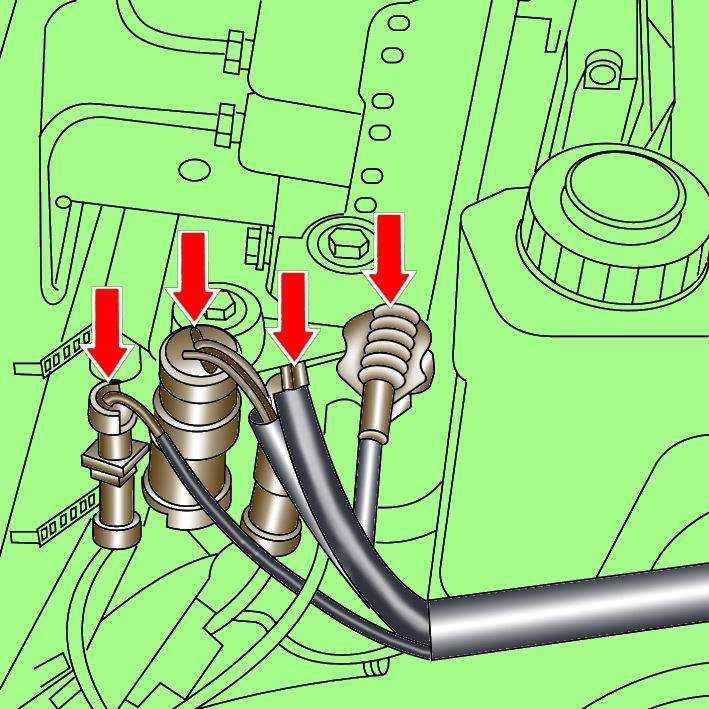

Рис. 3.1.33. Расположение электрических разъемов на передней части блока ABS

Отсоедините электрические разъемы от передней части блока ABS (рис. 3.1.33).

Освободите фиксаторы и снимите кронштейн электрических разъемов.

Снимите поликлиновой ремень.

Выверните болт крепления шкива насоса гидроусилителя рулевого управления.

Выверните болты крепления насоса гидроусилителя рулевого управления к кронштейну и отведите насос в сторону, не отсоединяя от него шланги.

Слейте охлаждающую жидкость.

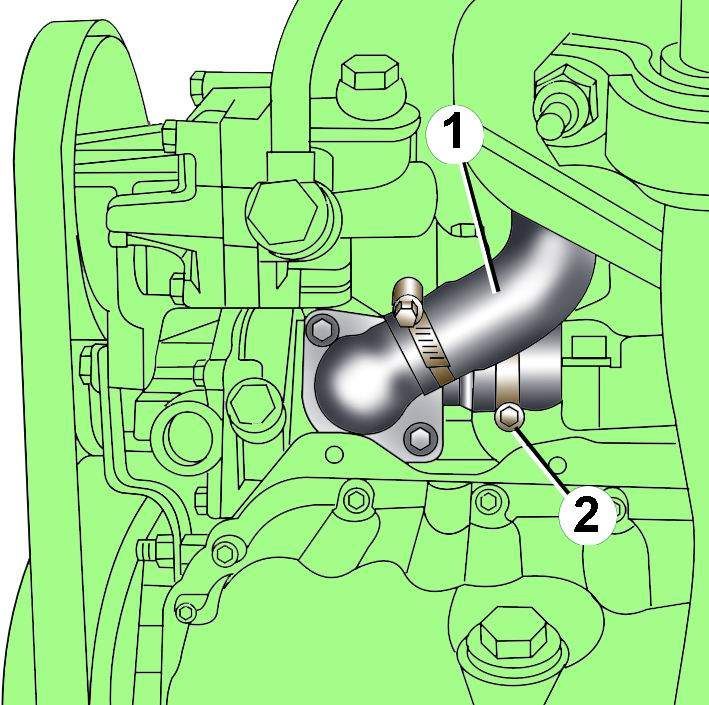

Рис. 3.1.34. Расположение хомутов (1 и 2) крепления шлангов системы охлаждения к водяному насосу

Ослабьте хомуты и отсоедините шланги 1 и 2 (рис. 3.1.34) системы охлаждения от водяного насоса.

Отсоедините верхний шланг от радиатора.

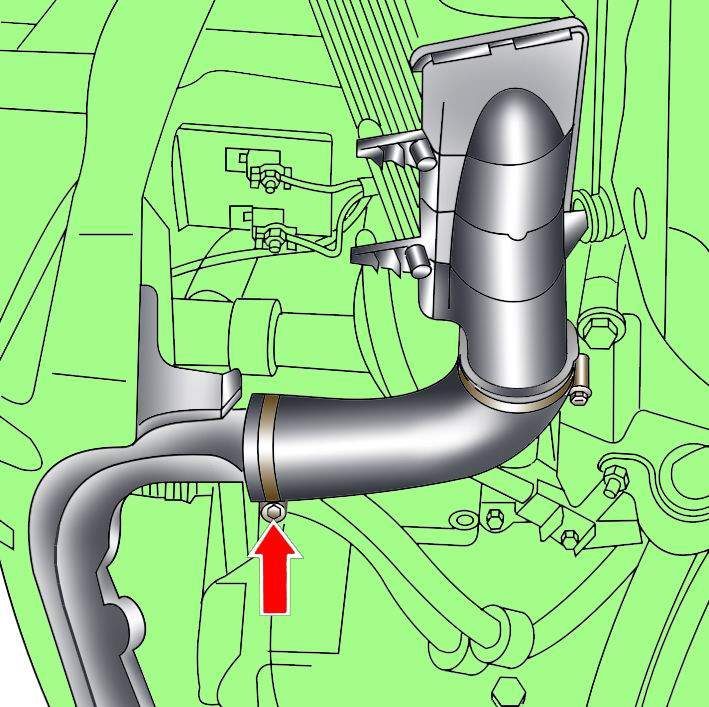

Рис. 3.1.35. Расположение хомута крепления воздушного патрубка к передней поперечной панели

Ослабьте хомут и снимите воздушный патрубок (рис. 3.1.35) с передней поперечной панели.

Электрический разъем отсоединять не требуется.

Выверните болты и снимите генератор. Отсоедините от генератора электрические провода.

Снимите натяжитель поликлинового ремня.

Выверните болты крепления к кронштейну опоры впускного коллектора и компенсатора реактивного момента.

Выверните болты и снимите стойку, соединяющую кронштейн с блоком цилиндров двигателя.

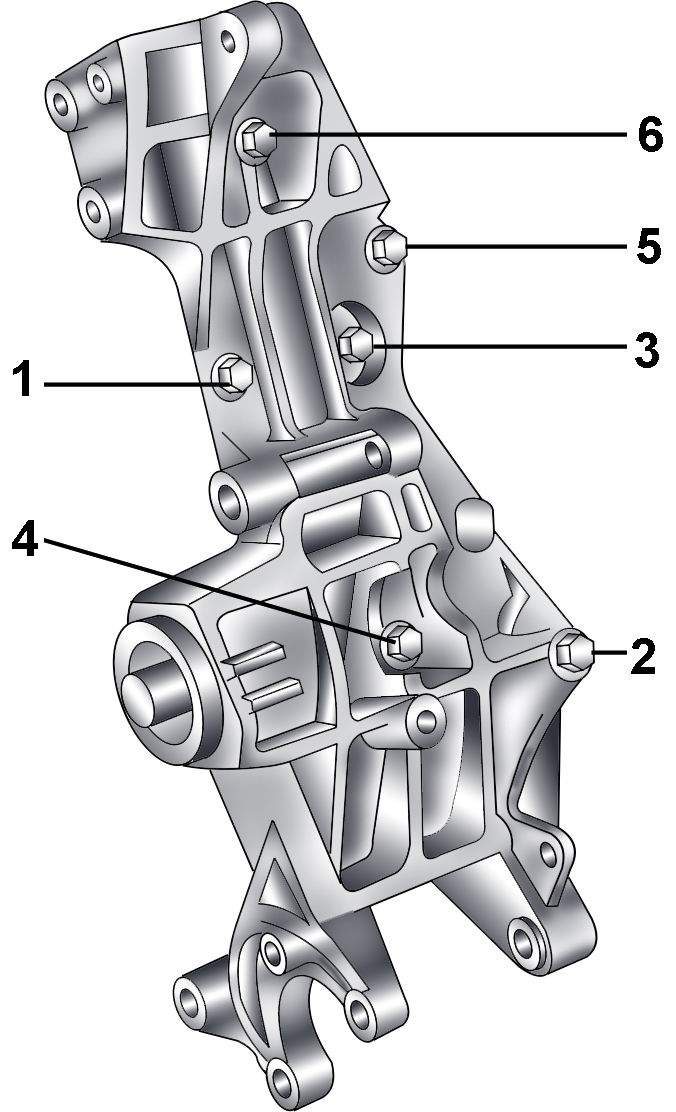

Рис. 3.1.36. Расположение и последовательность затяжки (1–6) болтов крепления кронштейна генератора, насоса гидроусилителя рулевого управления и вентилятора.

Выверните болты 1–6 (рис. 3.1.36) крепления кронштейна генератора, насоса ГУР и вентилятора.

Отсоедините шланги системы охлаждения от термостата.

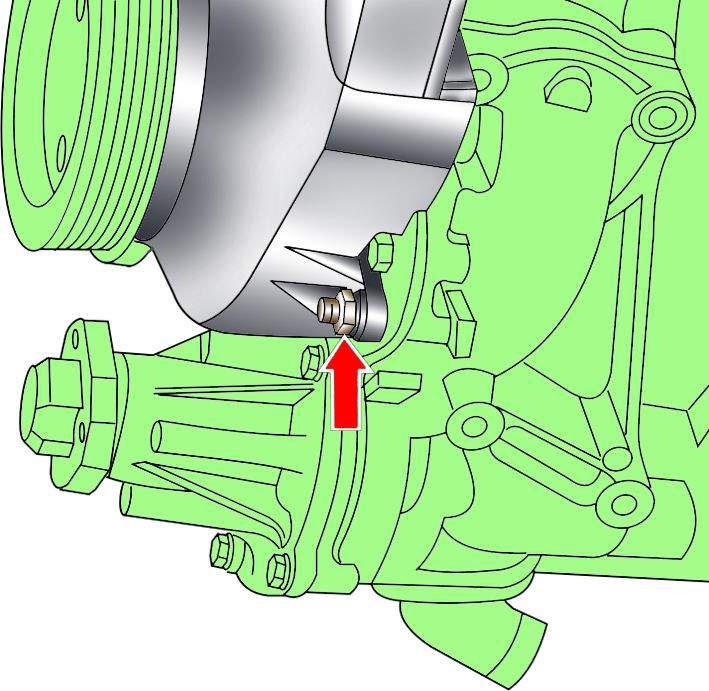

Рис. 3.1.37. Расположение болта крепления кожуха зубчатого ремня к водяному насосу

Выверните болт крепления кожуха зубчатого ремня к водяному насосу и снимите водяной насос (рис. 3.1.37).

Установка проводится в последовательности, обратной снятию, с учетом описанных ниже особенностей.

Очистите привалочные поверхности водяного насоса и блока цилиндров двигателя.

При установке водяного насоса используйте новое уплотнительное кольцо.

Вставьте болт со специальной головкой в отверстие в корпусе водяного насоса.

Установите кронштейн генератора, насоса ГУР и вентилятора на блок цилиндров и закрепите болтами, затянув их моментом 25 Н·м в последовательности, показанной на рисунке 3.1.36.

Последовательность затяжки болтов крепления генератора, насоса ГУР и вентилятора:

1 – болт M8x70;

2 – болт M8x110;

3 – болт M8x50;

4 – болт M8x90;

5 – болт M8x70;

6 – болт M8x100.

Установите генератор.

Установите поликлиновой ремень.

Установите вентилятор с вязкостной муфтой.

Залейте в систему охлаждения охлаждающую жидкость.
