4.2.14. Левая крышка головки блока цилиндров

ПРЕДУПРЕЖДЕНИЕ Все зажимы и хомуты, которые при снятии впускного коллектора будут повреждены или разрезаны, при сборке необходимо заменить новыми.

Рис. 3.2.1. Расположение винтов крепления кожуха двигателя

Выверните четыре винта и снимите кожух двигателя (см. рис. 3.2.1).

Рис. 3.2.52. Расположение винтов крепления левого кожуха двигателя

Снимите левый кожух двигателя (см. рис. 3.2.52).

Рис. 3.2.54. Расположение свечей зажигания.

Отсоедините высоковольтные провода от свечей зажигания (см. рис. 3.2.54).

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

Отсоедините трос и электрические провода от крышки головки блока цилиндров и отведите их в сторону.

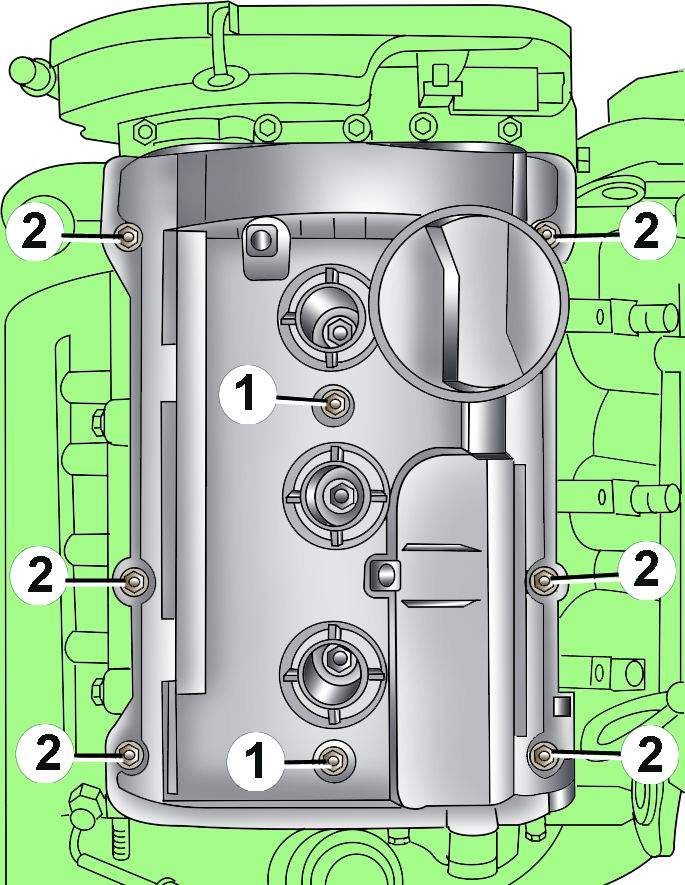

Рис. 3.2.63. Расположение гаек (1 и 2) крепления крышки головки блока цилиндров

Выверните гайки 1 и 2 (рис. 3.2.63) и снимите крышку головки блока цилиндров.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

При повреждении прокладки крышки головки блока цилиндров замените ее.

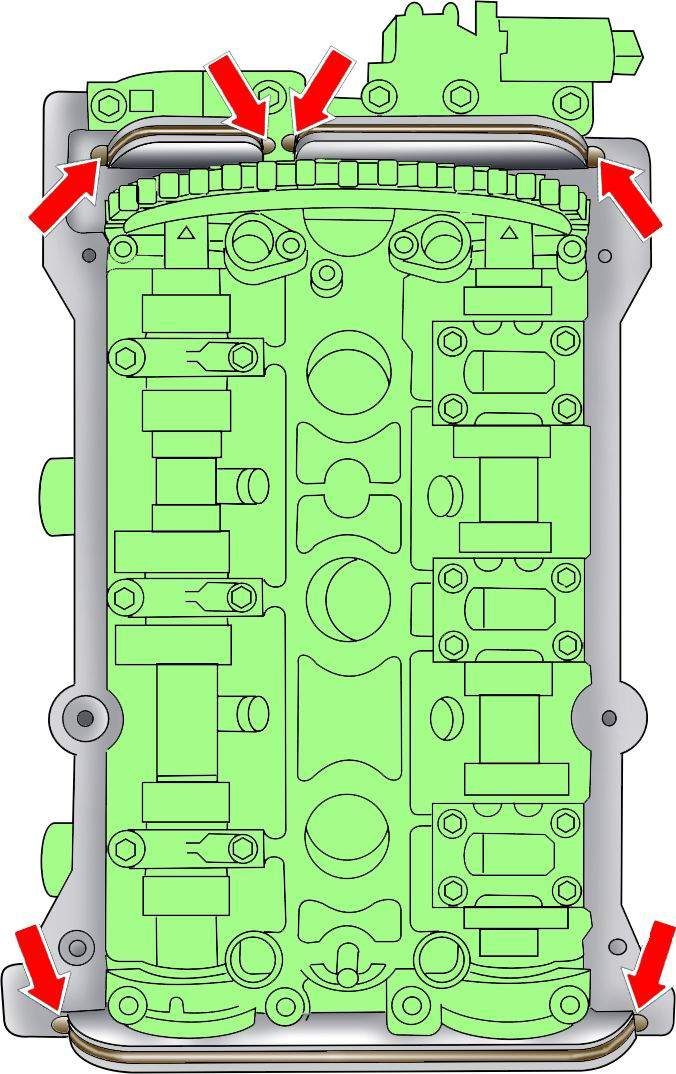

Рис. 3.2.64. Места нанесения герметика AMV 174 004 01 на головку блока цилиндров перед установкой прокладки

Нанесите тонкий слой герметика AMV 174 004 01 на места, показанные на рисунке 3.2.64.

Затяните гайки 1 (см. рис. 3.2.63) крепления крышки головки блока цилиндров, затем крест-накрест затяните внешние гайки 2.
