4.2.15. Правая крышка головки блока цилиндров

        ПРЕДУПРЕЖДЕНИЕ
Все зажимы и хомуты, которые при снятии крышки головки блока цилиндров будут повреждены или разрезаны, при сборке необходимо заменить новыми.

Снятие

Расположение винтов крепления кожуха двигателя

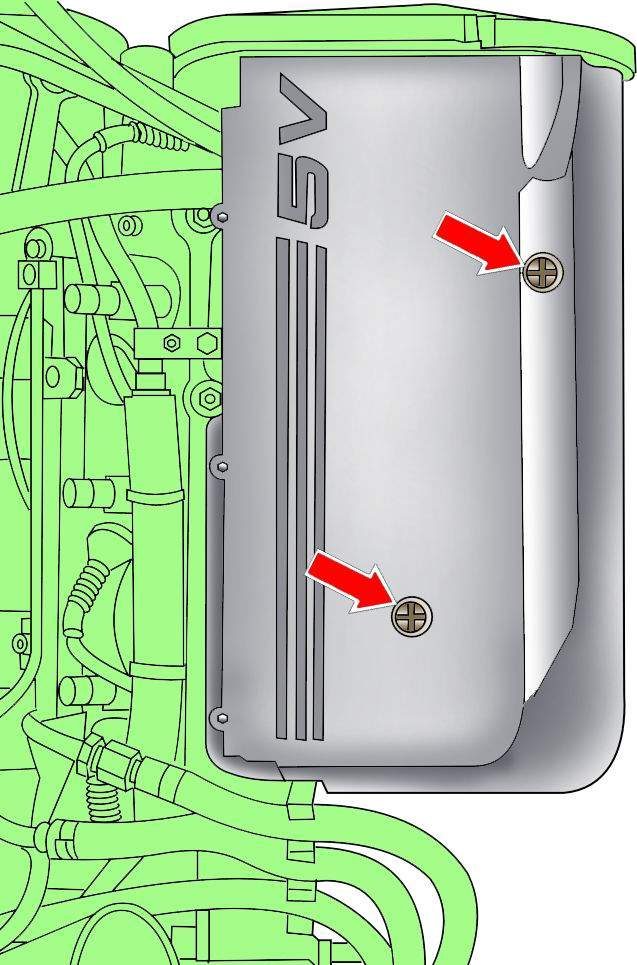

Рис. 3.2.1. Расположение винтов крепления кожуха двигателя


Выверните четыре винта и снимите кожух двигателя (см. рис. 3.2.1).

Расположение хомутов крепления воздушного патрубка и накидных гаек трубопроводов подачи (1) и возврата (2) топлива
Рис. 3.2.53. Расположение хомутов крепления воздушного патрубка и накидных гаек трубопроводов подачи (1) и возврата (2) топлива


Ослабьте хомуты и снимите воздушный патрубок, соединяющий расходомер воздуха и впускной коллектор (см. рис. 3.2.53).
Освободите три шланга из фиксатора на кожухе головки блока цилиндров.

Расположение винтов крепления кожуха правой головки блока цилиндров
Рис. 3.2.65. Расположение винтов крепления кожуха правой головки блока цилиндров


Снимите кожух с правой головки блока цилиндров (рис. 3.2.65).
Выверните болт крепления кронштейна трубы усилителя рулевого управления из крышки головки блока цилиндров.

Расположение свечей зажигания.
Рис. 3.2.54. Расположение свечей зажигания.


Отсоедините высоковольтные от свечей зажигания (см. рис. 3.2.54).

        ПРЕДУПРЕЖДЕНИЕ
Не вынимайте направляющую трубку указателя уровня масла, так как в противном случае придется заменить уплотнительное кольцо в основании трубы.

Выверните болт крепления направляющей трубки указателя уровня масла к крышке головки блока цилиндров.
Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.
Отсоедините трос и электрические провода от крышки головки блока цилиндров и отведите их в сторону.

Расположение гаек (1 и 2) крепления крышки головки блока цилиндров
Рис. 3.2.66. Расположение гаек (1 и 2) крепления крышки головки блока цилиндров


Выверните гайки 1 и 2 (рис. 3.2.66) и снимите крышку головки блока цилиндров.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
При повреждении прокладки крышки головки блока цилиндров замените ее.

Места нанесения герметика AMV 174 004 01 на головку блока цилиндров перед установкой прокладки
Рис. 3.2.64. Места нанесения герметика AMV 174 004 01 на головку блока цилиндров перед установкой прокладки


Нанесите тонкий слой герметика AMV 174 004 01 на места, показанные на рисунке 3.2.64.
Затяните гайки 1 (см. рис. 3.2.66) крепления крышки головки блока цилиндров, затем крест-накрест затяните внешние гайки 2.
