5.3.2. Разъединение центрального и заднего глушителей

Если разъединение труб системы выпуска затруднено, с помощью газовой горелки разогрейте место соединения труб и разъедините их.
Задний и центральный глушители выполнены в виде единого блока, однако каждый из них можно заменить отдельно.

Переднеприводные автомобили

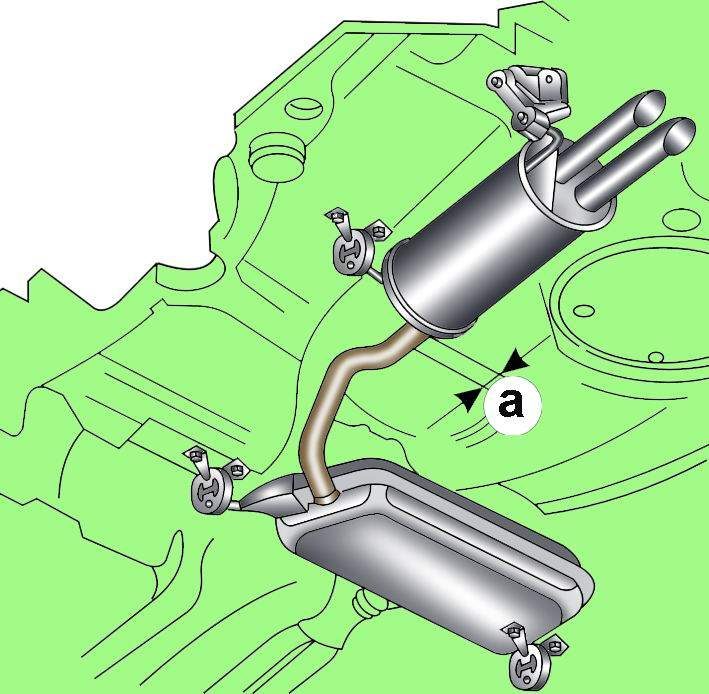

Место разрезания заднего и центрального глушителей на переднеприводных автомобилях с шестицилиндровыми двигателями
Рис. 4.35. Место разрезания заднего и центрального глушителей на переднеприводных автомобилях с шестицилиндровыми двигателями: а = 182 мм


На трубе, соединяющей задний и центральный глушители, нанесите метку и специальным резаком (например, V. A. G 1523) разрежьте трубу (рис. 4.35).
При необходимости замените задний или центральный глушитель. Установите на место соединения труб хомут и закрепите его, затянув болты хомута моментом 40 Н·м. Хомут установите таким образом, чтобы нижний край болта крепления хомута располагался на уровне трубы глушителей.

Полноприводные автомобили

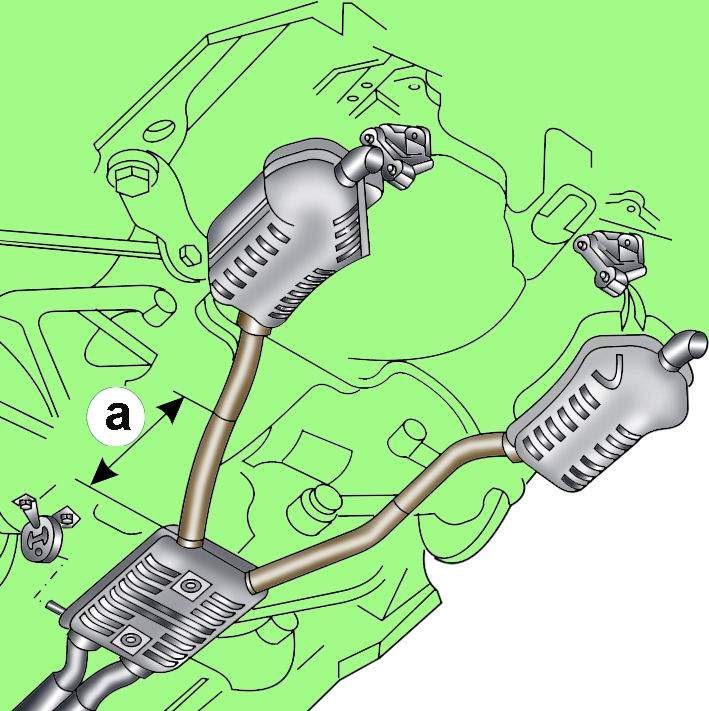

Место разрезания центрального и заднего глушителей полноприводных автомобилей с шестицилиндровыми двигателями
Рис. 4.36. Место разрезания центрального и заднего глушителей полноприводных автомобилей с шестицилиндровыми двигателями: а = 244 мм


На трубах, соединяющих задний и центральный глушители, нанесите метки и специальным резаком (например, V. A. G 1523) разрежьте трубы (рис. 4.36).
При необходимости замените задние или центральный глушитель.
Расположите задний глушитель в горизонтальном положении на подвесках выхлопной системы.

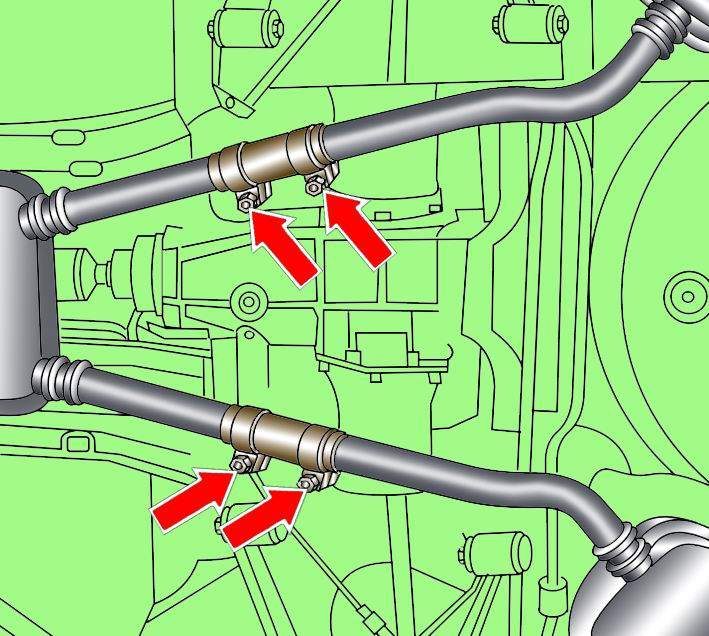

Место установки хомутов при соединении центрального и заднего глушителей полноприводных автомобилей
Рис. 4.37. Место установки хомутов при соединении центрального и заднего глушителей полноприводных автомобилей


Установите на место соединения труб хомуты и закрепите их, затянув болты хомутов моментом 40 Н·м (рис.4.37). Хомуты установите таким образом, чтобы нижние края болтов хомутов располагались на уровне трубы глушителей.
