6.1.3. Датчик уровня топлива автомобилей с четырехцилиндровыми двигателями

Датчик уровня топлива автомобилей с четырехцилиндровыми двигателями

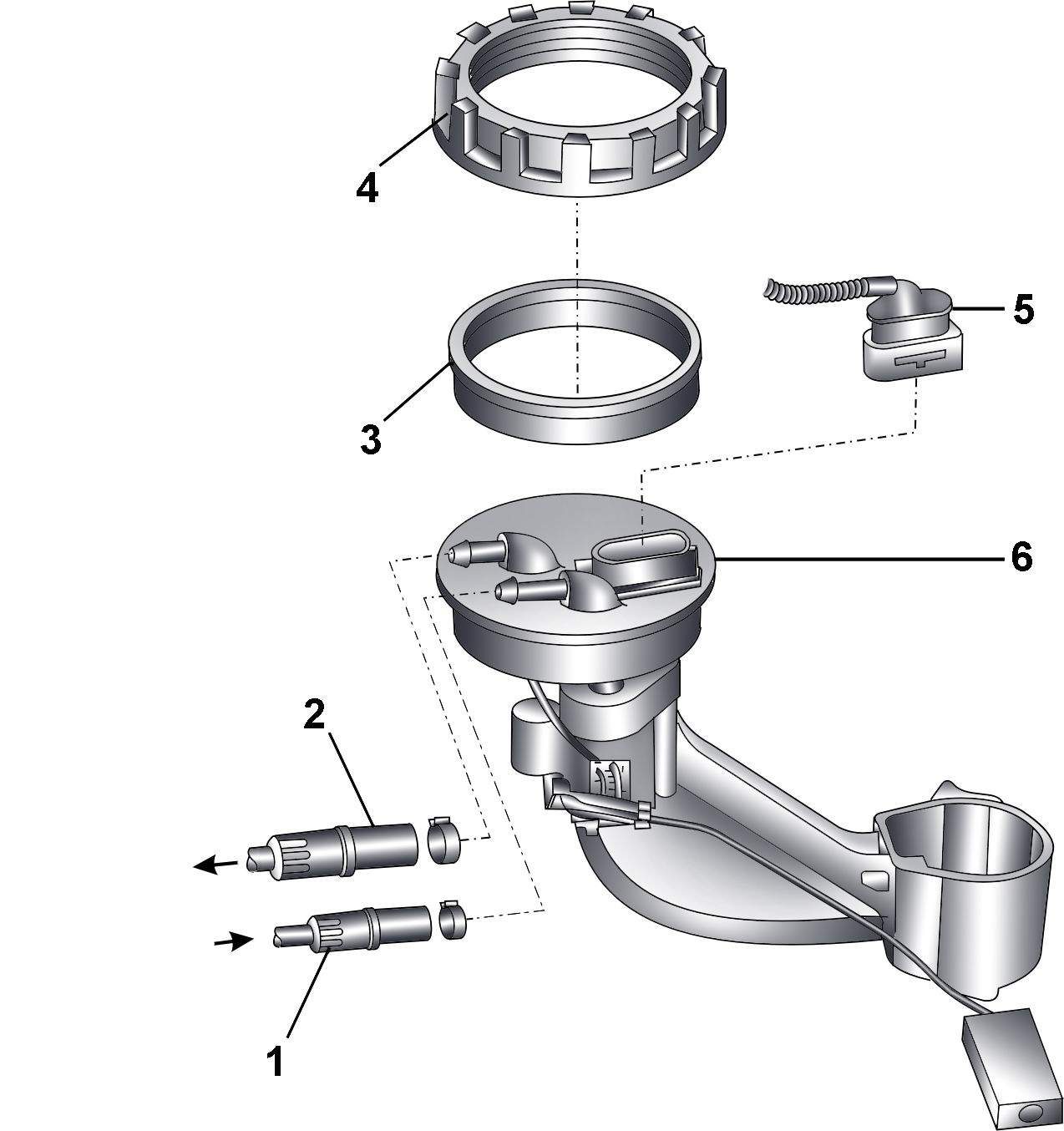

Рис. 5.3. Датчик уровня топлива автомобилей с четырехцилиндровыми двигателями: 1 – шланг возврата топлива от топливного фильтра; 2 – шланг подачи топлива к топливному фильтру; 3 – уплотнение; 4 – соединительная гайка, 80 Н·м; 5 – электрический разъем датчика уровня топлива; 6 – датчик уровня топлива


Датчик показан на рис. 5.3 и 5.4.

Снятие
Перед отсоединением аккумуляторной батареи проверьте, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Топливный бак должен быть заполнен не более чем на 3/4 объема. При необходимости слейте избыточное количество топлива.
Снимите кожух топливоподкачивающего насоса и датчика уровня топлива, расположенный под ковровым покрытием багажника.

Расположение шлангов подачи (3) и возврата (2) топлива на топливоподкачивающем насосе, электрического разъема (1) и меток совмещения
Рис. 5.4. Расположение шлангов подачи (3) и возврата (2) топлива на топливоподкачивающем насосе, электрического разъема (1) и меток совмещения


Подпишите шланг подачи топлива 3 (рис. 5.4), шланг возврата топлива 2 и отсоедините их от крышки.
Отсоедините электрический разъем (см. рис. 5.4).
Используя специальный инструмент 3217, отвинтите соединительную гайку 4 (см. рис. 5.3) крепления крышки.
Снимите датчик уровня топлива с уплотнением с топливного бака.

Установка
Установку проводите в последовательности, обратной снятию, с учетом следующего.
Уплотнение датчика уровня топлива замените новым.
Установите датчик уровня топлива, при этом метка TDI на крышке должна быть совмещена с меткой на топливном баке (см. рис. 5.4).
Специальным инструментом 3217 затяните соединительную гайку крепления датчика уровня топлива моментом 80 Н·м.
Подсоедините к крышке электрический разъем 1 (см. рис. 5.4).
В соответствии с ранее нанесенной маркировкой подсоедините шланг подачи топлива 3 и шланг возврата топлива 2.
Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите на все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
После разъединения различных электрических разъемов в память блоков управления записывается информация об ошибках, которую необходимо стереть после установки.
Заведите двигатель и проверьте герметичность системы питания.
