6.3.5. Правильное положение элементов системы выпуска отработавших газов

Установку элементов системы выпуска отработавших газов проводите при холодном двигателе.

Ослабьте болты хомутов.

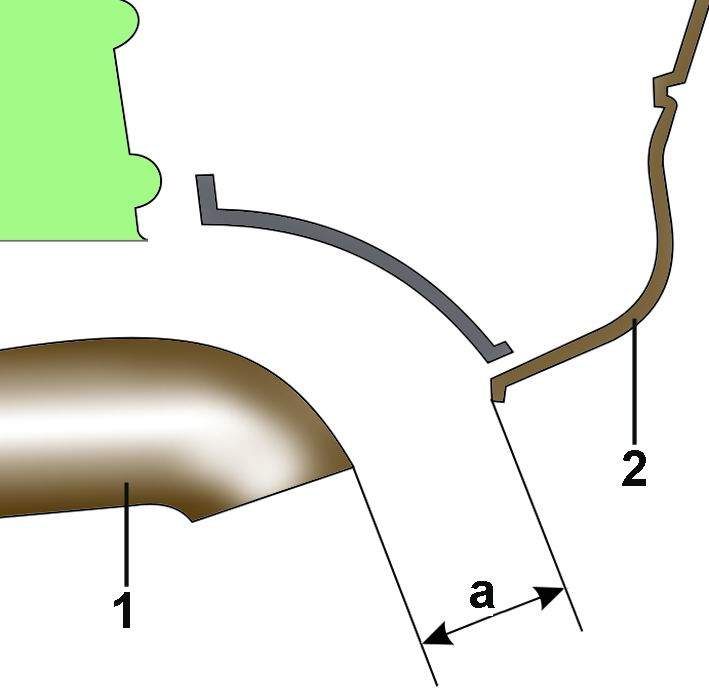

Рис. 5.35. Место измерения расстояния между выводной трубой глушителя (1) и задним бампером (2): а = 40 мм

Переместите задний глушитель вперед настолько, чтобы расстояние между выхлопной трубой глушителя и задним бампером в свободном состоянии составляло 40 мм (рис. 5.35).

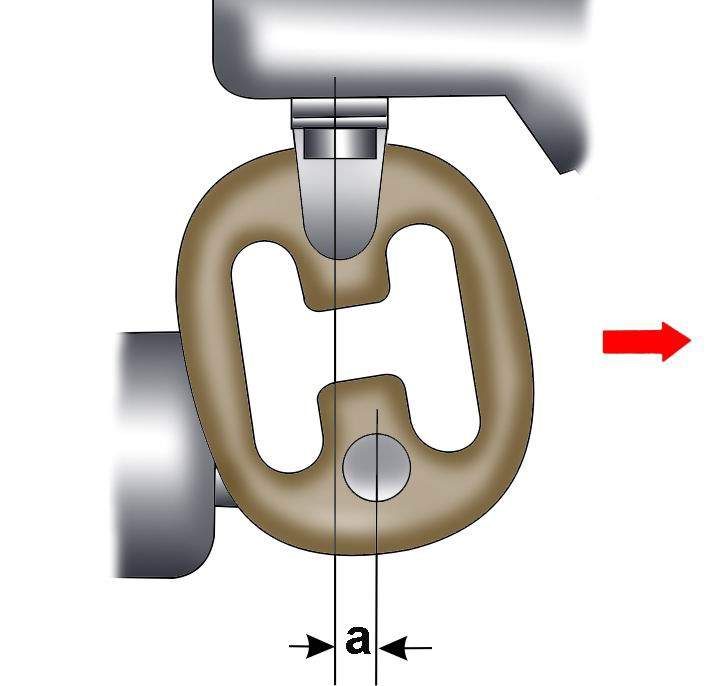

Рис. 5.36. Правильное положение подвески заднего глушителя: а = 12 мм. Стрелка направлена по ходу движения автомобиля

При правильной установке заднего глушителя на переднеприводных автомобилях с четырехцилиндровыми дизельными двигателями расстояние смещения подвески глушителя должно быть равно 12 мм (рис. 5.36).

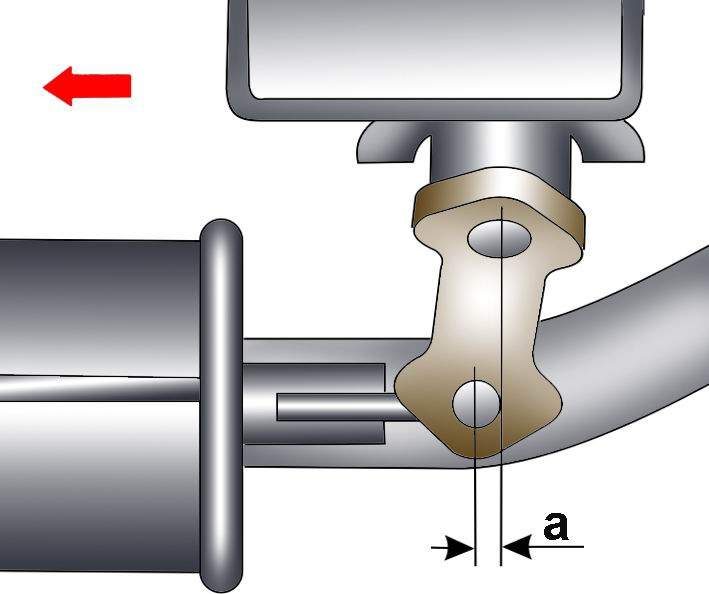

Рис. 5.37. Правильное положение подвески переднего глушителя на переднеприводных автомобилях с шестицилиндровыми дизельными двигателями: а = 5–9 мм. Стрелка направлена по ходу движения автомобиля

При правильной установке заднего глушителя на переднеприводных автомобилях с шестицилиндровыми дизельными двигателями расстояние смещения подвески переднего глушителя должно составлять 5–9 мм (рис. 5.37).

Если необходимо провести регулировку, ослабьте болты хомутов и переместите систему выпуска вперед так, чтобы подвеска соответствующего глушителя была нагружена, а расстояние смещения подвески соответствовало требуемой величине.
