7.3.3. Масляный насос бензинового двигателя 1,8 л

Для снятия масляного насоса снимите масляный поддон.

Элементы системы смазки бензинового двигателя 1,8 л

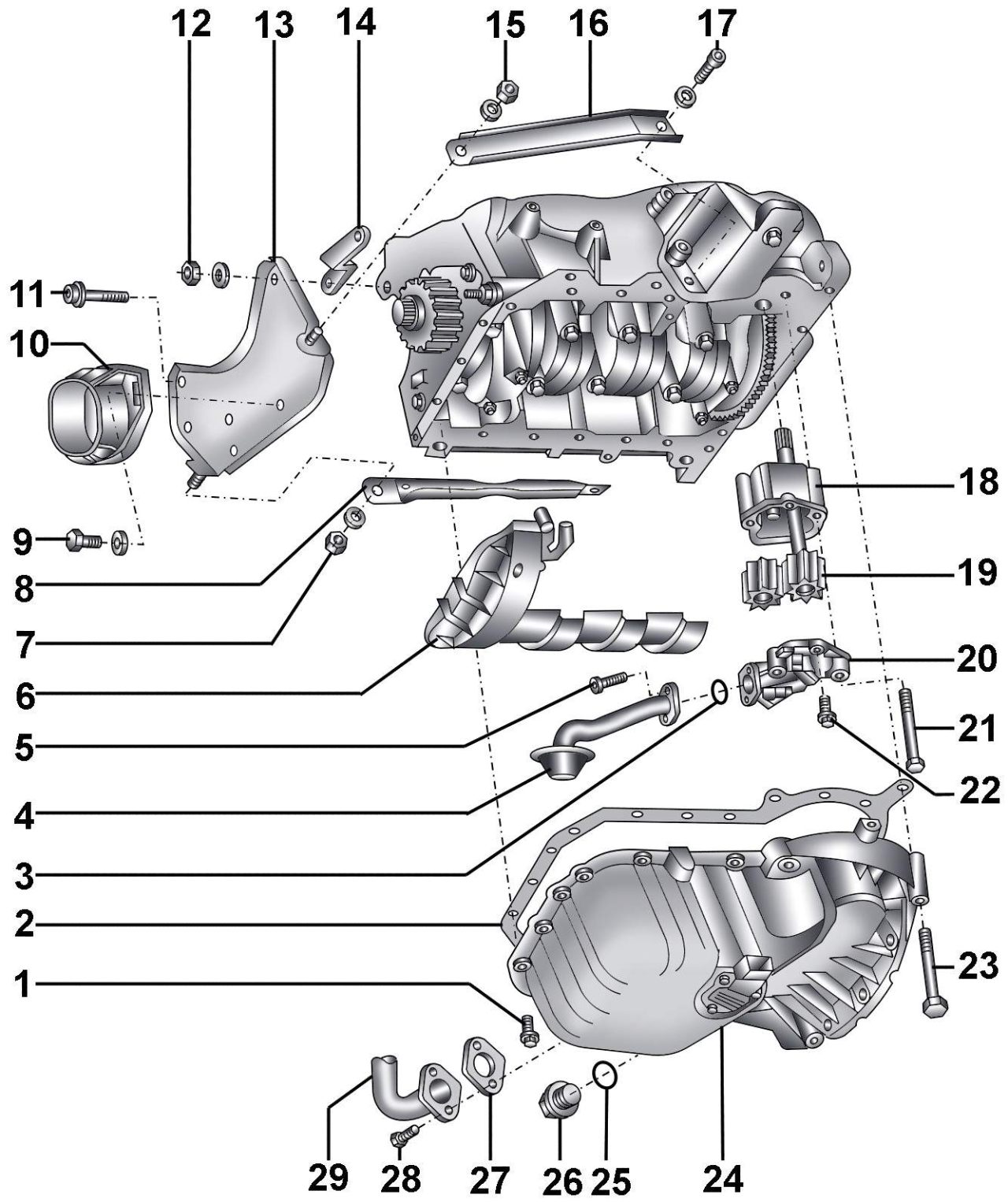

Рис. 6.2. Элементы системы смазки бензинового двигателя 1,8 л: 1 – болты, М6–10 Н·м, М8–15 Н·м; 2 – прокладка; 3 – уплотнительное кольцо; 4 – приемный патрубок; 5 – болт, 10 Н·м; 6 – перегородка; 7 – гайка, 25 Н·м; 8 – продольная стойка; 9 – болт, 28 Н·м; 10 – опора компенсатора реактивного момента; 11 – болт, 25 Н·м; 12 – гайка, 25 Н·м; 13 – фиксатор; 14 – кронштейн; 15 – гайка, 25 Н·м; 16 – продольная стойка; 17 – болт, 20 Н·м; 18 – корпус масляного насоса; 19 – шестерни; 20 – крышка масляного насоса с предохранительным клапаном; 21 – болт, 25 Н·м; 22 – болт, 10 Н·м; 23 – болт, 45 Н·м; 24 – масляный поддон; 25 – уплотнительное кольцо; 26 – пробка слива масла, 40 Н·м; 27 – прокладка; 28 – болт, 10 Н·м; 29 – трубопровод возврата масла от турбокомпрессора


Снимите перегородку 6 (см. рис. 6.2).

Расположение болтов крепления масляного насоса на бензиновых двигателях 1,8 л

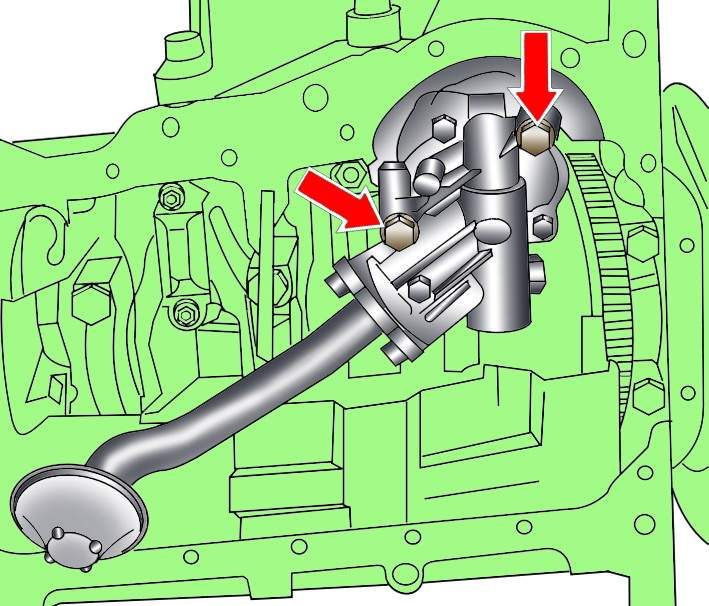

Рис. 6.14. Расположение болтов крепления масляного насоса на бензиновых двигателях 1,8 л


Выверните болты и снимите масляный насос (рис. 6.14).
Установка производится в последовательности, обратной снятию.
Затяните болты крепления масляного насоса моментом 25 Н·м.
Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите на все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
