7.4.5. Масляный насос бензиновых двигателей 2,4 и 2,8 л

Снимите зубчатый ремень.

Элементы крепления шкива коленчатого вала
Рис. 6.26. Элементы крепления шкива коленчатого вала: 1 – шкив зубчатого ремня коленчатого вала; 2 – дистанционная втулка; 3 – болт


Выверните болт 3 (рис. 6.26) крепления шкива коленчатого вала.
Снимите дистанционную втулку 2 и шкив 1 зубчатого ремня.
Снимите верхнюю секцию масляного поддона

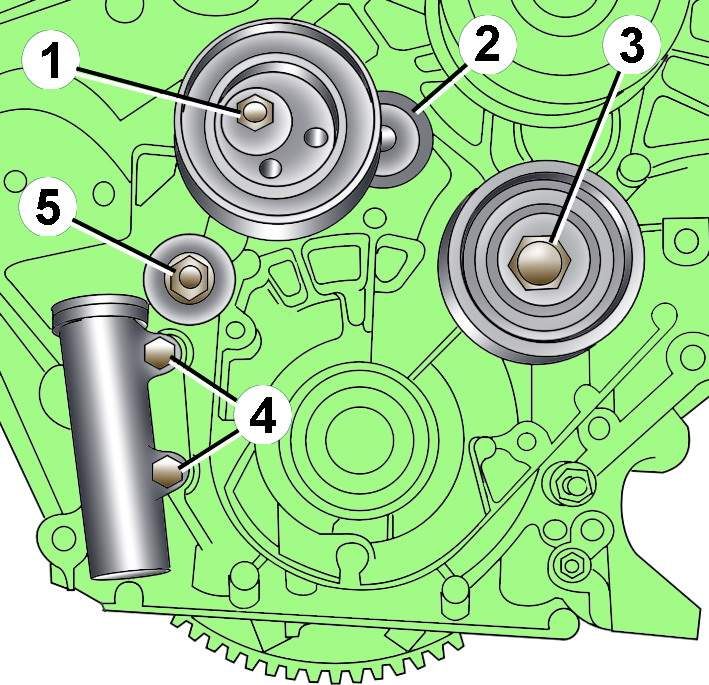

Расположение болтов крепления холостого (3) и натяжного (1) роликов, болтов (5) рычага и (4) механизма натяжения, а также клапана (2) форсунки
Рис. 6.27. Расположение болтов крепления холостого (3) и натяжного (1) роликов, болтов (5) рычага и (4) механизма натяжения, а также клапана (2) форсунки


Выверните болты крепления холостого 3 (рис. 6.27) и натяжного 1 роликов, рычага 5 и натяжителя 4.
Выверните клапан 2 форсунки.
Отсоедините электрический разъем от датчика температуры масла.

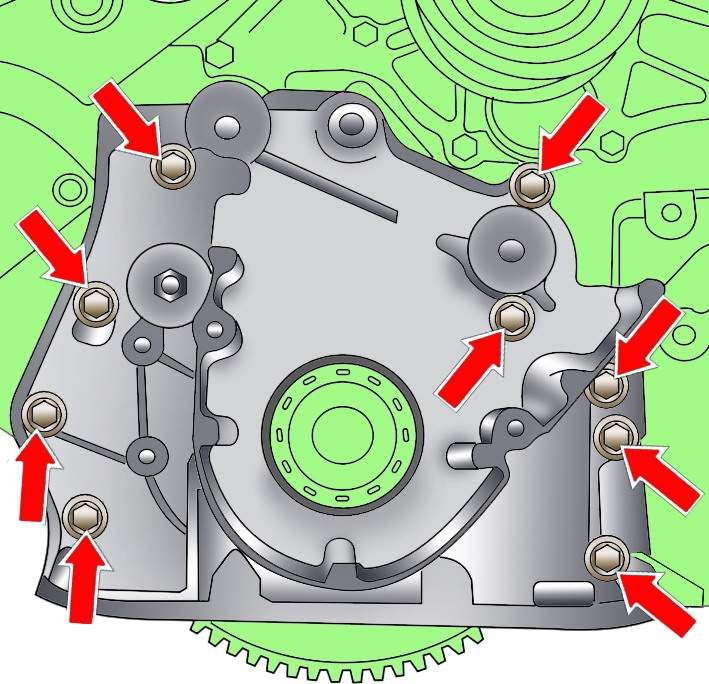

Расположение болтов крепления масляного насоса
Рис. 6.28. Расположение болтов крепления масляного насоса


Выверните болты и снимите масляный насос с передней части двигателя (рис. 6.28).
