7.5. Масляный поддон и масляный насос дизельного двигателя 1,9 л
|
|

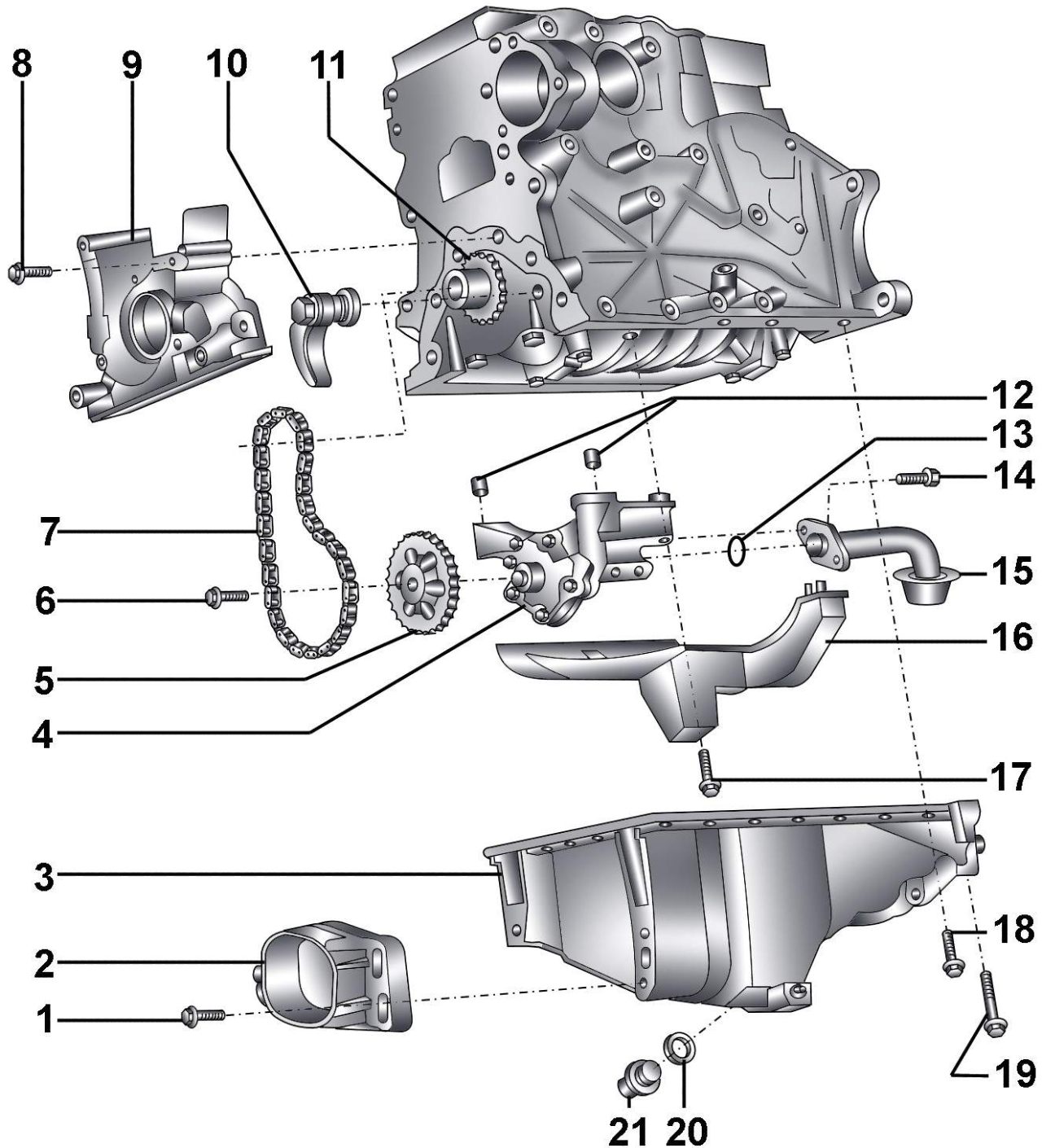

Рис. 6.30. Элементы системы смазки дизельного двигателя 1,9 л: 1 – болт, 28 Н·м; 2 – опора компенсатора реактивного момента; 3 – масляный поддон; 4 – масляный насос с предохранительным клапаном; 5 – звездочка масляного насоса; 6 – болт, 20 Н·м и довернуть на 90°; 7 – цепь привода масляного насоса; 8 – болт, 15 Н·м; 9 – передняя крышка; 10 – натяжитель цепи; 11 – звездочка масляного насоса; 12 – центрирующие втулки; 13 – уплотнительное кольцо; 14 – болт, 16 Н·м; 15 – приемный патрубок с сетчатым фильтром; 16 – волногасящая перегородка масляного поддона; 17 – болт, 16 Н·м; 18 – болт, 15 Н·м; 19 – болт, 40 Н·м; 20 – уплотнительное кольцо; 21 – пробка маслосливного отверстия, 30 Н·м
|
|
