7.6.3. Масляный насос дизельного двигателя 2,5 л

Расположение винтов крепления кожуха двигателя
Рис. 3.4.1. Расположение винтов крепления кожуха двигателя


Выверните винты и снимите кожух двигателя (см. рис. 3.4.1).

Расположение винтов крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя
Рис. 6.34. Расположение винтов крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя


Выверните винты крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя (см. рис. 6.34).

Расположение винтов крепления нижнего брызговика моторного отсека
Рис. 3.4.2. Расположение винтов крепления нижнего брызговика моторного отсека


Выверните винты и снимите две секции нижнего брызговика моторного отсека (см. рис. 3.4.2).
С левой передней стороны моторного отсека выверните болт крепления кронштейна, поддерживающего трубопровод системы кондиционирования.
Установите переднюю поперечную панель в сервисное положение.

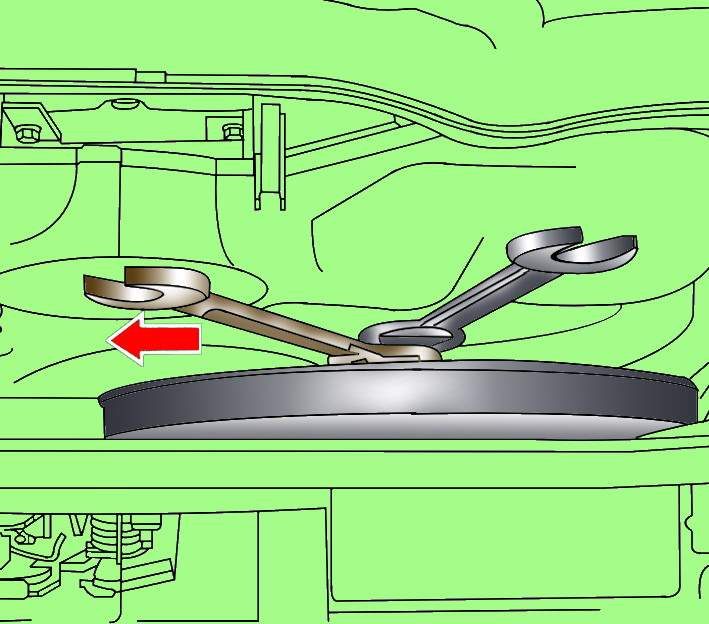

Отворачивание болта крепления вентилятора радиатора с вязкостной муфтой
Рис. 6.37. Отворачивание болта крепления вентилятора радиатора с вязкостной муфтой


Выверните болт крепления вентилятора радиатора с вязкостной муфтой, удерживая от проворачивания ось вентилятора другим гаечным ключом (рис. 6.37).
Снимите левый и правый кожухи зубчатого ремня.

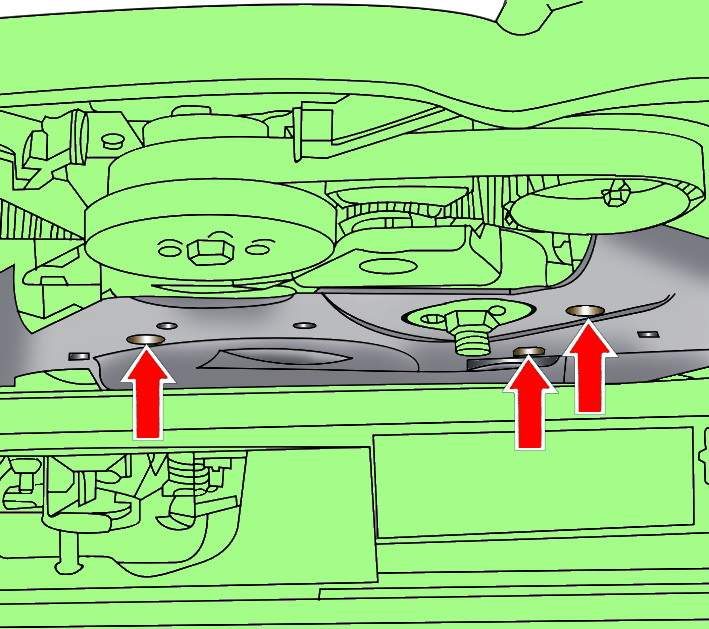

Расположение винтов крепления кожуха поликлинового ремня
Рис. 6.38. Расположение винтов крепления кожуха поликлинового ремня


Выверните винты и снимите кожух поликлинового ремня (рис. 6.38).
Снимите нижнюю секцию масляного поддона.
Снимите крышку маслоналивной горловины.

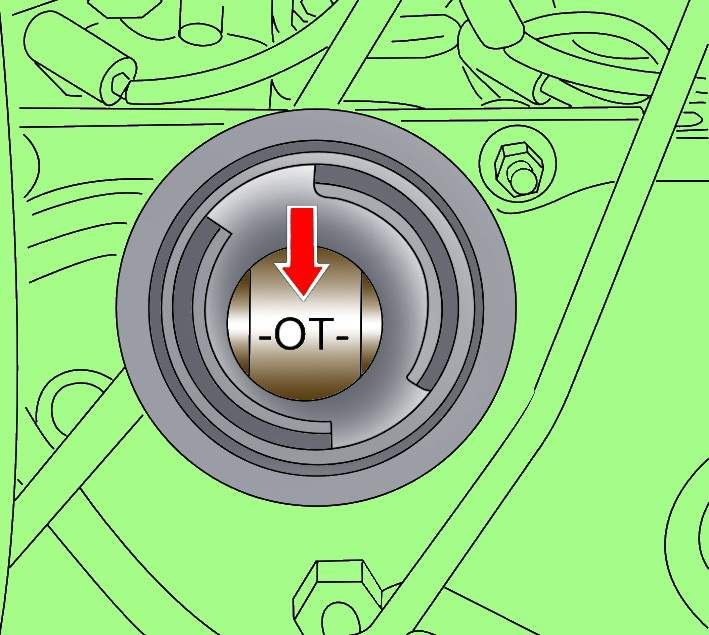

Метка на распределительном валу при установке поршня первого цилиндра в ВМТ в такте сжатия.
Рис. 6.39. Метка на распределительном валу при установке поршня первого цилиндра в ВМТ в такте сжатия.


За болт крепления шкива проверните коленчатый вал в направлении рабочего вращения до появления метки «OT» (ВМТ) на распределительном валу в отверстии маслоналивной горловины (рис. 6.39).

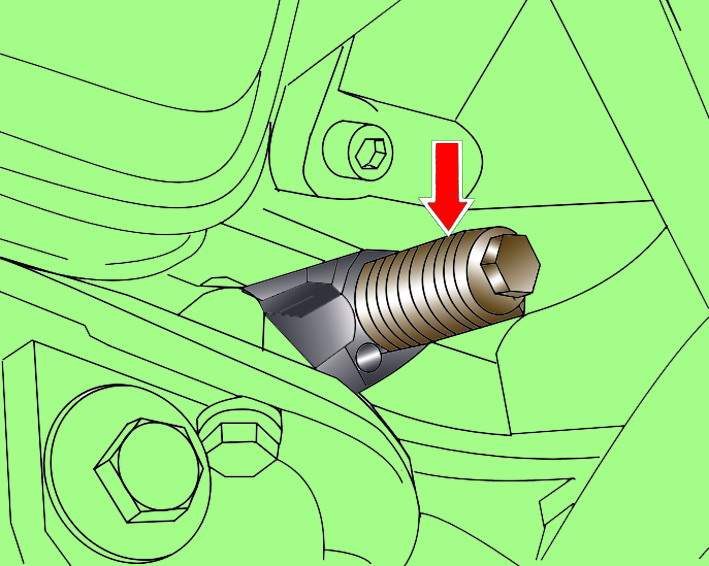

Расположение установочного винта 3242 (1) для фиксации коленчатого вала
Рис. 6.40. Расположение установочного винта 3242 (1) для фиксации коленчатого вала


Зафиксируйте коленчатый вал в этом положении. Для этого из блока цилиндров выверните датчик ВМТ и вместо него вверните установочный винт 3242 (рис. 6.40).

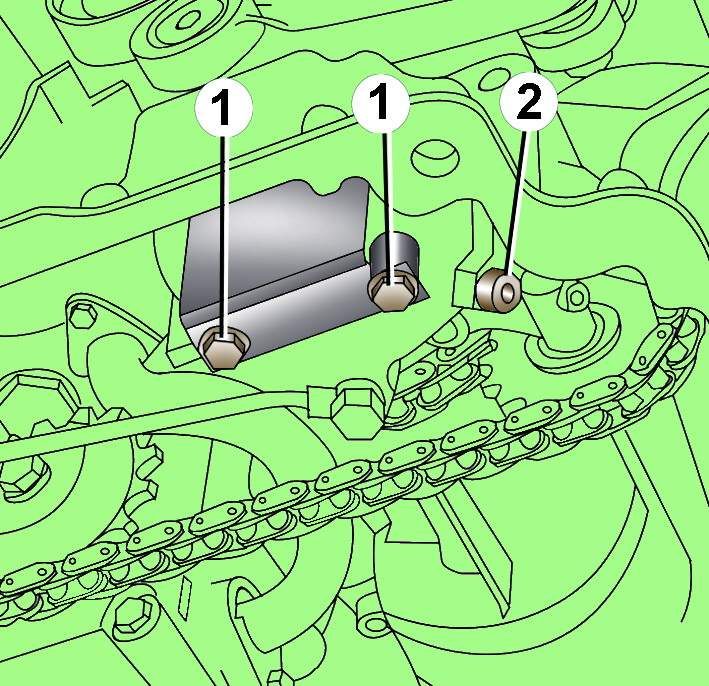

Расположение болтов крепления перегородки (1) и болта-заглушки (2)
Рис. 6.41. Расположение болтов крепления перегородки (1) и болта-заглушки (2)


Выверните два болта и снимите перегородку (рис. 6.41).
Выверните болт-заглушку 2 (см. рис. 6.41) и вместо него вверните установочный винт 3204, фиксирующий балансирный вал.

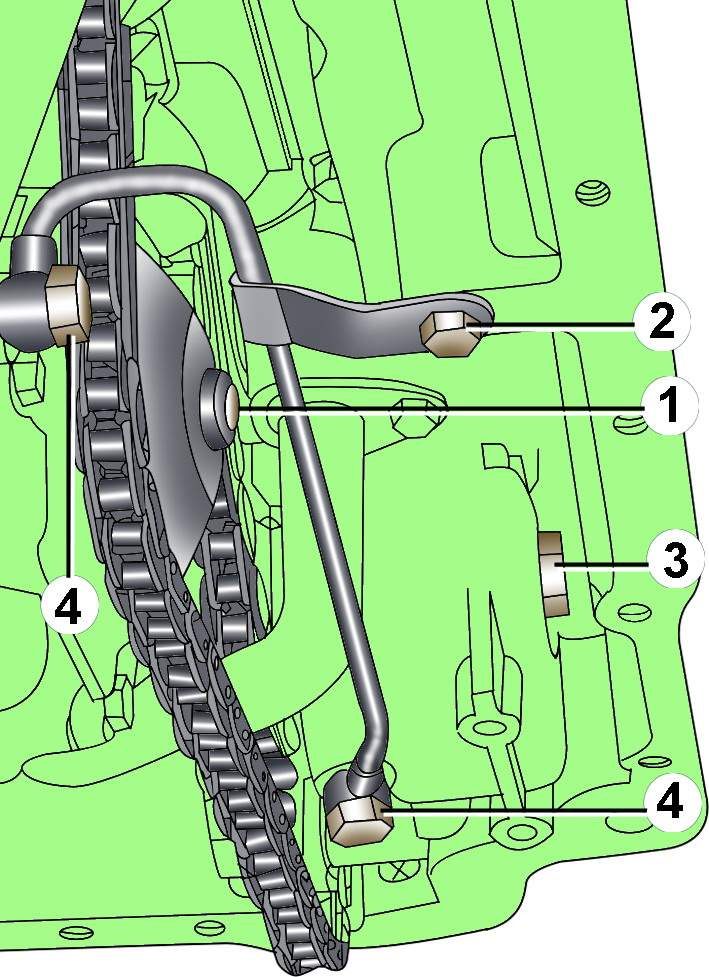

Расположение болтов крепления звездочек и маслопроводов масляного насоса и балансирного вала на дизельном двигателе 2,5 л
Рис. 6.42. Расположение болтов крепления звездочек и маслопроводов масляного насоса и балансирного вала на дизельном двигателе 2,5 л: 1 – болт крепления звездочки масляного насоса; 2 – болт крепления кронштейна маслопровода; 3 – болт крепления звездочки балансирного вала; 4 – пустотелые болты крепления маслопровода


Ослабьте, но не выворачивайте болт крепления 1 звездочки масляного насоса (рис. 6.42).
Ослабьте, но не выворачивайте болт крепления звездочки балансирного вала (см. рис. 6.42).
Выверните пустотелые болты 4 крепления маслопровода масляного насоса и балансирного вала, а также болт 2 крепления кронштейна маслопровода и снимите маслопровод.
Выверните два болта и снимите нагнетательный маслопровод.
Выверните болты крепления промежуточной звездочки цепи и снимите ее.
Выверните болты и снимите звездочку с вала масляного насоса.

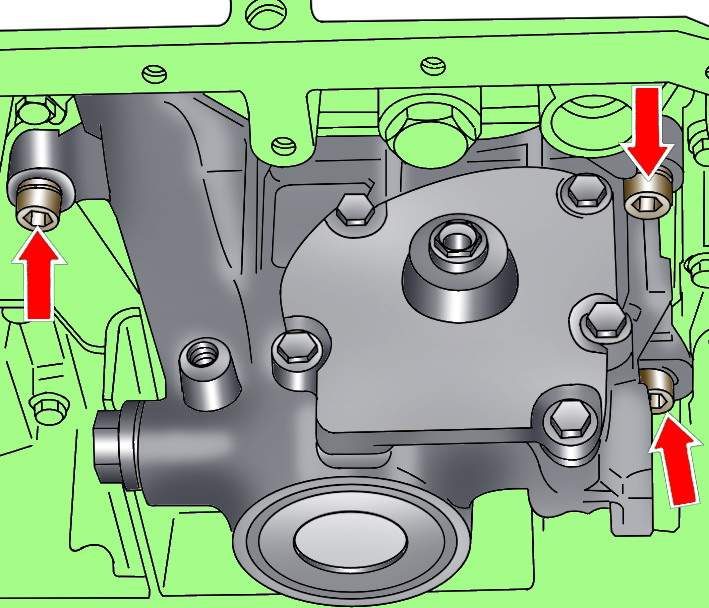

Расположение болтов крепления масляного насоса на дизельном двигателе 2,5 л
Рис. 6.43. Расположение болтов крепления масляного насоса на дизельном двигателе 2,5 л


Выверните болты и снимите масляный насос (рис. 6.43).
Устанавливайте масляный насос в последовательности, обратной снятию, с учетом следующего.
Перед установкой проверьте, что установочные винты 3242 и 3204 находятся на своих местах.
Затяните болт крепления звездочки масляного насоса.
