8.6.1. Снятие

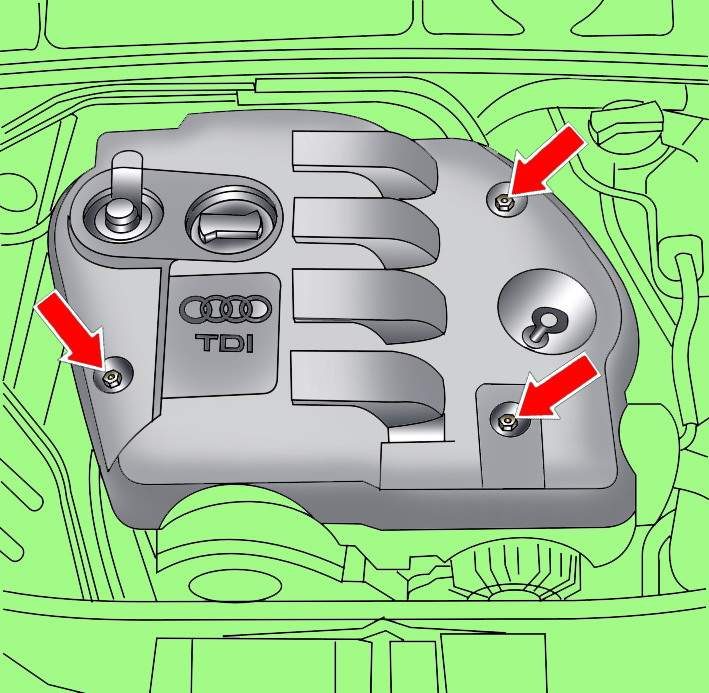

Расположение винтов крепления кожуха двигателя и указателя (1) измерения уровня моторного масла
Рис. 7.16. Расположение винтов крепления кожуха двигателя и указателя (1) измерения уровня моторного масла


Извлеките указатель 1 (рис. 7.16) уровня моторного масла.
Освободите фиксаторы крепления, выверните три винта и снимите кожух двигателя (см. рис. 7.16).
Установите указатель 1 (рис. 7.16) уровня моторного масла на место.
Слейте охлаждающую жидкость из системы охлаждения.

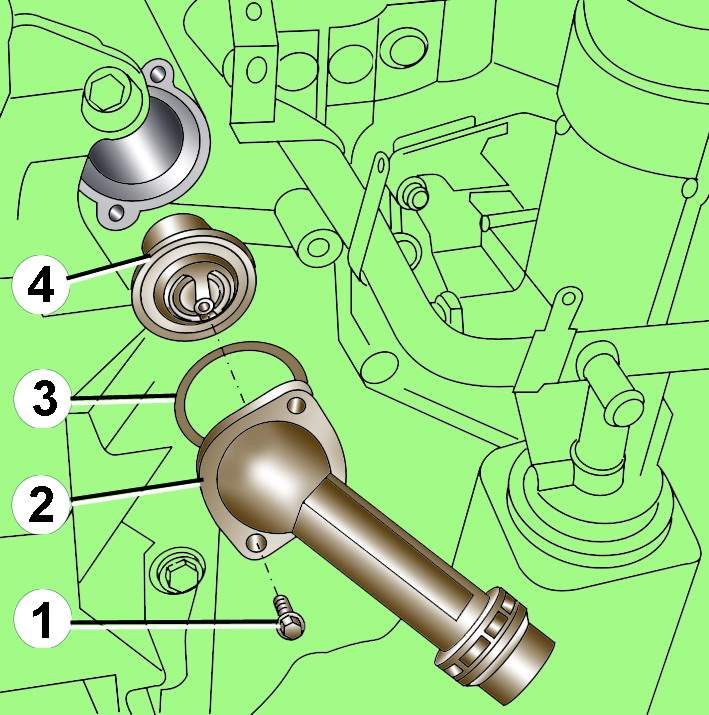

Элементы крепления термостата на дизельных двигателях 1,9 л
Рис. 7.17. Элементы крепления термостата на дизельных двигателях 1,9 л: 1 – болт, 13 Н·м; 2 – соединительный патрубок; 3 – уплотнительное кольцо; 4 – термостат


Отсоедините шланг системы охлаждения от соединительного патрубка, закрывающего термостат (рис. 7.17).
Выверните болты 1 (см. рис. 7.17) и снимите соединительный патрубок 2 с уплотнительным кольцом 3 и термостатом 4.
Поверните термостат 4 на 90° против часовой стрелки и снимите его с соединительного патрубка 2.
