8.8.1. Снятие

Перед отсоединением аккумуляторной батареи проверьте, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите поликлиновой ремень.
Снимите вязкостную муфту вентилятора радиатора.
Снимите зубчатый ремень.
Слейте охлаждающую жидкость.

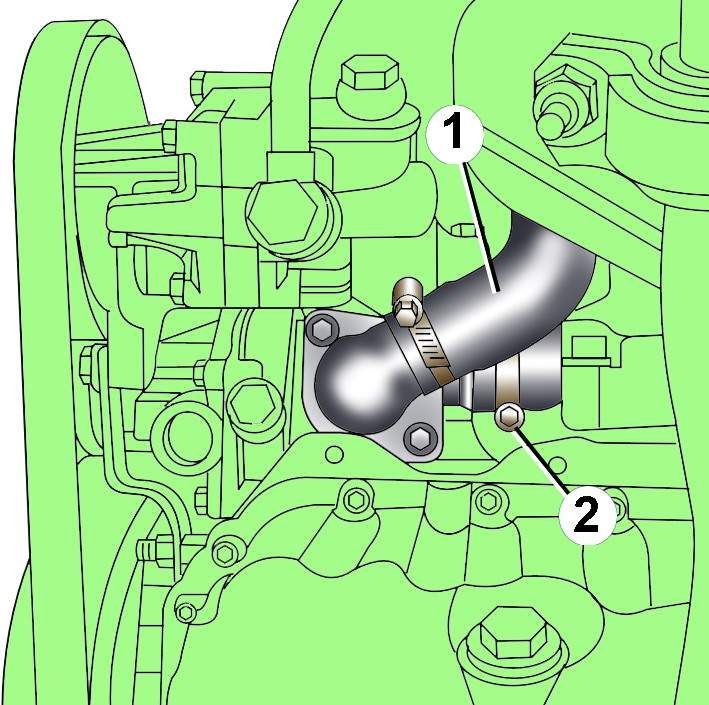

Места подсоединения шлангов системы охлаждения (1 и 2) на автомобилях с бензиновыми двигателями 1,8 л
Рис. 7.25. Места подсоединения шлангов системы охлаждения (1 и 2) на автомобилях с бензиновыми двигателями 1,8 л


Ослабьте хомуты и отсоедините шланги системы охлаждение 1 и 2 (рис. 7.25).
Ослабьте хомут и отсоедините верхний шланг радиатора.

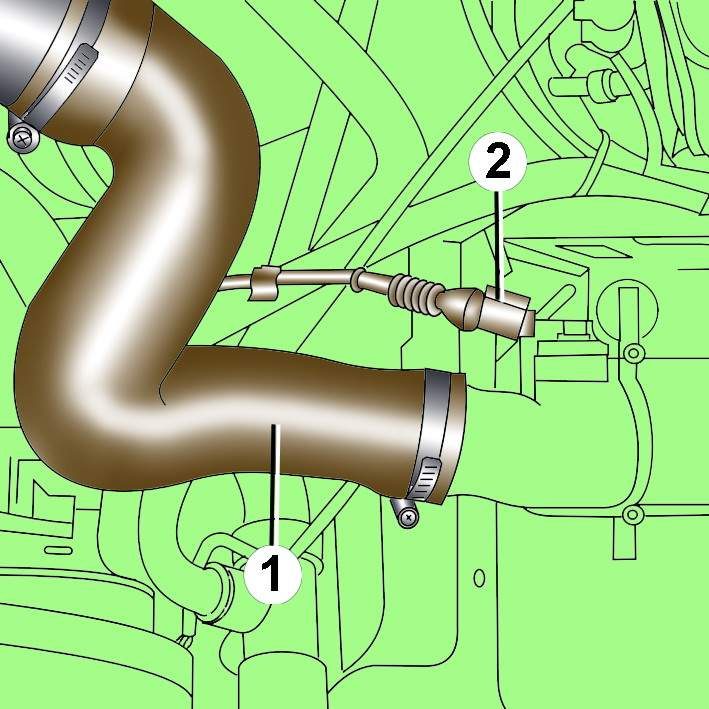

Расположение воздушного патрубка (1) и электрического разъема (2) датчика повышения давления
Рис. 7.26. Расположение воздушного патрубка (1) и электрического разъема (2) датчика повышения давления


Отсоедините воздушный патрубок 1 (рис. 7.26), при этом не отсоединяйте электрический разъем 2 от датчика повышения давления.
Выверните болты крепления генератора и снимите его.
После снятия генератора отсоедините от него электрические провода.
Выверните следующие болты:
– болты стойки впускного коллектора;
– болты фиксатора опоры компенсатора реактивного момента;
– болты крепления стойки к блоку цилиндров.

Расположение и последовательность затягивания болтов (1–6) крепления кронштейна генератора, насоса ГУР и вентилятора
Рис. 7.27. Расположение и последовательность затягивания болтов (1–6) крепления кронштейна генератора, насоса ГУР и вентилятора


Выверните болты 1–6 (рис. 7.27) крепления кронштейна генератора, насоса ГУР и вентилятора.

Поз.
Болт
Момент затяжки, Н-м
1
М8х70
25
2
М8х110
25
3
М8х50
25
4
М8х90
25
5
М8х70
25
6
М8х100
25

Отведите кронштейн в сторону и закрепите его мягкой проволокой.
Отсоедините шланги системы охлаждения от кожуха термостата и водяного насоса.

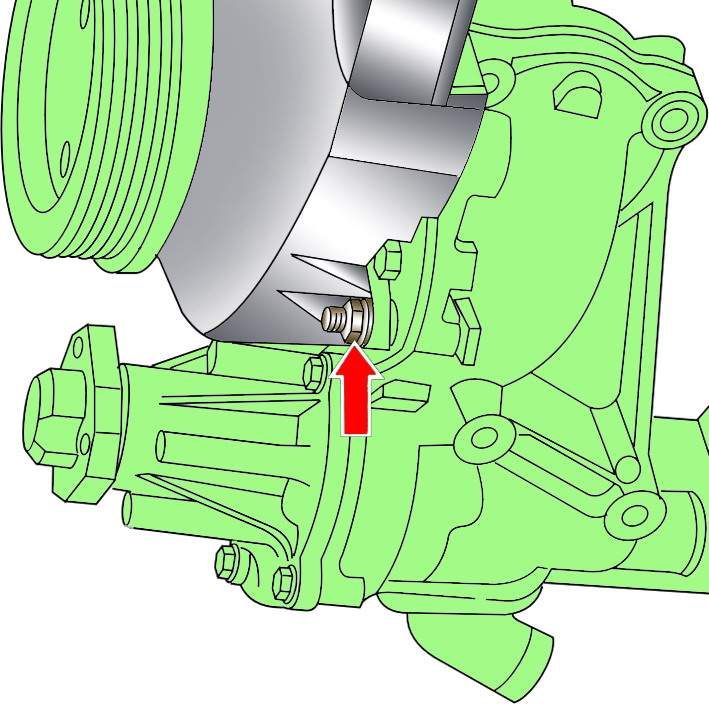

Расположение болта крепления кожуха зубчатого ремня к водяному насосу
Рис. 7.28. Расположение болта крепления кожуха зубчатого ремня к водяному насосу


Выверните болт крепления кожуха зубчатого ремня к водяному насосу (рис. 7.28).
Снимите водяной насос.
При необходимости выверните болты и снимите крышку водяного насоса.
