1.17. Отопление и вентиляцияСопла подачи воздуха
Распределение подаваемого воздуха по соплам регулируется положением ручки С (рис. 1–52).

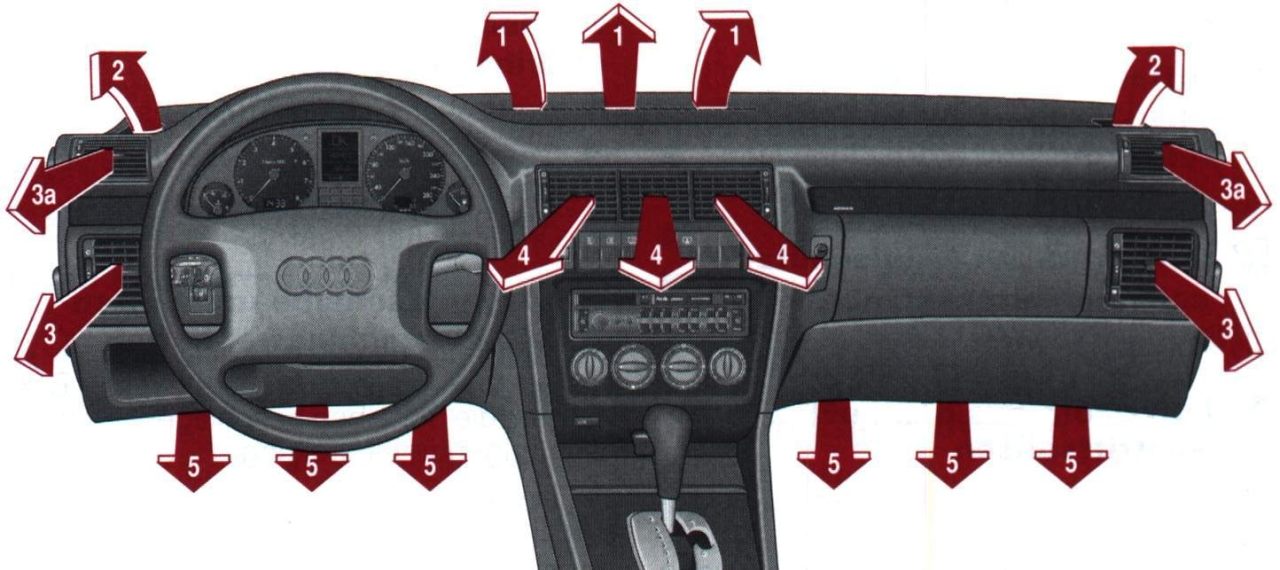

За счет сопел 1 (рис. 1–50) сохраняется незапотевшей нижняя часть ветрового стекла.
Сопла 2 можно открыть в отдельности или закрыть расположенными сбоку задвижками.
Сопла 3 и 4 можно открыть в отдельности или закрыть расположенными сбоку поворотными колесами.
Направление потока, поступающего из сопел, может изменяться в горизонтальной и вертикальной плоскостях.
Направление потока верхних сопел (3a) может изменяться только в горизонтальной плоскости.

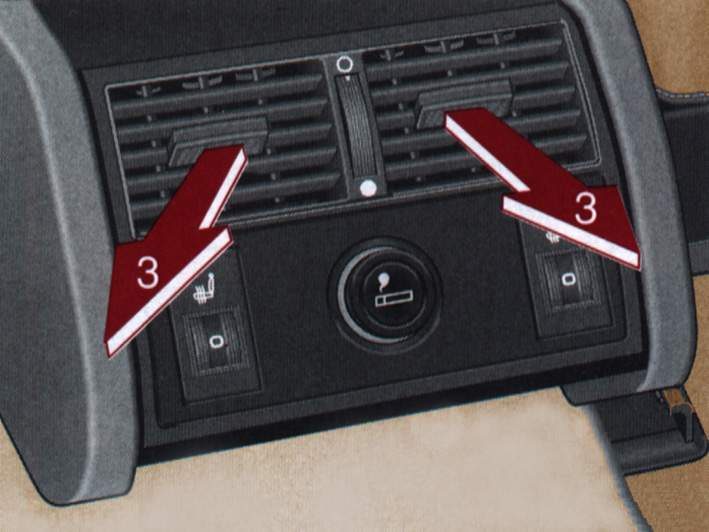

Форсунки для подачи воздуха к ногам расположены под передними сидениями и управляются совместно с соплами 5.

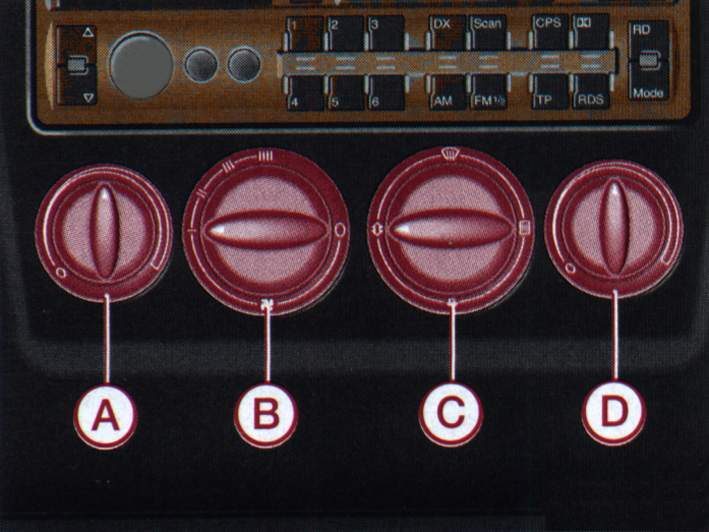

Органы управления
A – ручка выбора температуры воздуха для обогрева водителя. Температура плавно увеличивается при повороте ручки по часовой стрелке.
В – переключатель вентилятора.
В положении 0 вентилятор выключен.
С – ручка распределения подачи воздуха по соплам.
 Подача воздуха к ногам осуществляется через сопла 5.Для увеличения потока воздуха закройте сопла вентиляции 3 и 4.
 Подача воздуха к ветровому и боковому стеклам и к ногам осуществляется через сопла вентиляции 3, 4 и 5. Подача воздуха к ветровому и боковому стеклам осуществляется через сопла вентиляции 1 и 2. Подача воздуха из вентиляционных решеток панели приборов осуществляется через вентиляционные решетки 3 и 4 панели приборов. Сопла вентиляции 1, 2 и 5 закрыты.D – ручка выбора температуры воздуха для обогрева переднего пассажира.
Температура плавно увеличивается при повороте ручки по часовой стрелке.
Размораживание стекол
• Ручку переключателя В установите в положение III.
• Ручки переключателей A и D поверните по часовой стрелке до упора.
• Ручку переключателя C установите в положение
 .Удаление конденсата с ветрового и боковых стекол необходимо проводить при высокой влажности воздуха, например при дожде.
• Ручку переключателя В установите в положение III или IIII.
• Ручки переключателей A и D поверните по часовой стрелке.
• Ручку переключателя C установите в положение
 или  .• Закройте вентиляционные решетки 4 панели приборов.
Быстрый прогрев салона автомобиля
• Ручку переключателя В установите в положение III.
• Ручку переключателя C установите в положение
 .• Ручки переключателей A и D поверните по часовой стрелке до упора.
• Откройте вентиляционные решетки 3 панели приборов, вентиляционные решетки 4 закройте.
Комфортабельный прогрев салона автомобиля. После размораживания стекол и прогрева салона автомобиля используйте режим комфортабельного прогрева салона автомобиля.
• Ручку переключателя В установите в положение II или III.
• Ручку переключателя A и D поверните по часовой стрелке до получения требуемой температуры.
• Ручку переключателя C установите в положение
 или .• Установите вентиляционные решетки 3 и 4 панели приборов в желаемое положение.
Проветривание салона автомобиля. В этом режиме свежий воздух подается в салон через вентиляционные решетки 3 и 4.
• Ручку переключателя В установите в положение IIII.
• Ручки переключателей A и D поверните до упора против часовой стрелки.
• Ручку переключателя C установите в положение
 .• Откройте вентиляционные решетки 3 и 4 панели приборов.
• Для того чтобы отопление и вентиляция салона работали надежно, отверстие для забора свежего воздуха, расположенное перед ветровым стеклом, необходимо очистить ото льда, от снега и листьев.
• В любое промежуточное положение можно устанавливать только ручки А, С и D.
• Нагревательная способность системы отопления зависит от температуры охлаждающей жидкости в системе охлаждения двигателя, поэтому быстрее всего воздух в салоне автомобиля нагревается при прогретом до рабочей температуры двигателе.
• Из салона автомобиля воздух удаляется через вентиляционные отверстия в задней части кузова – их не следует загораживать.
|
