13.5. Соединительные трубы системы охлаждения

Малая средняя труба системы охлаждения бензинового двигателя 2,8 л

Снятие

Слейте охлаждающую жидкость.

Снимите впускной коллектор.

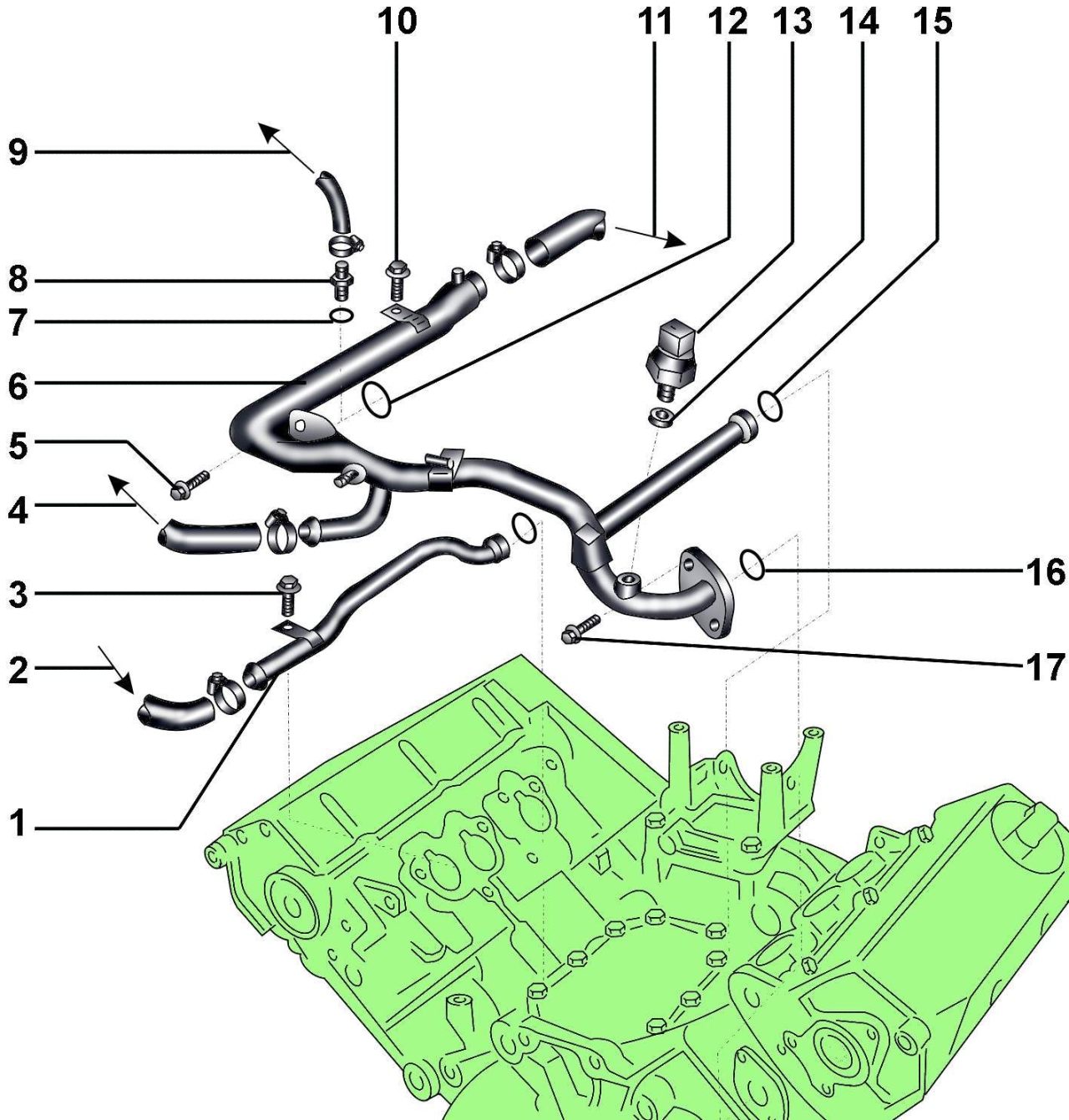

Рис. 7–9. Трубы системы охлаждения бензинового двигателя 2,8 л: 1 – малая средняя труба; 2 – от теплообменника; 3 – болт, 10 Н·м; 4 –- к теплообменнику; 5 – болт, 10 Н·м; 6 – большая средняя труба; 7 – уплотнительное кольцо; 8 – штуцер, 15 Н·м; 9 – к расширительному бачку; 10 – болт, 10 Н·м, 11 – к средней трубе; 12 – уплотнительные кольца; 13 – датчик температуры охлаждающей жидкости; 14, 15, 16 – уплотнительные кольца; 17 – болт, 10 Н·м

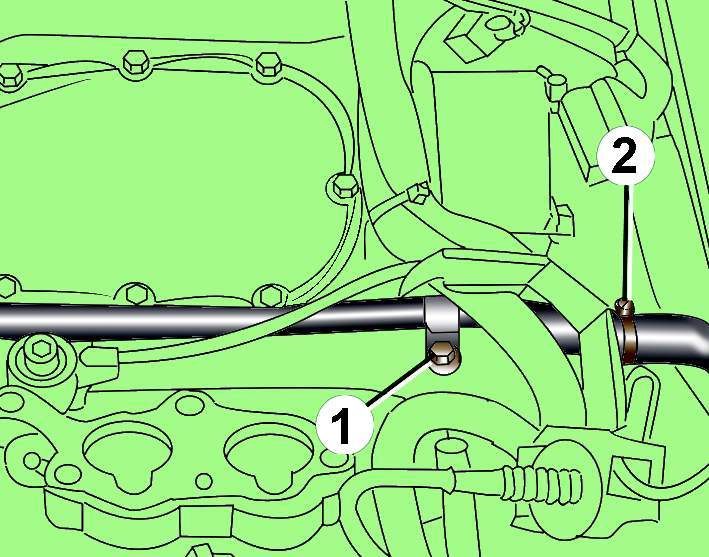

Рис. 7–10. Малая средняя труба системы охлаждения бензинового двигателя 2,8 л: 1 – болт, 10 Н·м; 2 – хомут

Ослабьте хомут и снимите шланг с задней стороны средней трубы системы охлаждения (рис. 7–10).

Вывинтите болт 1 крепления средней трубы системы охлаждения к блоку цилиндров.

Выньте среднюю трубу системы охлаждения из отверстия блока цилиндров и снимите ее.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Перед установкой очистите гнездо для уплотнительного кольца.

При установке необходимо использовать новое уплотнительное кольцо, предварительно смазав его антикоррозионным средством G12.

Вдвиньте трубу в отверстие блока цилиндров и закрепите ее болтом.

Установите впускной коллектор.

Залейте охлаждающую жидкость.

Правая средняя труба системы охлаждения бензинового двигателя 2,8 л

Снятие

Слейте охлаждающую жидкость.

Снимите впускной коллектор.

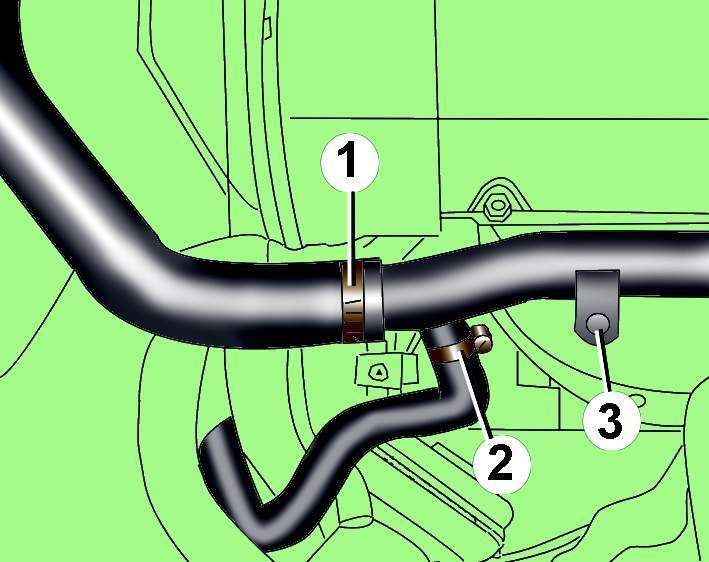

Рис. 7–11. Правая средняя труба системы охлаждения бензинового двигателя 2,8 л: 1, 2 – хомуты; 3 – болт, 10 Н·м

Ослабьте хомуты и снимите шланги со средней трубы системы охлаждения (рис. 7–11).

Вывинтите болт 3 крепления трубы системы охлаждения к блоку цилиндров.

Ослабьте хомуты и снимите со средней трубы шланги, идущие к теплообменнику.

Ослабьте хомут и снимите со средней трубы шланг, идущий к расширительному бачку.

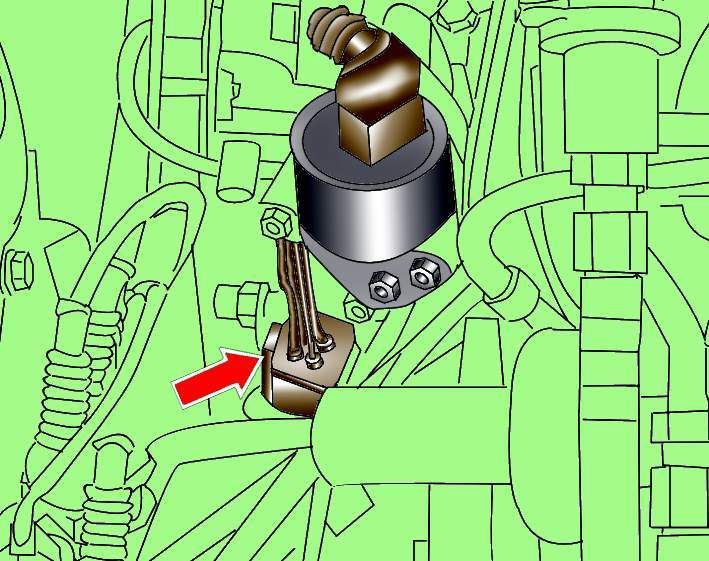

Рис. 7–12. Расположение электрического разъема датчика температуры охлаждающей жидкости бензинового двигателя 2,8 л.

Отсоедините электрический разъем от датчика температуры охлаждающей жидкости (рис. 7–12).

Освободите зажимы средней трубы системы охлаждения и переместите их в сторону.

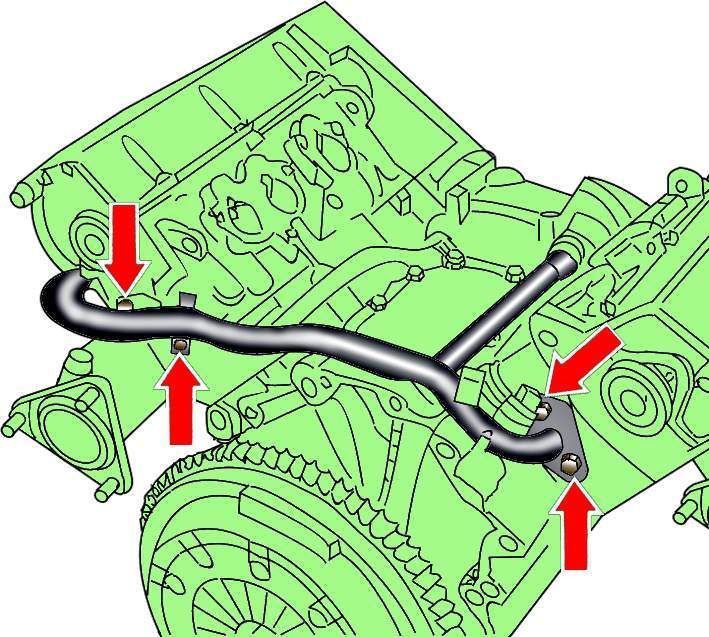

Рис. 7–13. Расположение болтов крепления фланцев средней трубы системы охлаждения бензинового двигателя 2,8 л

Отвинтите болты (см. рис. 7–13) крепления фланцев средней трубы, выньте среднюю трубу системы охлаждения из отверстия блока цилиндров и снимите ее.

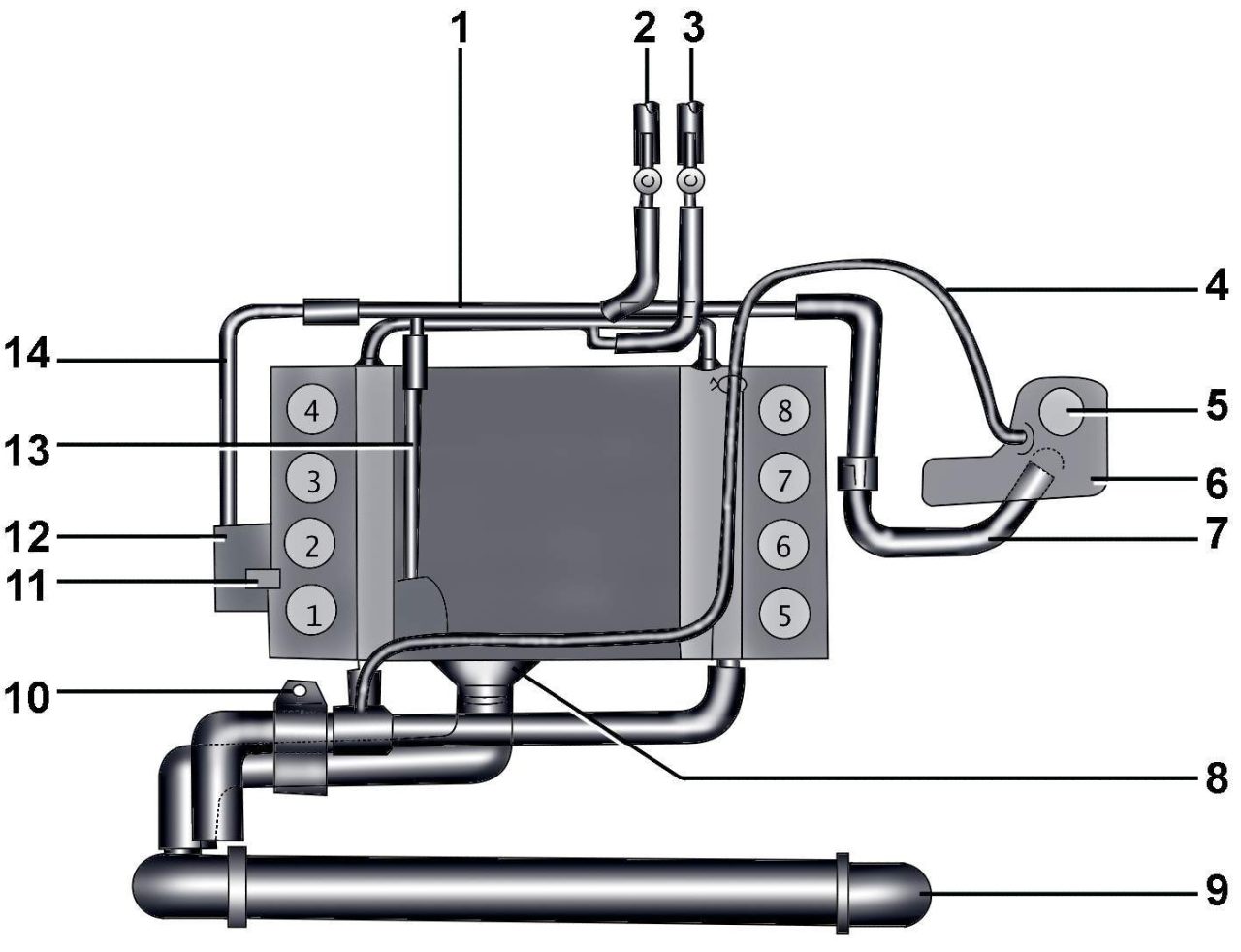

Рис. 7–14. Элементы системы охлаждения бензиновых двигателей 3,7 и 4,2 л: 1 – задняя секция трубы системы охлаждения; 2 – от системы отопления, с выпускным клапаном; 3 – к системе отопления, с выпускным клапаном; 4 – возвратный шланг; 5 – крышка расширительного бачка; 6 – расширительный бачок; 7 – наполнительный шланг; 8 – термостат; 9 – радиатор; 10 – кронштейн для шлангов охлаждающей жидкости; 11– труба охлаждающей жидкости; 12 – масляный теплообменник; 13 – труба охлаждающей жидкости; 14 – труба охлаждающей жидкости масляного теплообменника

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Перед установкой очистите гнездо для уплотнительного кольца.

Вдвиньте трубу в отверстие блока цилиндров и закрепите ее болтом.

Установите впускной коллектор.

Залейте охлаждающую жидкость.
