17.4. Главная задняя передача

Снятие
При наличии отвинтите четыре болта и снимите поперечную балку, расположенную под трубами системы выпуска.
Отвинтите гайки, крепящие соединительные зажимы выхлопных труб. Отсоедините и снимите заднюю секцию системы выпуска.

Расположение меток совмещения и болтов крепления карданного вала к фланцу главной задней передачи
Рис. 11–3. Расположение меток совмещения и болтов крепления карданного вала к фланцу главной задней передачи



Проверьте, есть ли метки на карданном валу и фланце главной задней передачи для их совмещения (см. рис. 11–3). При отсутствии меток нанесите их.
Ослабьте болты крепления фланцев карданного вала к фланцам коробки передач и главной задней передачи (см. рис. 11–3).

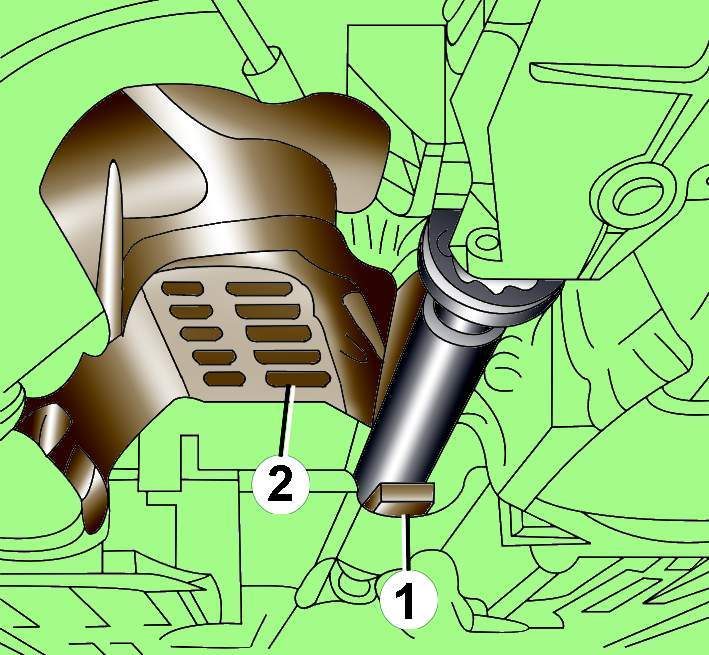

Использование деревянного клина (1) для поджатия карданного вала вверх к термозащитному экрану (2)
Рис. 11–6. Использование деревянного клина (1) для поджатия карданного вала вверх к термозащитному экрану (2)



Деревянным клином подожмите карданный вал вверх к термозащитному экрану (рис. 11–6).
Отвинтите болты и снимите термозащитный экран, расположенный над карданным валом.
Вывинтите болты крепления фланца карданного вала к фланцу главной задней передачи.
При наличии освободите фиксатор крепления троса стояночного тормоза.
Снимите термозащитный экран левого вала.
Отвинтите болты крепления внутренних ШРУСов задних валов привода  к фланцам главной задней передачи.
Установите под главной задней передачей домкрат с приспособлением V.A.G 1359/2.

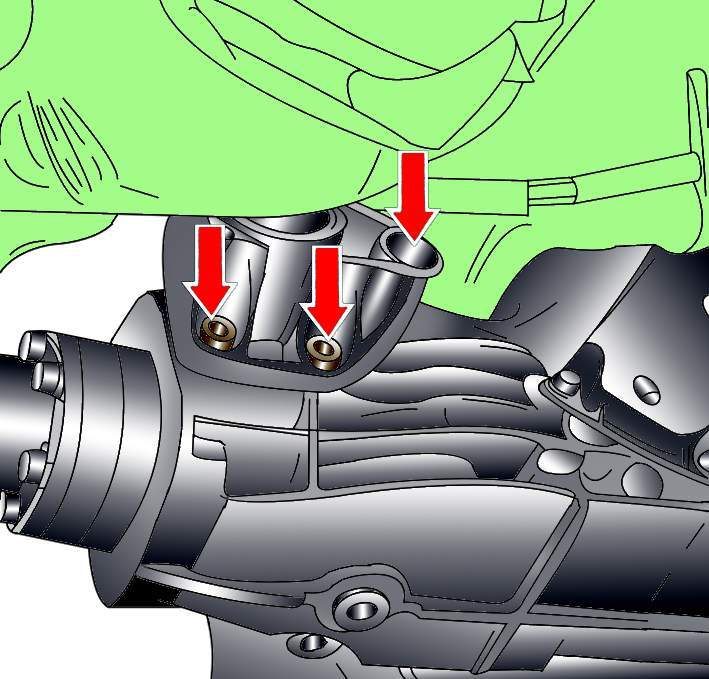

Расположение болтов крепления левой опоры главной задней передачи
Рис. 11–7. Расположение болтов крепления левой опоры главной задней передачи



Отвинтите болты крепления левой опоры главной задней передачи (рис. 11–7).

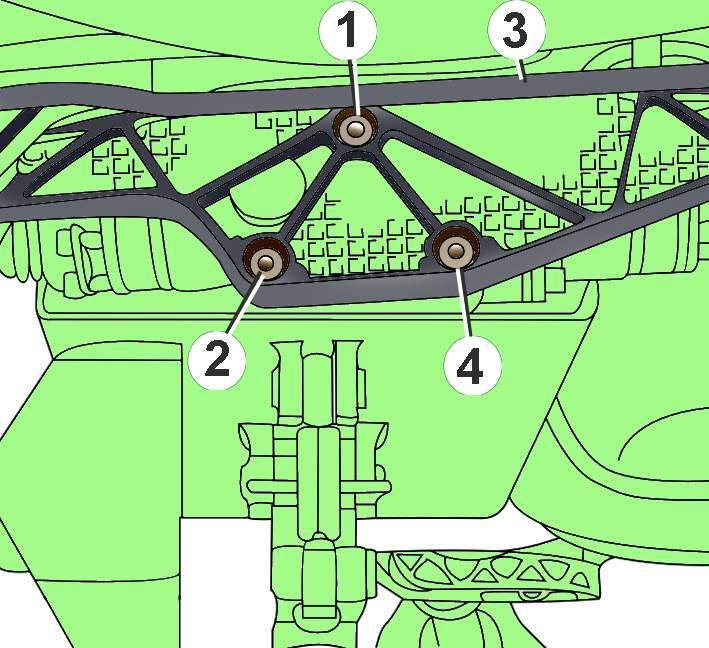

Расположение болтов (1, 2, 4) крепления главной задней передачи к поперечной задней балке (3)
Рис. 11–8. Расположение болтов (1, 2, 4) крепления главной задней передачи к поперечной задней балке (3)


Отвинтите болты крепления 1 и 2 главной задней передачи к поперечной задней балке 3 (рис. 11–8).
Соблюдая осторожность, опустите главную заднюю передачу и извлеките ее снизу автомобиля.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Во фланце коробки передач и главной задней передачи очистите резьбу для болтов крепления карданного вала.
Проверьте, чтобы на фланцах карданного вала отсутствовала смазка. Снимите с уплотнительных прокладок защитную пленку и установите прокладки на фланцах липкой стороной к карданному валу.
Поднимите главную заднюю передачу настолько, чтобы можно было присоединить задние валы привода к фланцам главной задней передачи. Ввинтите, но не затягивайте полностью болты крепления валов привода к фланцам главной задней передачи.
Поднимите главную заднюю передачу, установите на место и закрепите болтами 1 и 2 на поперечной задней балке (см. рис. 11–8).
При установке карданного вала для исключения дисбаланса совместите метки на фланце карданного вала с метками на фланцах коробки передач и главной задней передачи (см. рис. 11–3).
Ввинтите болты крепления карданного вала к фланцам главной задней передачи.
Затяните болты крепления валов привода к фланцам главной задней передачи.
Проверьте уровень масла в главной задней передаче.
Проверьте, чтобы система выпуска была расположена свободно и не касалась кузова.
