23.11. Кронштейн компрессора кондиционераПредупреждение
Запрещается открывать контур хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей.
Компрессор кондиционера вместе с кронштейном можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги.
Мелом, маркером или краской отметьте направление вращения поликлинового ремня. Если при установке поликлиновой ремень будет вращаться в другую сторону, это приведет к его разрушению.
Шестицилиндровые бензиновые двигатели
Снятие
На шестицилиндровых бензиновых двигателях используются различные поликлиновые ремни для привода компрессора кондиционера Zexel или Denso.
Для защиты уплотнительных колец от воздействия высокой температуры в выпускном коллекторе необходимо устанавливать термозащитные экраны на трубах системы кондиционирования воздуха.
Освободите фиксаторы и снимите нижний брызговик моторного отсека.
Снимите масляный фильтр.
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

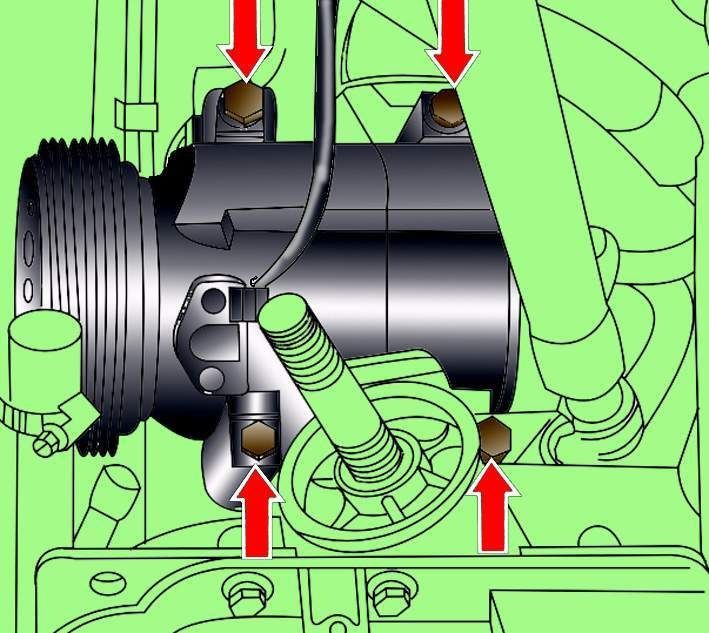

Отверните четыре болта крепления кронштейна компрессора кондиционера (рис. 17–20).
Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.

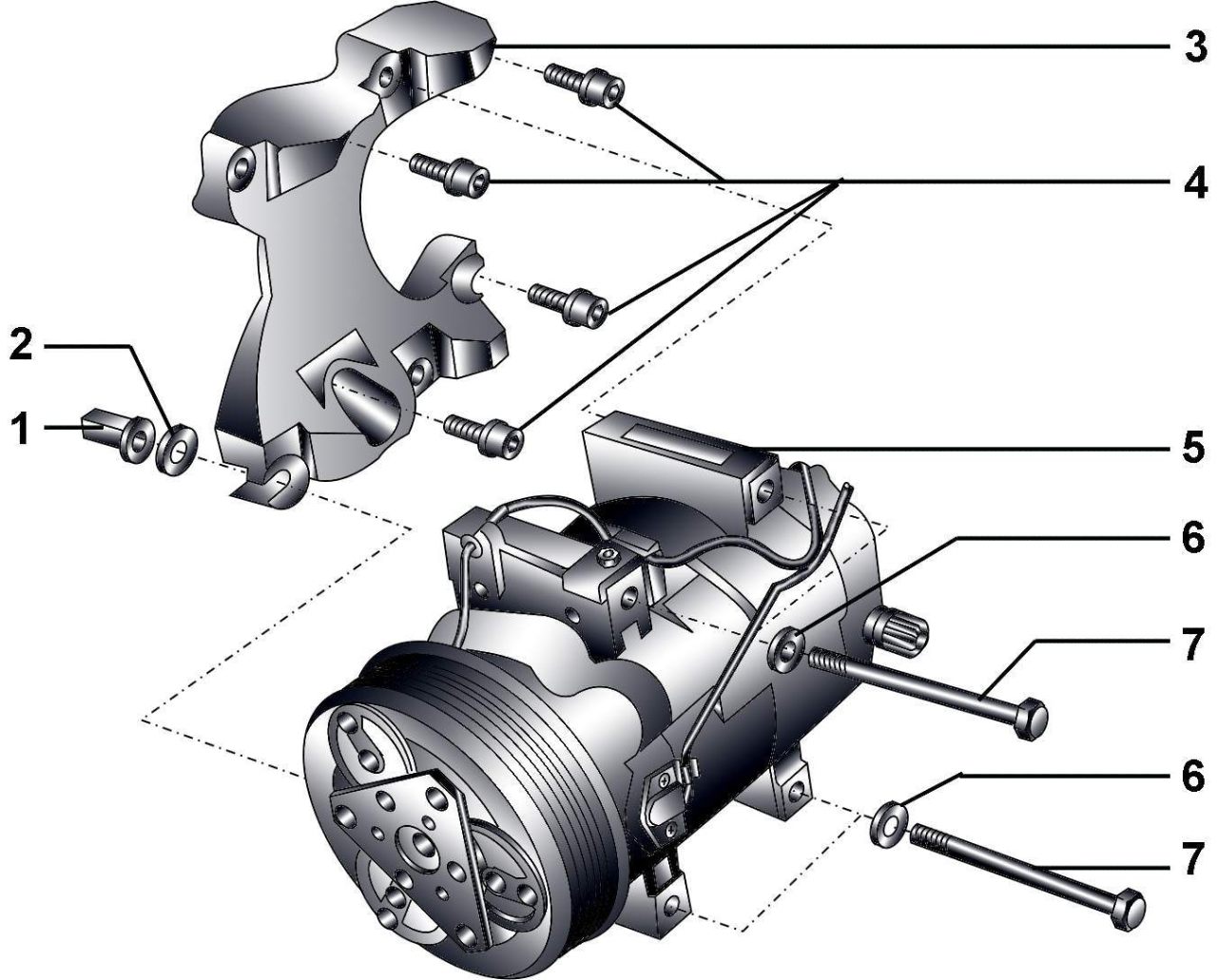

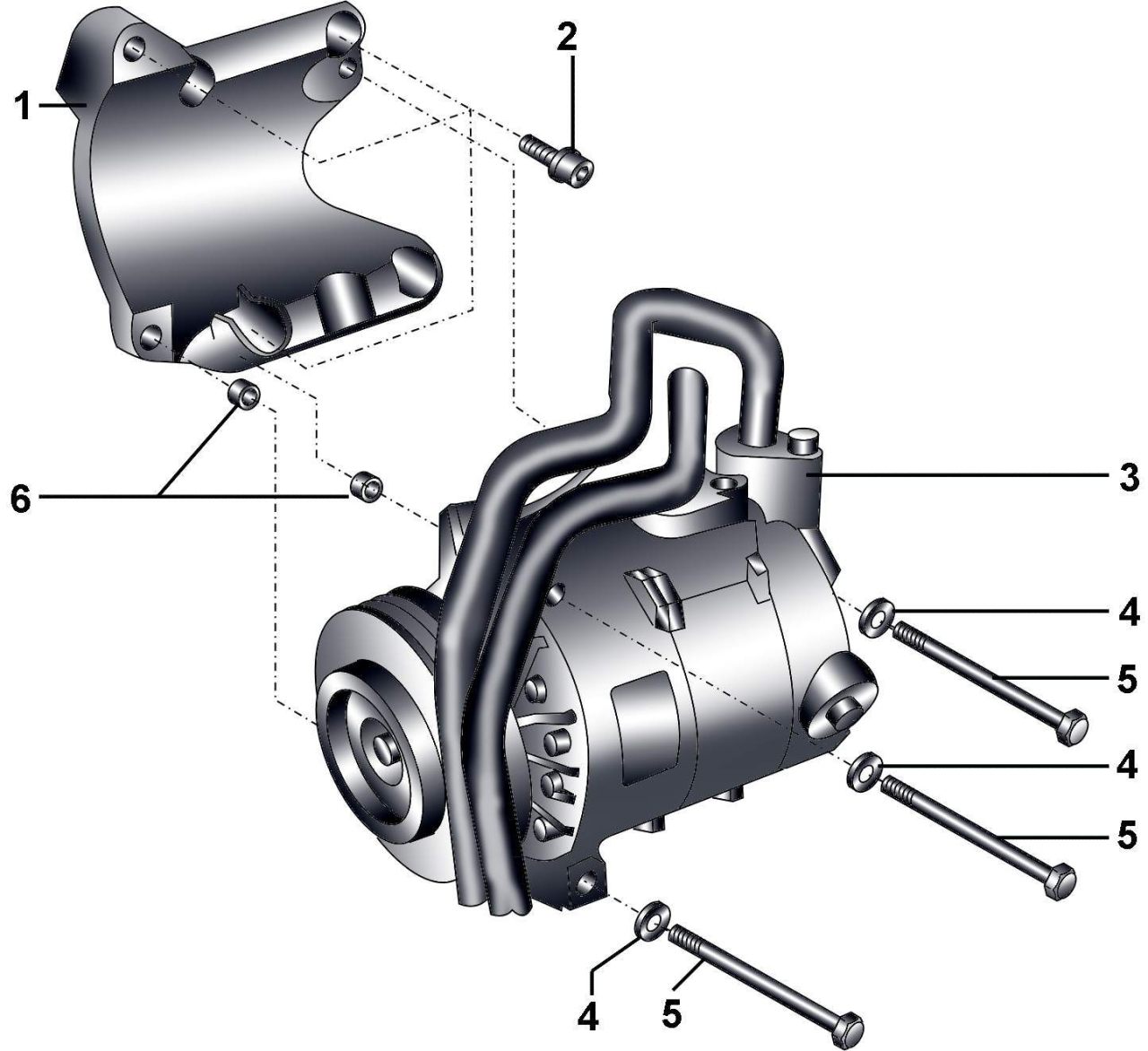

Компрессоры Zexel и Denso показаны на
рис. 17–21 и 17–22.
Установка
Установка проводится в последовательности, обратной снятию.
Шестицилиндровые дизельные двигатели
Снятие
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

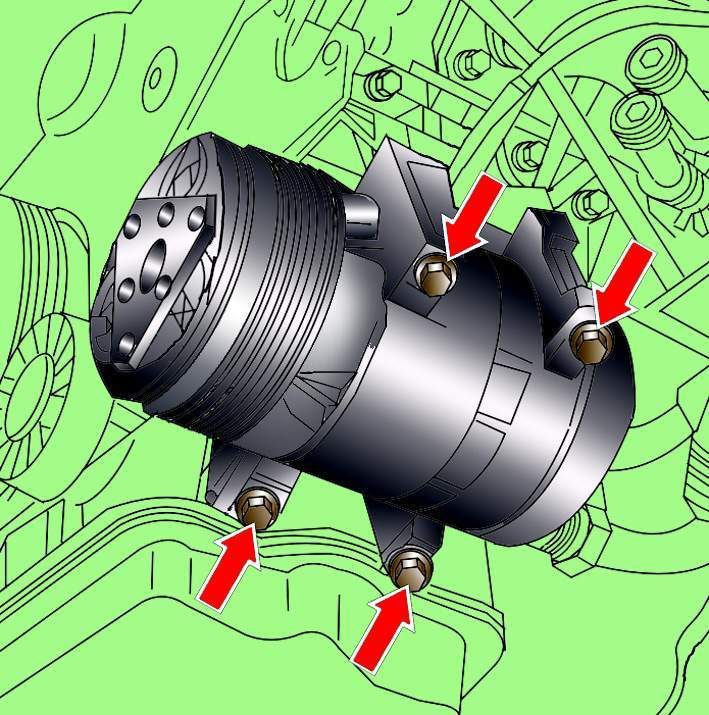

Отвинтите четыре болта крепления кронштейна компрессора кондиционера (рис. 17–23).
Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.
Установка
Установка проводится в последовательности, обратной снятию.
При установке компрессора кондиционера проверьте, чтобы центрирующие втулки находились на месте.
Затяните болты крепления кронштейна компрессора кондиционера моментом 20 Н·м.
Восьмицилиндровые двигатели
Снятие
Отверните винты и снимите нижний брызговик моторного отсека.
Компрессор Zexel
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

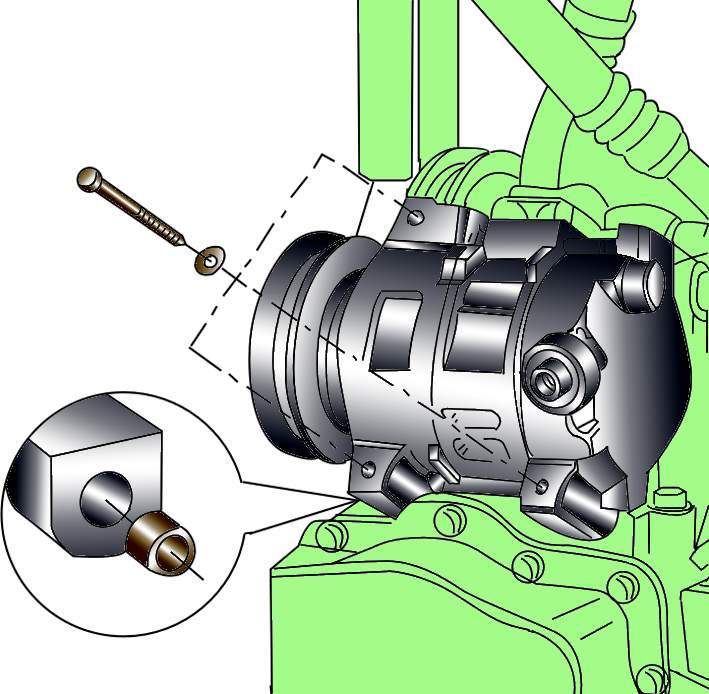

Отверните болты крепления компрессора кондиционера и переместите компрессор в сторону, не отсоединяя от него трубопроводов (рис. 17–24).
Сохраните направляющие втулки компрессора кондиционера.
Отвинтите болты и снимите кронштейн компрессора кондиционера и насоса усилителя рулевого управления.
Установка
Установка проводится в последовательности, обратной снятию.
При установке компрессора кондиционера проверьте, чтобы центрирующие втулки находились на месте.
Затяните болты крепления кронштейна компрессора кондиционера моментом 25 Н·м.
|
