23.2. Воздухозаборник с откидной створкой

Снятие
Снимите кожух вентиляционной камеры.

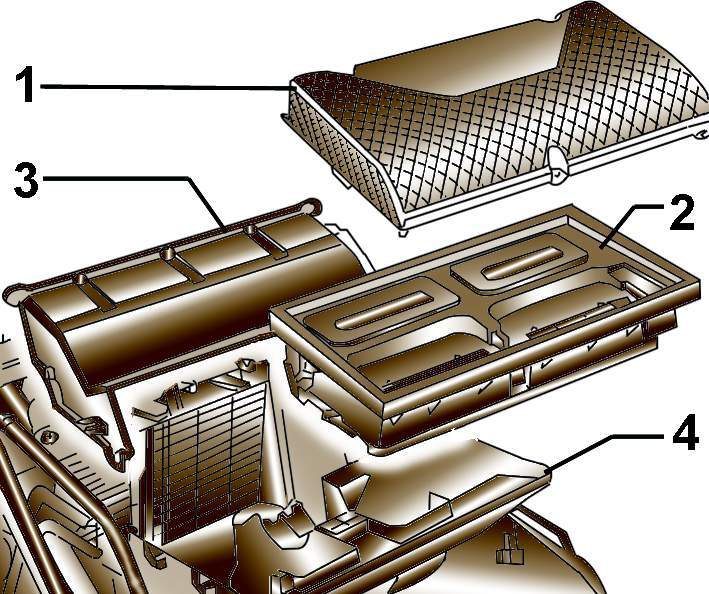

Воздухозаборник с откидной створкой
Рис. 17–2. Воздухозаборник с откидной створкой: 1 – решетка; 2 – впускной канал; 3 – откидная створка; 4 – корпус


Снимите решетку 1(рис. 17–2)  с воздухозаборника .
Выключите зажигание.
Отсоедините трос управления от створки воздухозаборника.
Отвинтите три болта А и В (рис. 17–3) и отсоедините зажим С крепления оболочки троса к корпусу воздухозаборника.

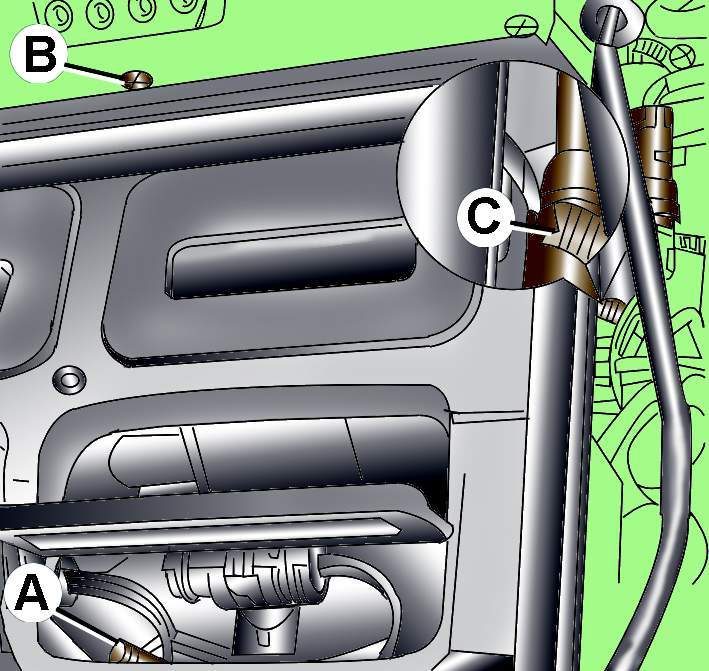

Расположение болтов (А, В) крепления впускного канала и зажима (С) крепления оболочки троса управления
Рис. 17–3. Расположение болтов (А, В) крепления впускного канала и зажима (С) крепления оболочки троса управления



Снимите воздушный впускной канал с автомобиля.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой впускного канала нанесите герметик D, 176 001 A3 в местах С и

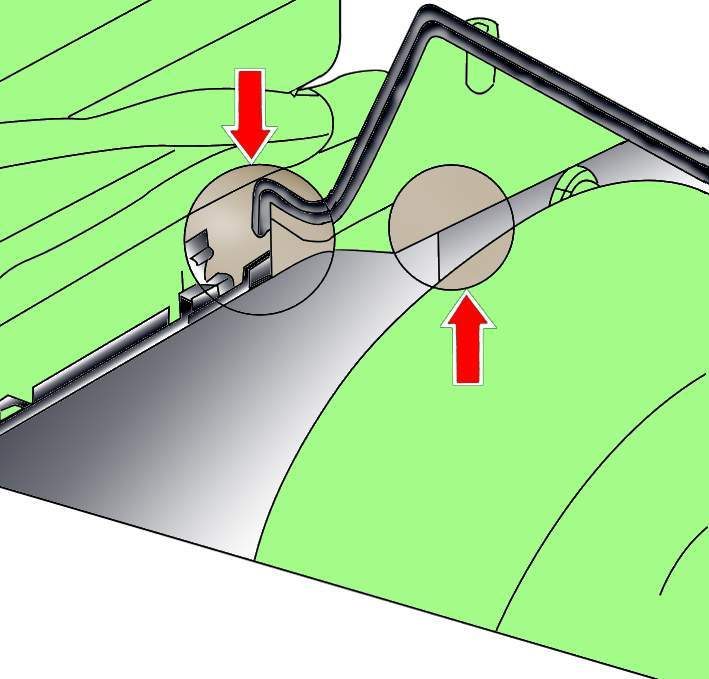

Места нанесения герметика D 176 001 A3 перед установкой впускного канала
Рис. 17–4. Места нанесения герметика  D 176 001 A3 перед установкой впускного канала

D показанных на рис. 17–4.

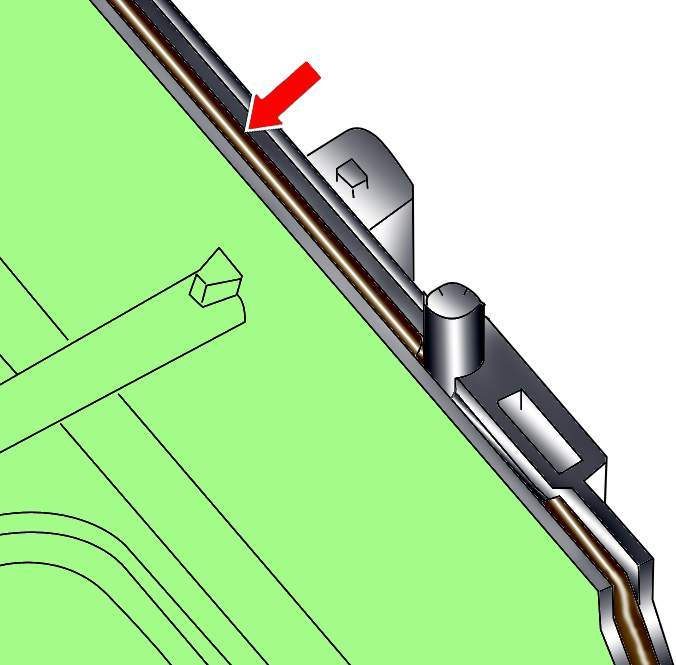

Место установки дополнительного мягкого резинового уплотнения на фланец корпуса впускного канала
Рис. 17–5. Место установки дополнительного мягкого резинового уплотнения на фланец корпуса впускного канала



Если запотевает ветровое стекло, уложите мягкое резиновое уплотнение диаметром 3 мм на фланец корпуса впускного канала (рис. 17–5).
