23.3. Вентилятор

Снятие

Снимите кожух вентиляционной камеры.

Снимите рычаги стеклоочистителей и панель отделки капота.

Снимите воздушный впускной канал.

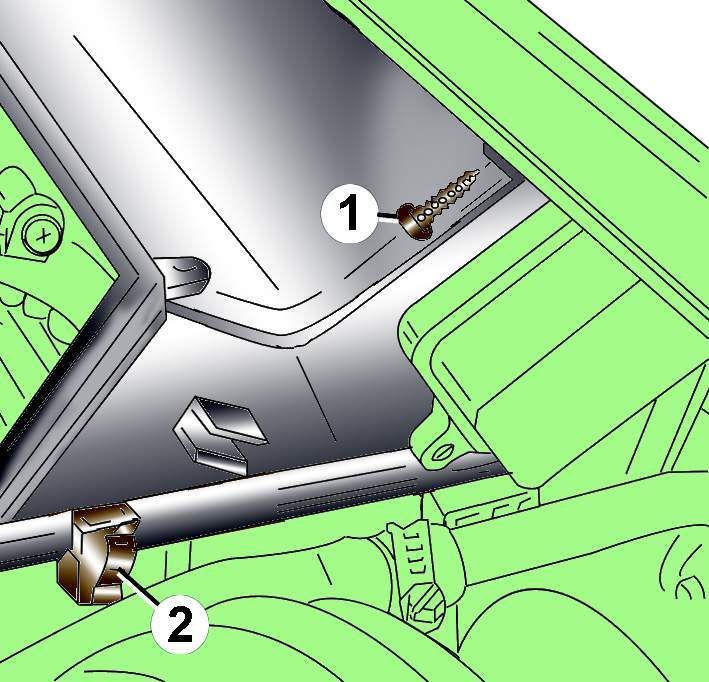

Рис. 17–6. Расположение болта (1) и зажима (2) крепления камеры рециркуляции

Отвинтите болты 1 (рис. 17–6) крепления камеры рециркуляции.

Используя лезвие отвертки, снимите зажимы 2 и отделите камеру рециркуляции от отопителя.

Снимите два круглых кольцевых воздуховода А с вентилятора (рис. 17–7).

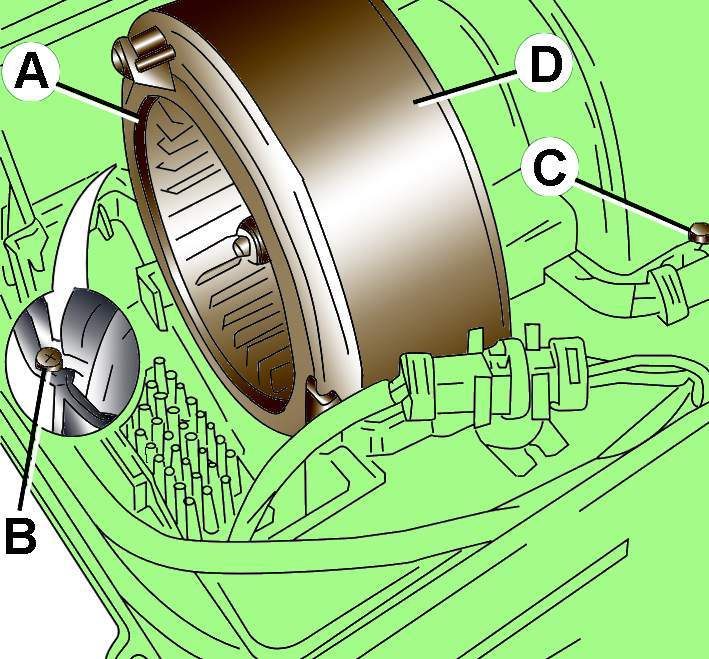

Рис. 17–7. Элементы крепления вентилятора: А – кольцевой воздуховод; В, C – болты; D – воздуховод

Вывинтите болты В и С и снимите воздуховод D.

Вывинтите болты А (рис. 17–8) крепления кронштейна вентилятора В и снимите вентилятор.

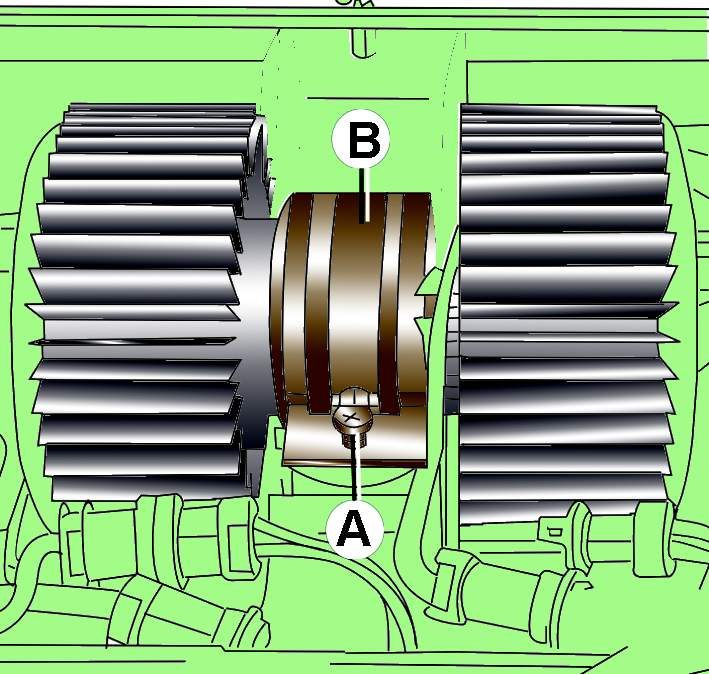

Рис. 17–8. Расположение болтов (А) крепления кронштейна (В) вентилятора

Установка

Установка проводится в последовательности, обратной снятию.
