24.24. Верхний стоп-сигнал

Верхний стоп–сигнал установлен на задней полке.

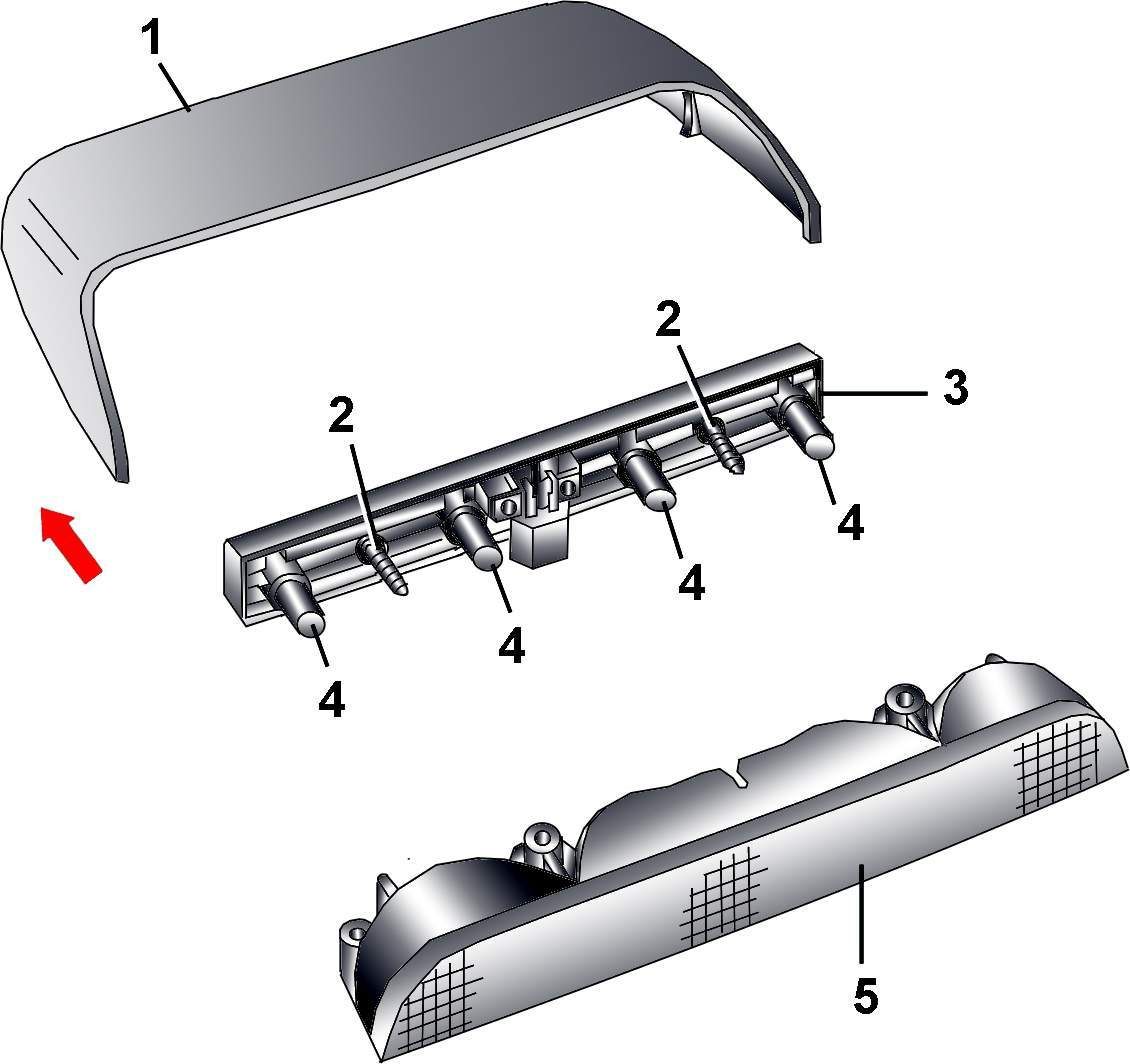

Рис. 18–45. Верхний стоп-сигнал: 1 – кожух; 2 – винт; 3 – держатель ламп; 4 – лампа; 5 – рассеиватель

Перемещая вперед, снимите кожух 1 заднего стоп–сигнала (рис. 18–45).

Отвинтите два винта 2 и снимите держатель 3 с лампами.

Извлеките четыре лампы (12 V, 5 W) из держателя.

Электрический разъем верхнего стоп–сигнала расположен на держателе ламп.

Рассеиватель верхнего стоп–сигнала закреплен со стороны багажника двумя винтами.

Установка проводится в последовательности, обратной снятию.
