24.3. Предохранители

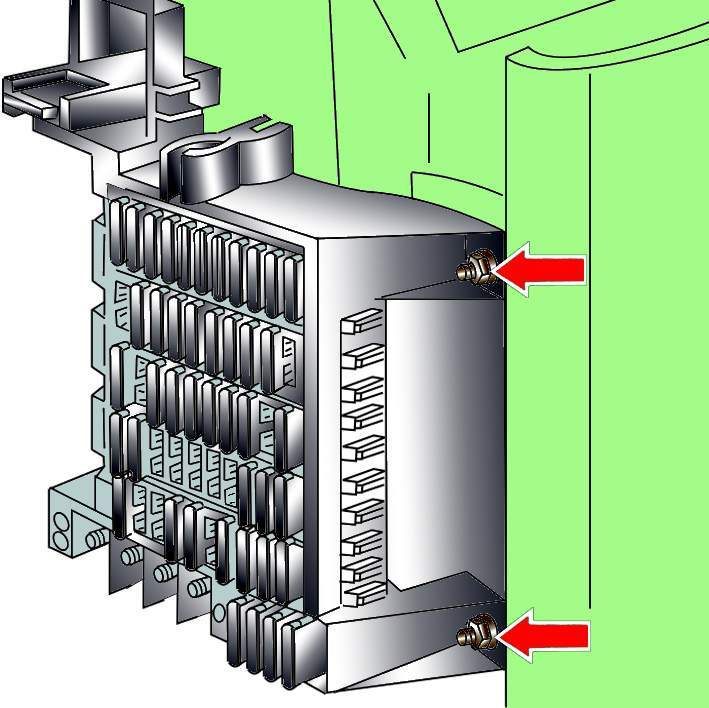

Расположение гаек крепления блока плавких предохранителей в нише для ног пассажира
Рис. 18–8. Расположение гаек крепления блока плавких предохранителей в нише для ног пассажира



Плавкие предохранители размещены в блоке предохранителей, расположенном с правой стороны в нише для ног переднего пассажира (см. рис. 18–8).
Всегда  заменяйте предохранитель другим предохранителем той же мощности. На каждом предохранителе указана величина защищаемого тока. Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.

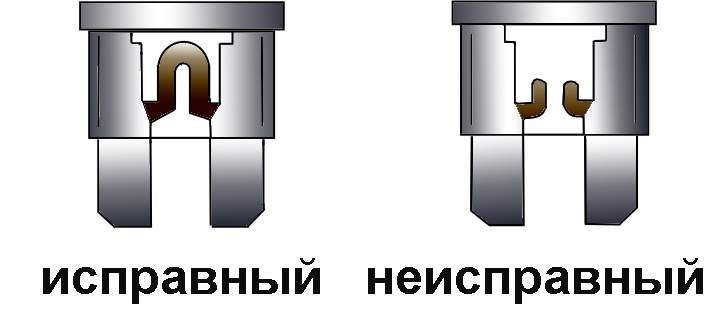

Визуальная проверка целости предохранителя
Рис. 18–1. Визуальная проверка целости предохранителя



Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван (см. рис. 18–1).

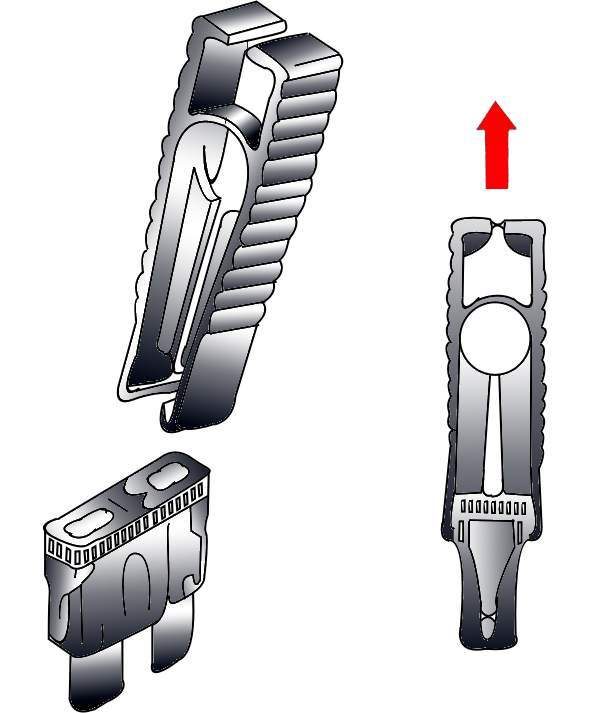

Использование пинцета для снятия предохранителя
Рис. 18–2. Использование пинцета для снятия предохранителя



Для того чтобы вынуть предохранитель из разъема, воспользуйтесь пинцетом (рис. 18–2). Провод внутри перегоревшего предохранителя разорван.
Установите новый предохранитель, рассчитанный на ту же величину тока. На обратной стороне каждого предохранителя указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока.

Сила тока, А                Цвет
        5                Светло–коричневый
        10                Красный
        15                Синий
        20                Желтый
        25                Белый
        30                Зеленый

Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждено электрооборудование автомобиля.

Предупреждение
Характеристики плавких предохранителей и электрические цепи со временем могут изменяться .
