24.35. Радиоприемник

Установленный на заводе радиоприемник оснащен карманом, благодаря которому облегчается процесс его снятия и установки.
При снятии провода «массы» с аккумуляторной батареи стирается память электронных блоков управления и радиоприемника.
В стандартное оборудование автомобиля входит радиоприемник с кодируемым противоугонным устройством, которое выполнено на базе микропроцессора. После отключения радиоприемника от бортовой сети автомобиля (снятие аккумуляторной батареи, радиоприемника или первоначальная установка радиоприемника) необходимо ввести код безопасности. Радиоприемник можно включить только после ввода правильного кода.
Перед снятием провода «массы» с аккумуляторной батареи проверьте, есть ли у вас код радиоприемника. При отсутствии кода безопасности ввести в эксплуатацию радиоприемник можно только на специализированной станции технического обслуживания Audi.
Индивидуальный код безопасности радиоприемника содержится в технической документации, прикладываемой к автомобилю при продаже.

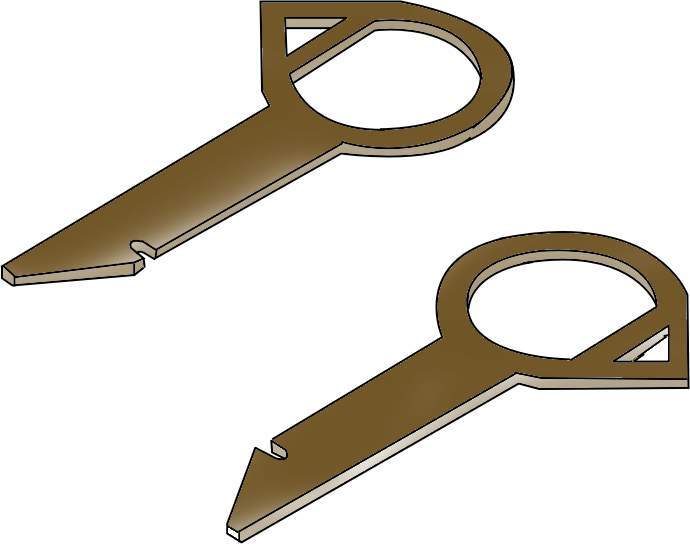

Специальный ключ 3344 для снятия радиоприемника с автомобиля
Рис. 18–63. Специальный ключ 3344 для снятия радиоприемника с автомобиля



Для снятия радиоприемника необходимо использовать два специальных ключа 3344 (рис. 18–63).
Вставьте два ключа в узкие щели, расположенные с двух сторон радиоприемника, до фиксации ключей. Надписи на ключах должны быть расположены сверху. Ключ с надписью «Top L» надо устанавливать с левой стороны, а с надписью «Top R» – с правой стороны радиоприемника.

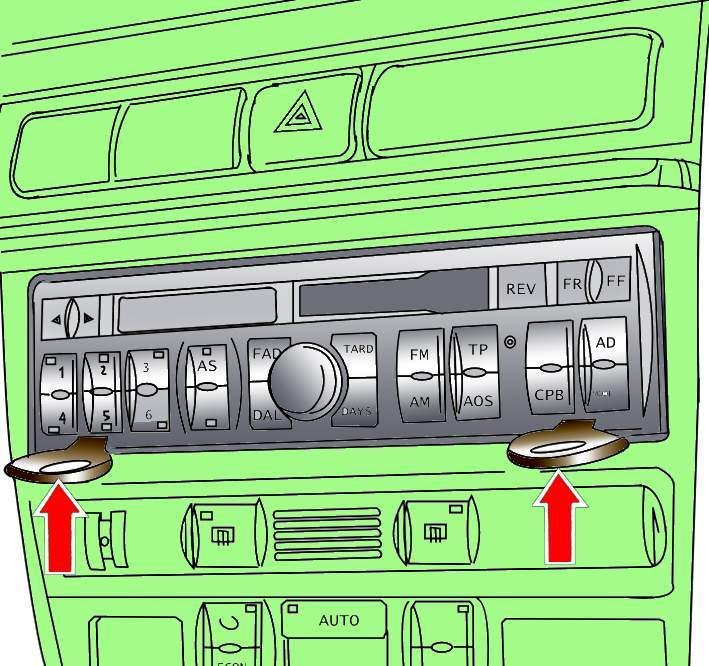

Использование специальных ключей для извлечения радиоприемника из гнезда в панели приборов
Рис. 18–64. Использование специальных ключей для извлечения радиоприемника из гнезда в панели приборов



За головки ключей выньте радиоприемник из гнезда (рис. 18–64), стараясь не перекашивать и не тянуть его в сторону.
Отсоедините от радиоприемника электрические разъемы динамиков и антенны, а также многоконтактный разъем подачи напряжения к радиоприемнику. Если для подсоединения используются не многоконтактные разъемы, перед отсоединением разъемов промаркируйте их.

Установка
Снимите специальные ключи с радиоприемника.
Подсоедините электрические разъемы к задней части радиоприемника.
Вставьте радиоприемник в гнездо панели приборов до защелкивания пружинных фиксаторов.
Подсоедините провод «массы» к аккумуляторной батарее.
После установки радиоприемника введите код безопасности.
