24.38. Динамики задней полки

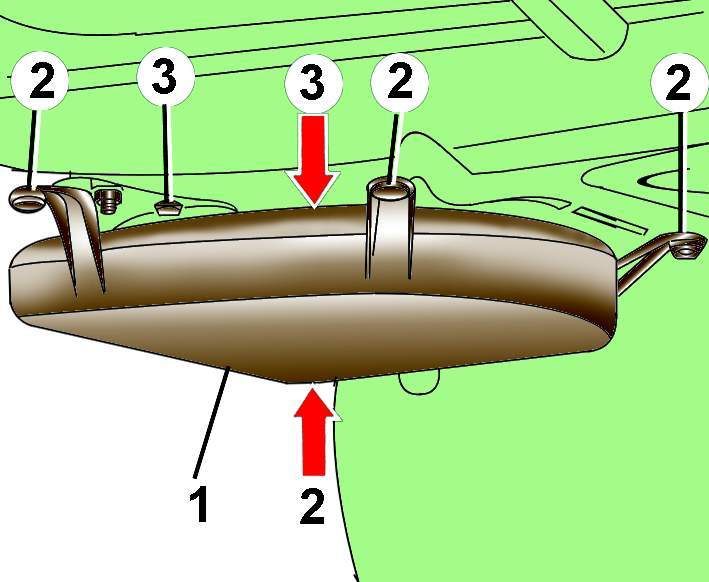

Расположение кожуха (1), винтов его крепления (2) и динамиков (3) задней полки
Рис. 18–67. Расположение кожуха (1), винтов его крепления (2) и динамиков (3) задней полки



Из багажного отделения отверните четыре винта 2 и снимите кожух 1, закрывающий динамики 3 (см. рис. 18–67).
Отверните по два винта крепления каждого динамика.
Поднимите динамики над задней полкой и отсоедините от них электрические разъемы.
Установка проводится в последовательности, обратной снятию.
