24.5. Электронные блоки в нише для ног пассажира

Центральный электронный блок и вспомогательный блок реле расположены справа в нише для ног пассажира.
Снимите ковровое покрытие в нише для ног пассажира.

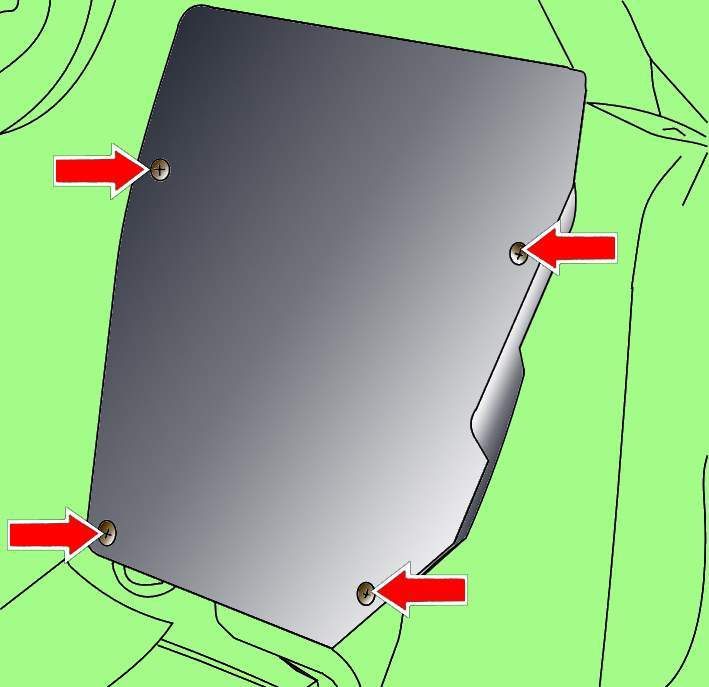

Расположение винтов крепления крышки электронного блока в нише для ног пассажира
Рис. 18–5. Расположение винтов крепления крышки электронного блока в нише для ног пассажира



Отверните четыре винта и снимите крышку электронного блока (рис. 18–5).

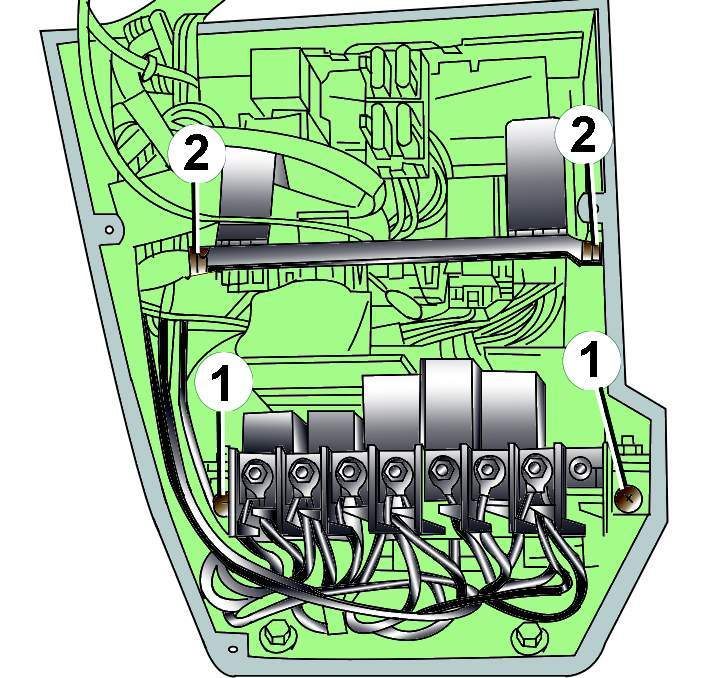

Расположение винтов (1) крепления центрального электронного блока и направляющих (2) вспомогательного блока реле.
Рис. 18–6. Расположение винтов (1) крепления центрального электронного блока и направляющих (2) вспомогательного блока реле.



Отверните   два винта 1 (рис. 18–6) и снимите центральный электронный блок.

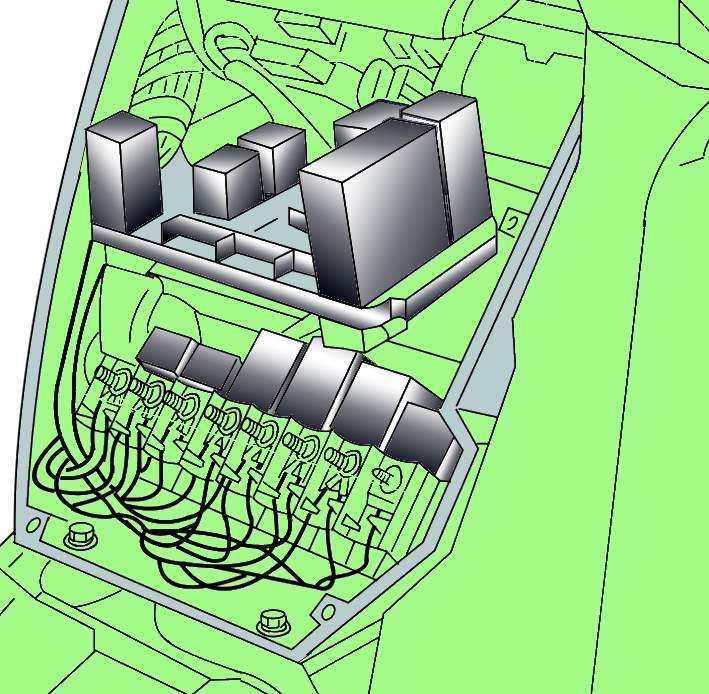

Извлечение вспомогательного блока реле
Рис. 18–7. Извлечение вспомогательного блока реле



По направляющим извлеките вспомогательный блок реле (рис. 18–7).
Установка проводится в последовательности, обратной снятию.
