5.3. Шкив насоса усилителя рулевого управления

Снимите поликлиновой ремень.

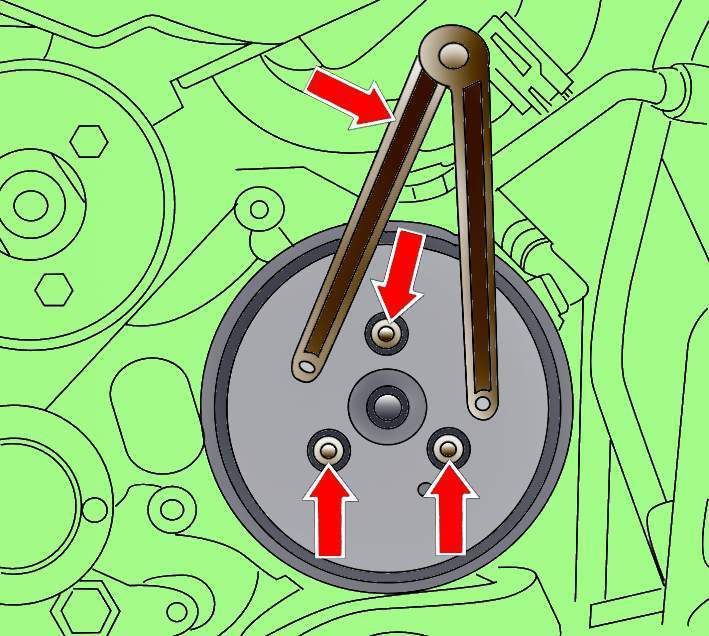

Расположение болтов крепления шкива поликлинового ремня насоса усилителя рулевого управления и специальный инструмент для удержания шкива от проворачивания
Рис. 3.3–21. Расположение болтов крепления шкива поликлинового ремня насоса усилителя рулевого управления и специальный инструмент для удержания шкива от проворачивания



Отвинтите болты крепления шкива поликлинового ремня насоса усилителя рулевого управления, удерживая шкив от проворачивания специальным инструментом (рис. 3.3–21).
При установке шкива надпись «front» должна быть направлена к передней части двигателя.

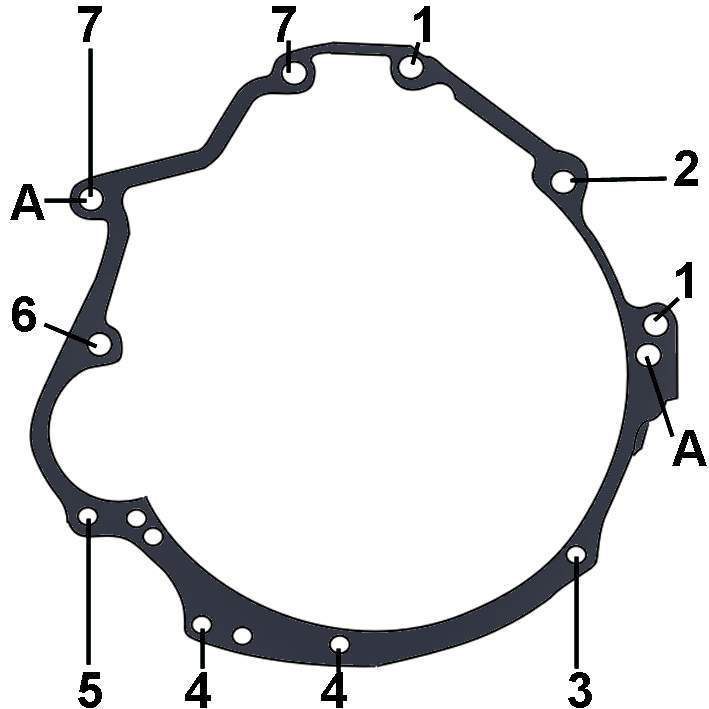

Расположение и нумерация болтов крепления механической коробки передач к двигателю
Рис. 3.3–19. Расположение и нумерация болтов крепления механической коробки передач к двигателю: А – место установки центрирующей втулки

Позиция        Болт                 Момент
                                              затяжки, Н·м
1                   М12х80                       65
2                   М12х90                       65
3                   М10х50                       45
4                   М10х45                       45
5                   М10х135                     65
6                   М12х110                     65
7                   М12х67                       65

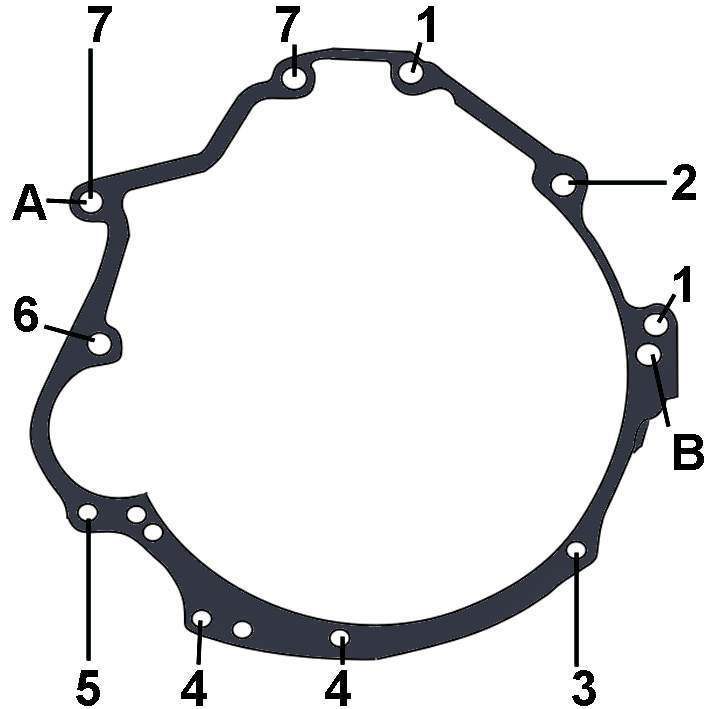

Расположение и нумерация болтов крепления автоматической коробки передач к двигателю
Рис. 3.3–20. Расположение и нумерация болтов крепления автоматической коробки передач к двигателю: А, В – места установки центрирующих втулок

Позиция        Болт                 Момент
                                             затяжки, Н·м
1                   М12х80                      65
2                   М12х90                      65
3                   М10х60                      45
4                   М10х45                      45
5                   М10х80                      65
6                   М12х110                    65
6                   М12х67                      65
