10.2.10. Замок капота и его привод

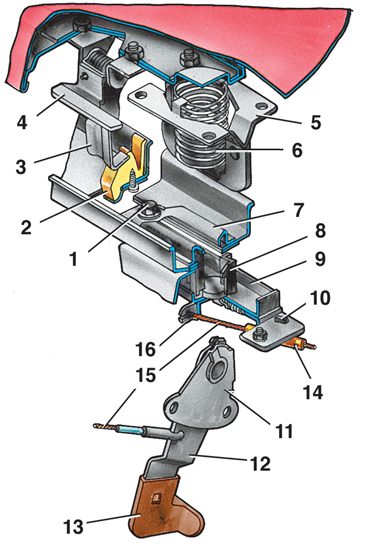

Замок капота и его привод

1 – болт крепления замка капота;
2 – вставка предохранительного крючка;
3 – предохранительный крючок;
4 – лапка крючка;
5 – защелка замка капота;
6 – пружина защелки;
7 – направляющая защелки;
8 – поворотный фиксатор замка;
9 – замок капота;
10 – планка держателя оболочки привода замка капота;
11 – кронштейн ручки;
12 – ручка тяги привода замка;
13 – наконечник ручки;
14 – оболочка тяги;
15 – тяга привода замка;
16 – поводок поворотного фиксатора

Предупреждение

Для предотвращения возможного самооткрывания капота при движении автомобиля периодически проводить проверку подвижности предохранительного крючка 3 капота под действием пружины на своей оси.
