11.5.3. Система зажигания двигателя мод. 2106

Двигатель оборудован контактной (классической) системой зажигания с применением распределителя зажигания с механическим прерывателем.

Система зажигания батарейная, с номинальным напряжением в первичной цепи 12 В, состоит из катушки зажигания, распределителя, свечей зажигания, свечных наконечников, выключателя (замка) зажигания и проводов цепей низкого и высокого напряжения.

Надежность и экономичность работы двигателя в значительной степени зависит от состояния приборов системы зажигания. При проверке системы зажигания на автомобиле обратить внимание на состояние контактных соединений в цепях низкого и высокого напряжения, а также на состояние поверхности пластмассовых деталей крышек распределителя зажигания и катушки, корпусов свечных наконечников. Загрязнение указанных поверхностей может привести к утечке тока цепи высокого напряжения и вызвать перебои в работе двигателя.

Для снижения уровней радиопомех, создаваемых системой зажигания при работе, на двигатель установлены высоковольтные провода с равнораспределенным сопротивлением по длине.

Схема контактной системы зажигания двигателя мод. 2106

1 – выключатель зажигания;
2 – блок предохранителей и реле;
3 – блок управления ЭПХХ;
4 – генератор;
5 – электромагнитный клапан;
6 – микропереключатель;
7 – свечи зажигания;
8 – распределитель зажигания;
9 – катушка зажигания;
10 – аккумуляторная батарея

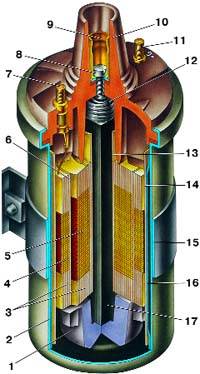

Катушка зажигания Б117-А

1 – изолятор;
2 – корпус катушки зажигания;
3 – изоляционная бумага обмоток;
4 – первичная обмотка;
5 – вторичная обмотка;
6 – изоляция между обмотками;
7 – клемма вывода конца первичной обмотки;
8 – контактный винт;
9 – клемма высокого напряжения;
10 – крышка;
11 – клемма “ Б” вывода начала первичной и конца вторичной обмоток;
12 – пружина центральной клеммы;
13 – каркас вторичной обмотки;
14 – наружная изоляция первичной обмотки;
15 – скоба крепления катушки;
16 – наружный магнитопровод;
17 – сердечник

Исправная катушка зажигания должна удовлетворять следующим требованиям:

– омическое сопротивление первичной обмотки при 20° С должно составлять 3,07–3,5 0м, а вторичной обмотки – 5400–9200 0м;
– при проверке изоляции на «массу» катушка зажигания должна выдерживать напряжение переменного тока 1500 В при 50 Гц, подаваемого в течение 3 мин между одним концом первичной обмотки и корпусом, не вызывая разрядов;
– сопротивление изоляции на «массу» должно быть выше или равно 50 МОм.
