11.7.2. Снятие, разборка, сборка и установка выключателя зажигания

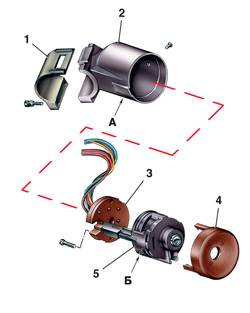

Детали выключателя зажигания KZ813

1 – скоба;

2 – корпус;

3 – контактная часть;

4 – облицовка;

5 – замок;

А – отверстие для фиксирующего штифта;

Б – фиксирующий штифт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для снятия выключателя зажигания необходимо отсоединить провод от клеммы «минус» аккумуляторной батареи, снять облицовочный кожух вала рулевого механизма и отсоединить колодку проводов выключателя зажигания от жгута проводов панели приборов.
2. Вставить ключ в замок выключателя зажигания и повернуть его в положение 0, отвернуть болты крепления скобы выключателя, снять ее, а затем и выключатель зажигания.
3. Установка выключателя зажигания производится в порядке, обратном снятию.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для разборки выключателя зажигания отсоединить провода от колодки (см. рис. Детали выключателя зажигания KZ813), повернуть ключ в положение 0, отвернуть винт крепления замка, утопить фиксирующий штифт и вынуть замок с контактной частью из корпуса 2.
2. Отвернуть винт крепления и отсоединить контактную часть 3 от замка 5. Снять пластмассовую облицовку 4.

Сборка и установка

Сборку и установку выключателя зажигания следует производить в порядке, обратном разборке и снятию.
