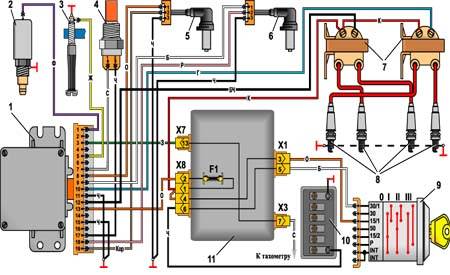

12.12. Схема микропроцессорной системы зажигания двигателя мод. 3313

1 – контроллер;
2 – электромагнитный клапан ЭПХХ; 3 – датчик-винт;
4 – датчик температуры охлаждающей жидкости;
5, 6 – индуктивные датчики начала отсчета и угловых импульсов;
