4.8.8.5. Цепь привода распределительного вала

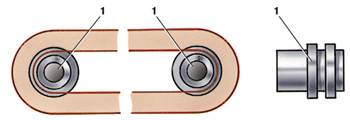

Схема проверки износа (вытяжки) цепи двигателя мод. 2106

1 – ролики

Следует промыть цепь в керосине, затем проверить состояние ее звеньев. На роликах и щетках не допускаются сколы, трещины и другие повреждения.

При работе двигателя цепь вытягивается. Она считается работосособной, если натяжитель обеспечивает натяжение, т. е. если цепь вытянулась не более чем на 4 мм.

Вытяжка цепи проверяется на приспособлении, имеющем два ролика 1, на которые надевается цепь. Растянуть цепь усилием 30 кгс, затем уменьшить усилие на 15 кгс, повторить обе операции и замерить расстояние L между осями роликов.

Для новой цепи расстояние L между осями роликов составляет 495 0,5–0,4 мм: если цепь вытянулась до 499,4 мм, ее следует заменить.

Перед установкой на двигатель смазать цепь моторным маслом.
