7.9. Крепление запасного колеса

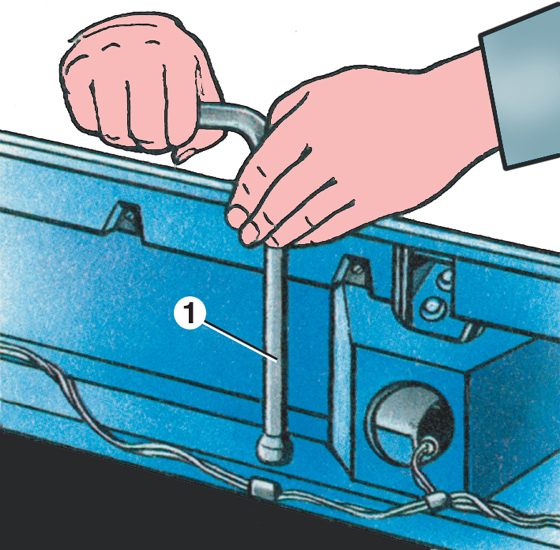

1 – замок держателя запасного колеса; 2 – держатель запасного колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Чтобы достать запасное колесо, необходимо ключом (1), имеющимся в комплекте прикладываемого инструмента, вращать головку болта против часовой стрелки. 2. При этом крючок замка держателя вместе с держателем запасного колеса движется вниз по резьбовой поверхности болта до упора в ограничительную гайку болта. 3. При дальнейшем вращении головки болта крючок замка, поворачиваясь вместе с болтом вокруг оси вращения, освобождает фиксирующий элемент держателя запасного колеса. 4. Чтобы запереть запасное колесо, уложенное в держатель, необходимо зацепить фиксирующий элемент держателя крючком замка. 5. Вращая головку болта замка по часовой стрелке, обеспечьте надежную фиксацию запасного колеса между держателем и полом багажного отделения.

Конструкция механизма крепления запасного колеса автомобиля с кузовом “пикап” аналогична. Болт замка держателя расположен в задней части грузовой платформы.
