9.8.2. Снятие и установка колодок заднего тормоза

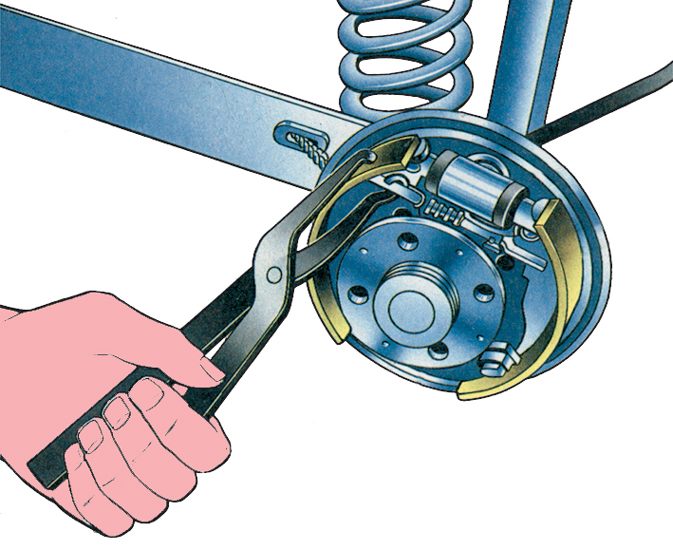

Снятие стяжной пружины колодок заднего тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Cнять тормозной барабан.
2. Cнять стяжные пружины 12 и 29 (см. рис. Тормозные механизмы задних колес) колодок.
3. Приподнимая конец прижимной пружины 9, вынуть переднюю тормозную колодку.
4. Снять распорную планку колодок в сборе с надетой на нее пружиной 12.
5. Снять заднюю тормозную колодку вместе с разжимным рычагом 25 и присоединенным к нему задним тросом.
6. Отжав пружину заднего троса 28, вынуть его наконечник из паза разжимного рычага.
7. Снять разжимной рычаг с задней колодки, разведя концы замковой шайбы 21.
8. Очистить снятые тормозные колодки от пыли и грязи. Колодки с изношенными фрикционными накладками заменить новыми (толщина фрикционной накладки должна быть не менее 1,5 мм).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку колодок производить в обратном порядке, учитывая при этом следующее.
2. При установке колодок с новыми фрикционными накладками поршни 15, вставленные в кольца 17, сдвинуть в колесном цилиндре до упора один в другой, выдержав размеры от торца поршня до торца цилиндра с обеих сторон, равные 11 мм.
3. Сдвиг производить легкими ударами молотка через деревянную оправку.

Предупреждение

Каждое лишнее перемещение кольца, попадание грязи может привести к образованию продольных рисок на «зеркале» цилиндра, способствующих течи тормозной жидкости.
