11.3. Подвеска задних колес

Общая информация

В независимой задней подвеске используются блоки витой пружины с амортизатором. Верхние концы крепятся к кузову; нижние концы соединяются с продольными рычагами. Два продольных рычага соединяются штангой стабилизатора.

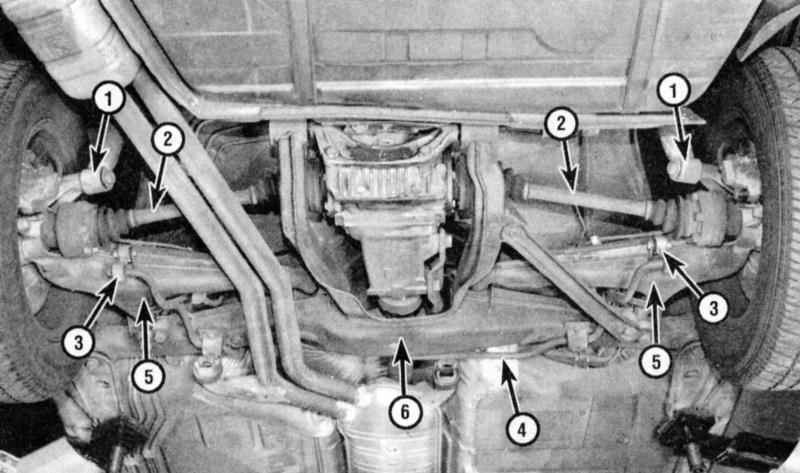

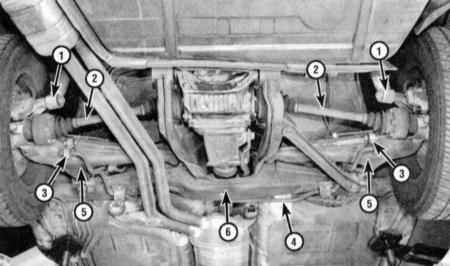

Компоненты задней подвески

1 — Сборка амортизатора и витой пружины
2 — Приводной вал
3 — Звено штанги стабилизатора

4 — Штанга стабилизатора
5 — Продольный рычаг
6 — Задняя поворотная цапфа (кулак)
