3.4. Снятие и установка радиатора

Перед началом работы дайте двигателю полностью остыть.


Если Вы собираетесь снять радиатор из-за возникновения утечек, помните, что незначительные утечки можно устранить, не снимая радиатора, используя специальный герметик.


Если радиоприемник Вашего автомобиля оборудован системой защиты от воровства, удостоверьтесь, что Вы набрали правильный код перед отсоединением батареи.


Если после подсоединения батареи надписи на приборном щитке появились не на том языке, обратитесь к Разделу Система защиты аудиосистемы от воровства и язык приборного щитка, где описана процедура установки нужного языка.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод батареи.
  2. Слейте систему охлаждения (см. Главу Текущее обслуживание автомобиля). Если охладитель относительно новый или в хорошем состоянии, не выливайте его, чтобы затем использовать снова.

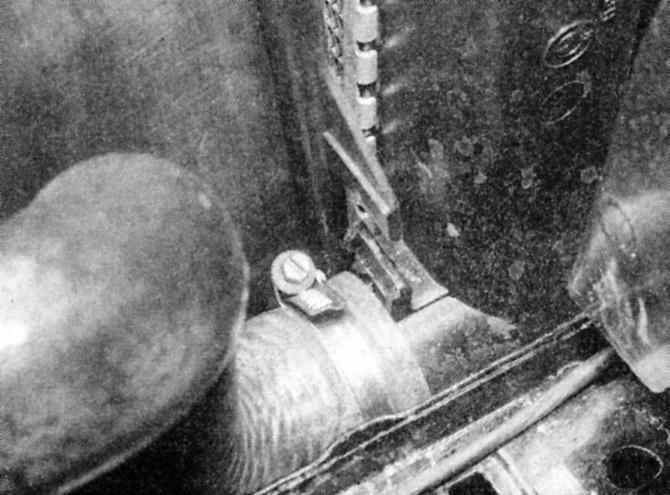

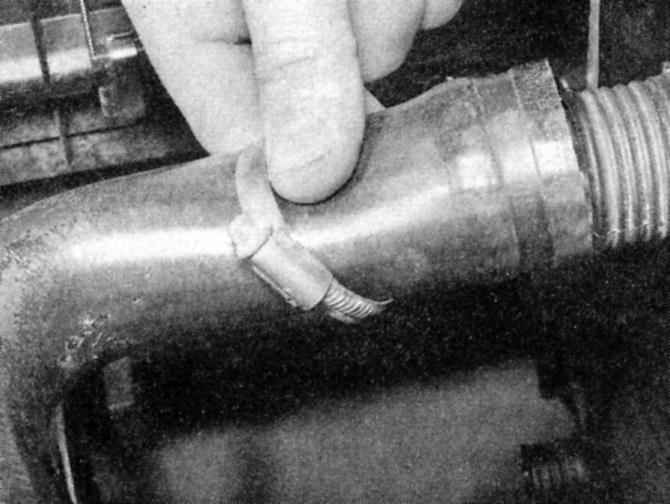

  1. Ослабьте хомуты шлангов...

...и отсоедините шланги от радиатора.

  1. Если они прикипели, захватите каждый шланг у конца плоскогубцами для водяного насоса, мягко поверните, чтобы сломать герметик, затем снимите - будьте осторожны, чтобы не деформировать и не сломать выходные порты радиатора! Если шланги старые или изношенные, отрежьте их и замените новыми.
  2. На двигателях М20 и М30 отсоедините шланг расширительного бачка от заливной горловины радиатора.

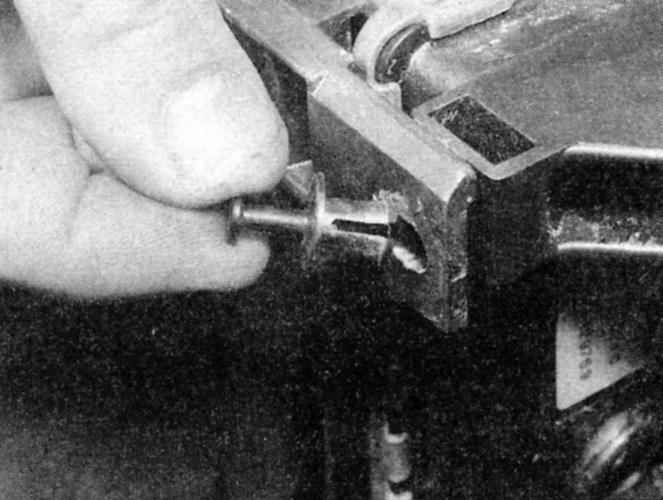

  1. Отдайте винты или снимите пластиковые крепления кожуха радиатора и отведите кожух в сторону двигателя.
  1. На некоторых двигателях можно полностью снять кожух.
  2. Если автомобиль оборудован АТ, отсоедините линии охлаждения трансмиссионной жидкости от радиатора. Поставьте поддон для сбора расплескавшейся жидкости. Закупорьте открытые концы линий и штуцеры.

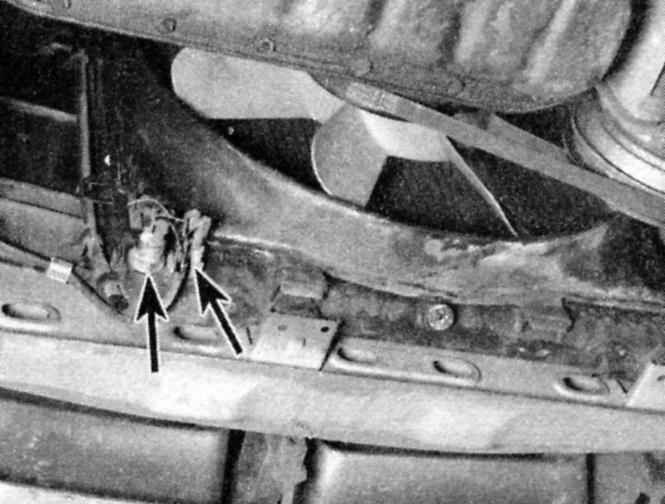

  1. Отсоедините термовыключатели вспомогательного вентилятора, расположенные на бачках радиатора.
  1. Управляемые термостатом выключатели высокой и низкой скорости работы вспомогательного вентилятора расположены в бачках радиатора, в разных местах в зависимости от типа двигателя и модели автомобиля.

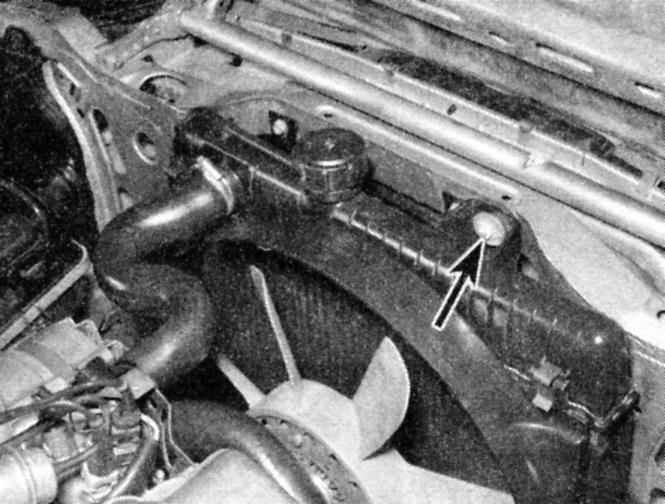

  1. Отдайте болты крепления радиатора. Болты обычно расположены либо в верхней части, либо по обеим сторонам радиатора.
  1. Осторожно снимите радиатор с нижних опор, стараясь не повредить охлаждающие пластины. Не расплескайте охладитель и не поцарапайте окрашенные поверхности автомобиля.
  2. Снятый радиатор можно осмотреть на наличие утечек и повреждений. Если он требует ремонта, обратитесь к специалисту, т.к. для этого потребуется специальное оборудование.
  3. Грязь и останки насекомых можно удалить из радиатора с помощью сжатого воздуха и мягкой щетки. При этом старайтесь не повредить охлаждающие пластины.

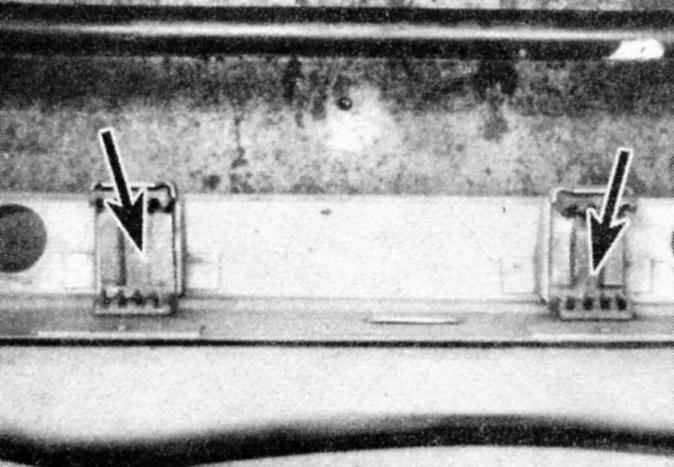

  1. Проверьте опоры радиатора на наличие признаков повреждений или износа и при необходимости замените их.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установку производите в обратном порядке.
  2. После установки наполните систему охлаждения рекомендованной смесью антифриза с водой. При необходимости обратитесь за информацией к Главе Текущее обслуживание автомобиля.
  3. Запустите двигатель и проверьте, нет ли утечек охладителя. Прогрейте двигатель до нормальной рабочей температуры, показателем чего послужит горячий верхний шланг радиатора. Проверьте уровень охладителя и при необходимости произведите долив.
  4. Если Ваш автомобиль оснащен АТ, проверьте уровень и при необходимости долейте трансмиссионную жидкость.
