4.8. Снятие и установка воздухоочистителя

Отсоедините отрицательный провод аккумуляторной батареи.

Если радиоприемник на Вашем автомобиле оснащен системой защиты от похищения, перед отключения батареи убедитесь, что известен правильный код активизации. Перед отключением провода обратитесь за информацией в Разделе Система защиты аудиосистемы от воровства и язык приборного щитка.


Если после подключения батареи на дисплее приборной панели появляется сообщение на другом языке, за процедурой установки языка обратитесь к Разделу Система защиты аудиосистемы от воровства и язык приборного щитка.

Карбюраторные двигатели

 ПОРЯДОК ВЫПОЛНЕНИЯ

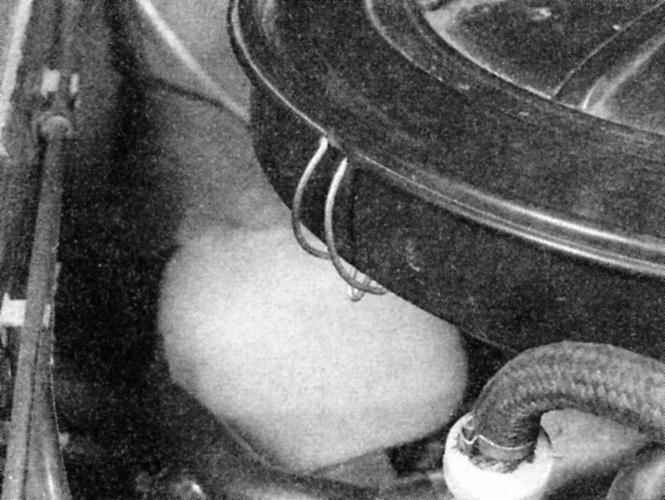

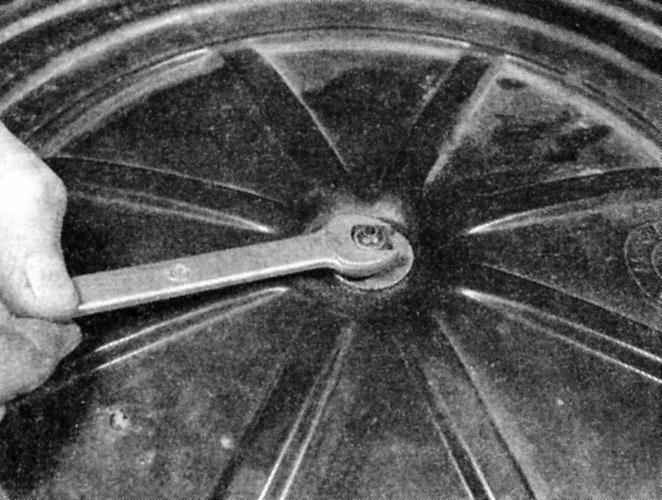

  1. Отцепите пружинные зажимы, затем отверните центральную гайку и снимите крышку.

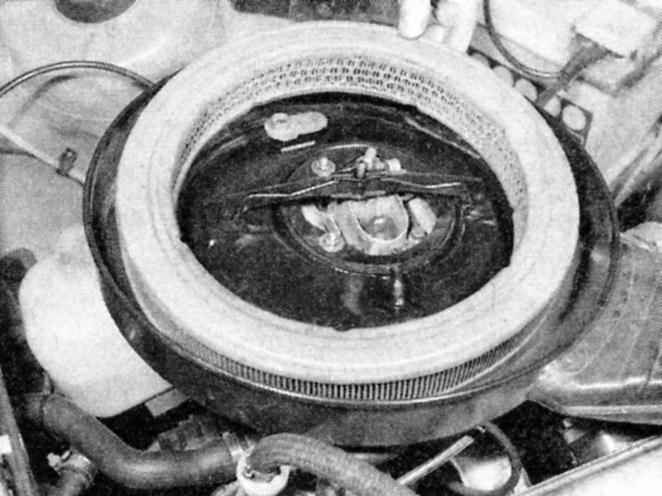

  1. Извлеките фильтрующий элемент и протрите корпус воздухоочистителя и крышку.

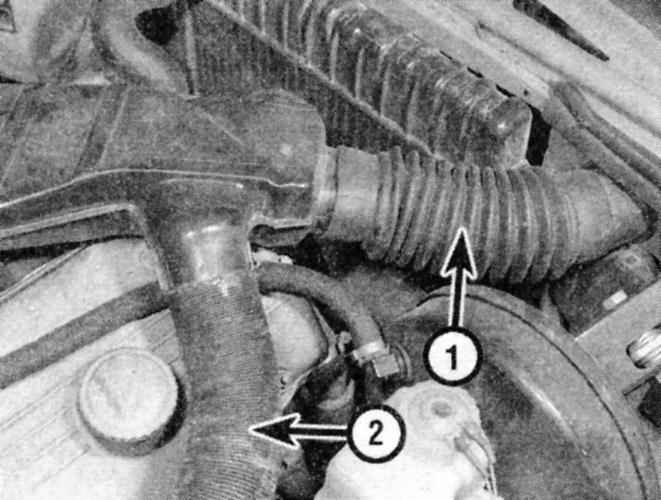

  1. Для снятия корпуса прежде всего отсоедините впускной воздуховод (1) и шланг подогретого воздуха (2).
  1. Отсоедините на карбюраторе вакуумную линию.

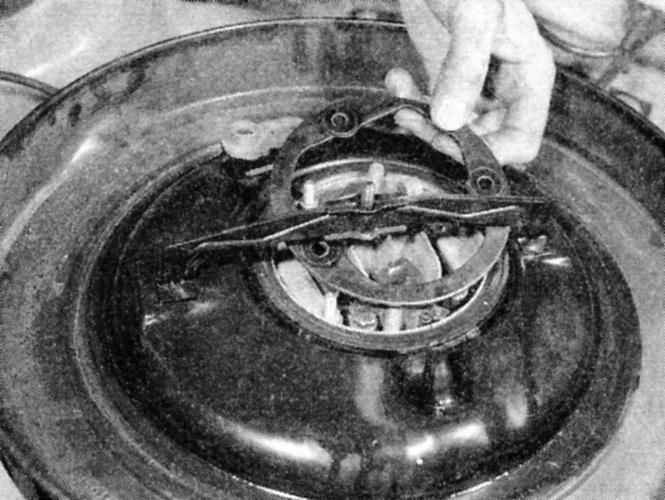

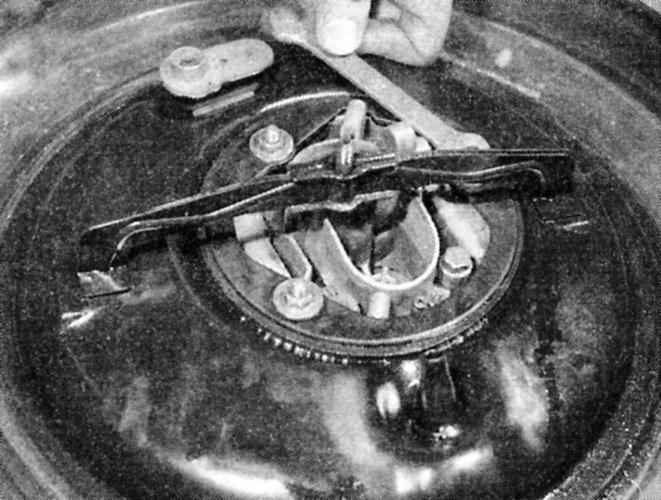

  1. Отверните четыре гайки крепления воздухоочистителя к карбюратору и снимите металлическое кольцо.

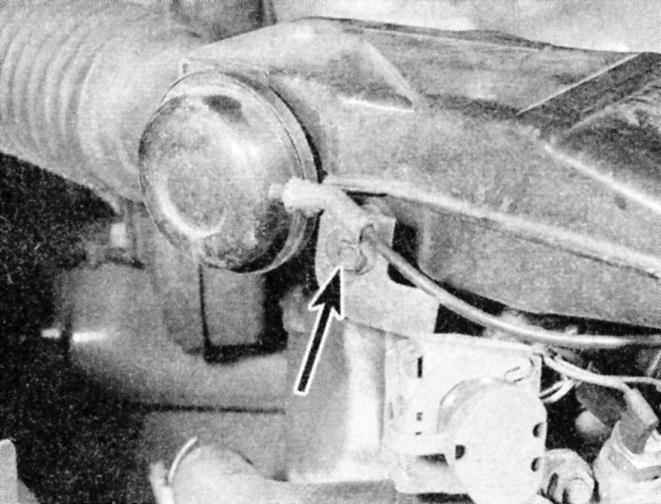

  1. Отверните гайку кронштейна крепления воздухоочистителя (показана стрелкой).

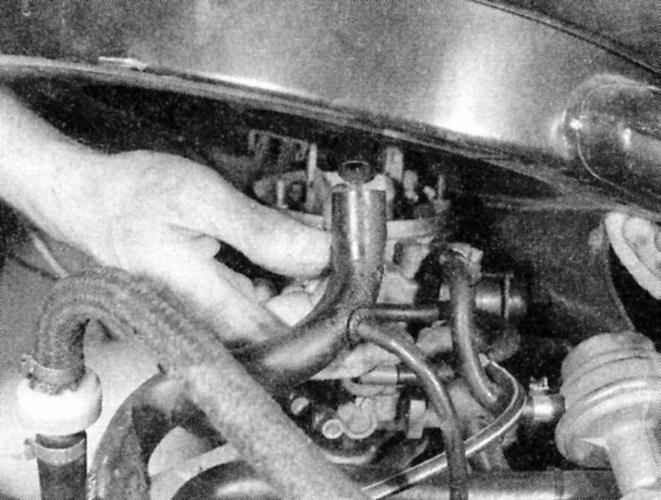

  1. Снимите воздухоочиститель с карбюратора и отсоедините шланг вентиляции картера.
  1. При необходимости подцепите на дне воздухоочистителя уплотнительное кольцо.

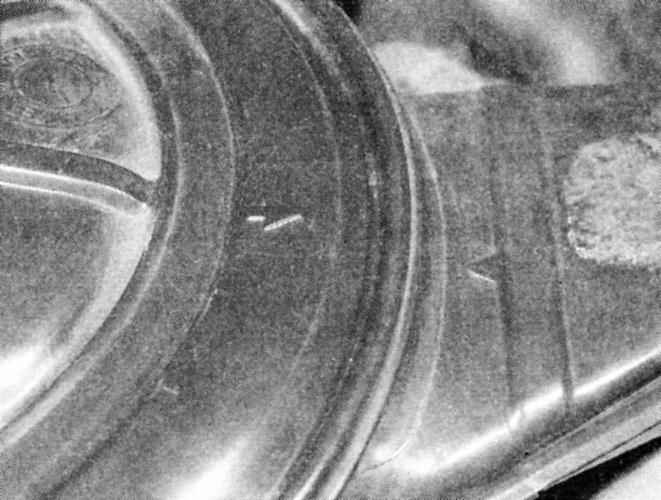

  1. Установка обратна снятию, однако, совместите стрелку на крышке со стрелкой на впускном воздуховоде.

Двигатели со впрыском топлива

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от передней части воздухоочистителя впускной воздуховод.
  2. Отсоедините воздуховод между воздухоочистителем и корпусом дросселя.
  3. Снимите воздушный фильтр (смотри Главу Текущее обслуживание автомобиля).
  4. Отсоедините от измерителя воздушного потока электрический разъем (смотри Раздел Очистка и регулировка карбюратора).

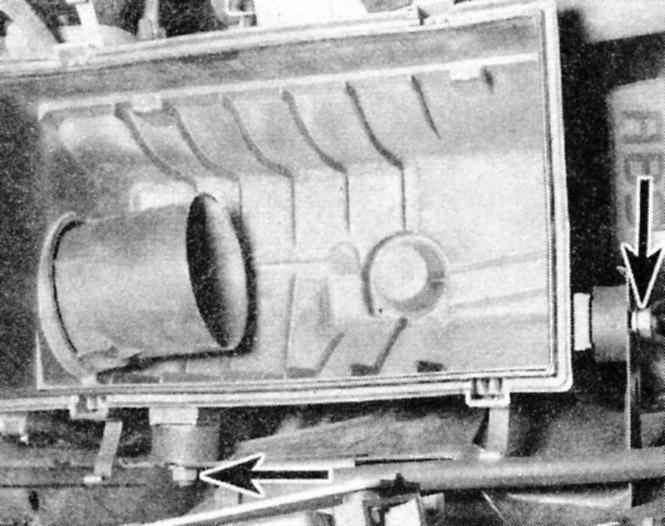

  1. Снимите две гайки (показаны стрелками) крепления воздухоочистителя и извлеките воздухоочиститель из двигательного отсека (показана система Motronic).
  1. Установка обратна снятию. Убедитесь, что воздуховоды надежно закреплены, иначе может произойти утечка воздуха.
