9.1.2. Снятие и установка рычага переключателя

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите трансмиссию в положение задней передачи. Поднимите передок автомобиля и установите его на подставки. Для предотвращения откатывания не забудьте установить под задние колеса упоры.
  2. Потяните кнопку рычага переключателя вверх и извлеките ее из рычага.
  3. Снимите обрамление рычага и звукопоглощающий материал под ним.
  4. Снимите резиновый пылезащитный чехол. На моделях с алюминиевым корпусом механизма переключения перед снятием чехла отсоедините разъем выключателя задней передачи.

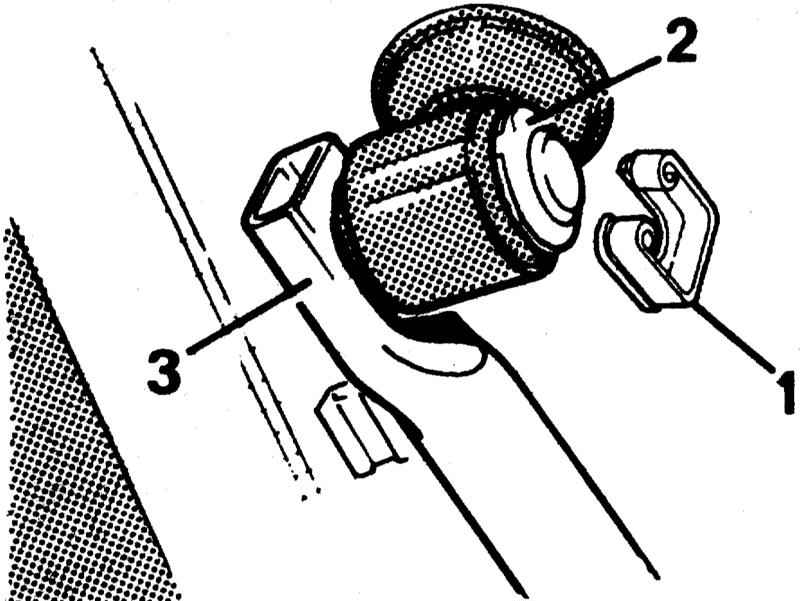

  1. Работая под автомобилем отсоедините от штока переключателя (3) рычаг переключателя (2), сняв крепежный зажим (1).

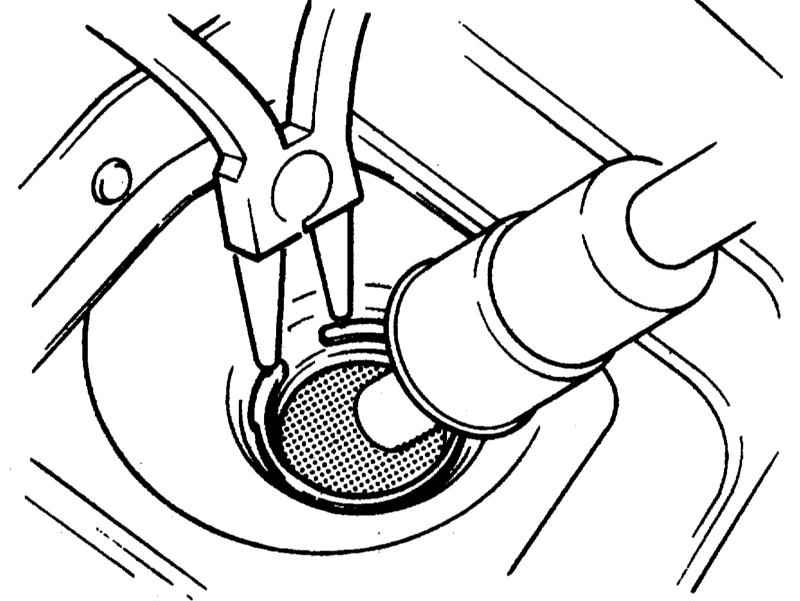

  1. На моделях со штампованным стальным корпусом механизма переключения снимите в верхней части подшипник рычага переключателя стопорное кольцо и извлеките рычаг.

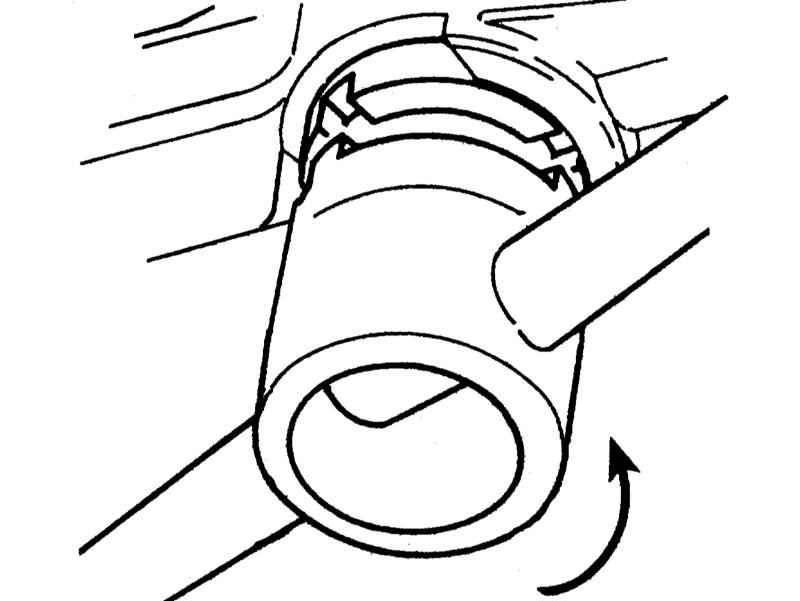

  1. На моделях с алюминиевым корпусом механизма переключения из-под нижнего подшипника рычага переключения вставьте в пазы стопорного кольца подшипника две отвертки. Для расстопорения кольца поверните его на четверть оборота против часовой стрелки и извлеките рычаг переключателя.

Установка

Установка обратна процедуре снятия.
