9.2.5. Проверка работы и замена выключателя разрешения запуска / выключателя огней заднего хода

Если двигатель запускается не только при положениях “P” (Парковка) или “N” (Нейтраль) рычага селектора, или огни заднего хода не загораются при установке рычага в положение “R” (задний ход), проверьте датчик-выключатель разрешения запуска стартера.

ПОРЯДОК ВЫПОЛНЕНИЯ

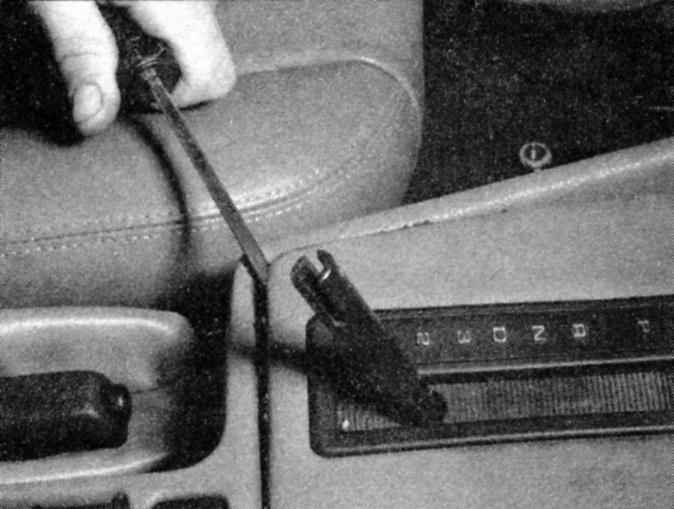

Отдайте крепежный винт ручки рычага селектора и снимите ручку. Подденьте и снимите панель обшивки вокруг основания рычага селектора.

Если схема расположения клемм на разъеме датчика-выключателя разрешения запуска Вашего автомобиля не соответствует ни одной из приведенных ниже, то для проверки работы датчика, возможно, потребуются какие-то специальные процедуры. В этом случае предоставьте проверку датчика специалистам дилерского отделения сервиса BMW или автомастерской.

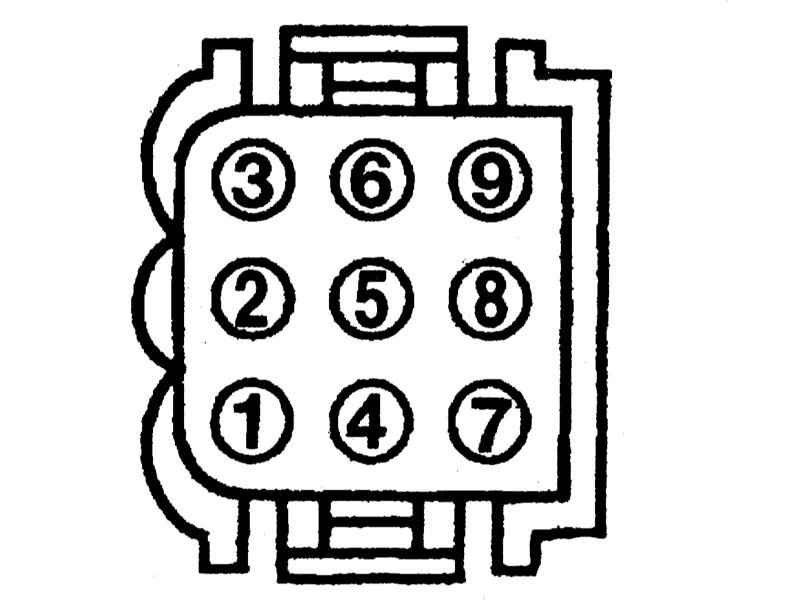

На ранних моделях рассоедините разъемы.

Затем проверьте проводимость между следующими клеммами:

Положение селектора	Клеммы
“P”	3 и 4
“R”	3 и 5
“N”	3 и 6
“D”	3 и 7
3	3 и 1
2	3 и 8
1	3 и 9

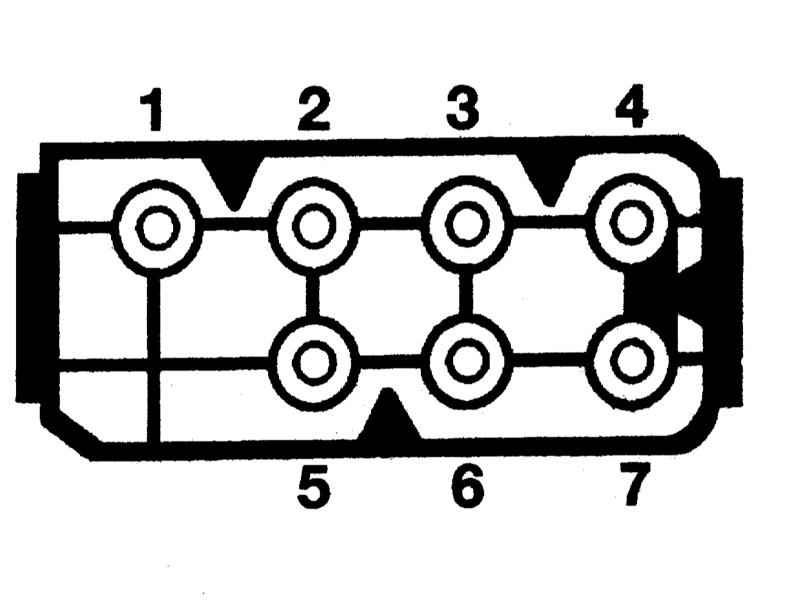

На последних моделях рассоедините разъемы.

Затем проверьте проводимость между следующими клеммами:

Положение селектора	Клеммы
“P”	1 и 3 и 7
“R”	1 и 4 и 7; 5 и 6
“N”	1 и 2 и 3
“D”	1 и 4
3	1 и 2
2	1 и 7
1	1 и 2 и 7
