3.3.6.8. Датчики системы зажигания

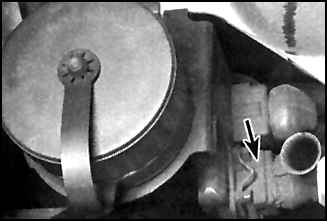

Датчики угла поворота и скорости вращения коленвала системы Motronic раннего выпуска

разъем А – датчики угла поворота

разъем В – датчики скорости вращения коленвала

1 – крышка головки цилиндров

Датчики угла поворота и скорости вращения коленвала системы Motronic позднего выпуска

разъем А – датчики угла поворота

разъем В – датчики скорости вращения коленвала

1 – стартер

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

Датчики угла поворота и скорости вращения коленвала
1. Измерьте сопротивление между выводами 1 (желтый провод) и 2 (черный провод) со стороны датчика, которое должно быть 860–1060 Ом.
2. Измерьте сопротивление между выводами 3 и 2 или 1, которое должно быть 100 кОм.
3. Если сопротивление отличается, то замените датчик(и).
	4. Для замены отверните винты и достаньте датчики из гнезд. Учтите, что место датчика угла поворота отмечено литерой В, а место датчика скорости вращения – литерой D.
Объединенный датчик импульсов вращения коленвала (поздние модели)
	5. Отсоедините разъемы.
	6. Измерьте сопротивление между выводами 1 (желтый провод) и 2 (черный провод) со стороны датчика на каждом разъеме, которое должно быть 500–600 Ом.
7. Если сопротивление отличается, то замените датчик.
	8. Для замены отверните болт (датчик крепится на крышке зубчатого ремня рядом со шкивом).

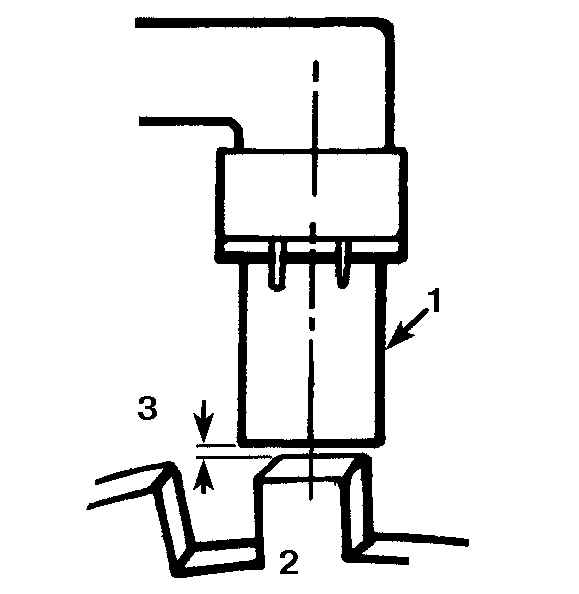

	9. Достаньте датчик и замените. Зазор (3) между головкой датчика (1) и ротором (2) должен быть 1,0±0,3 мм. При замене выставьте зазор латунным щупом.
