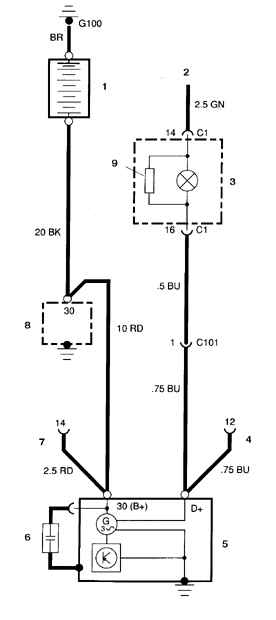

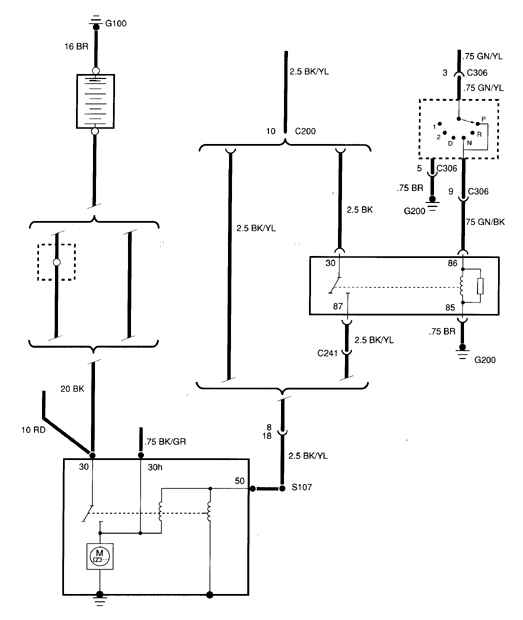

3.3.7. Система заряда батареи

1. Батарея 2. От замка зажигания (вывод 15) 3. Контрольная лампа заряда (на щитке приборов) 4, 7. Диагностический разъем 5. Генератор 6. Фильтрующий конденсатор (с 1986 г.) 8. Стартер 9. Резистор (со второй половины 1986 г.)

На рассматриваемых автомобилях устанавливаются системы заряда 2 типов – Bosch и Motorola с номинальным током 65, 80 и 90 А. Регулятор напряжения смонтирован на генераторе. В системе заряда Bosch регулятор напряжения может быть снят с генератора.

Привод генератора осуществляется от ремня с клиновидным сечением. Генераторы монтируются с левой стороны двигателя независимо от модели.

Периодический уход за системой заряда сводится к уходу за батареей и проверке натяжения ремня. Периодичность осмотра – через каждве 500 км или еженедельно (в зависимости от того, что наступит раньше).

Контрольная лампа заряда/ включения зажигания на панели приборов загорается при включении зажигания и после пуска двигателя гаснет. Если лампа не гаснет после пуска двигателя, то в цепь заряда неисправна. Некоторые автомобили оборудуются вольтметром. Если вольтметр показывает очень высокое или очень низкое напряжение, то цепь заряда нуждается в проверке (см. подраздел 3.3.7.2).

На автомобилях до 1986 г. загорание контрольной лампы указывает на то, что заряд батареи прекращается (лампа включена параллельно проводу цепи заряда). С 1987 г. контрольная лампа заряда включена параллельно проволочному резистору и гаснет при обрыве цепи заряда.

1) При соединении батареи с генератором всегда соблюдайте полярность подключения.

2) Перед ремонтом любого участка автомобиля электросваркой отсоедините провода от генератора и от полюса батареи.

3) Запрещается запускать двигатель при подключенном зарядном устройстве.

4) Запрещается отсоединять кабели от полюсов батареи или генератора на работающем двигателе.

5) Генератор присоединен прямо к батарее, поэтому при закорачивании выводов генератора, или при его перегрузке, возможно образование дуги и пожар.

6) Перед промывкой двигателя укройте генератор полиэтиленовой пленкой.
