13. Кузов

Спецификации

Зазоры между дверьми, дверьми и кузовом, крышкой багажного отделения и кузовом, мм	4 ± 1
Максимальная допустимая величина неравномерности зазора, мм	1
Смещение плоскости двери/крышки багажного отделения относительно плоскости кузова, не более, мм	1

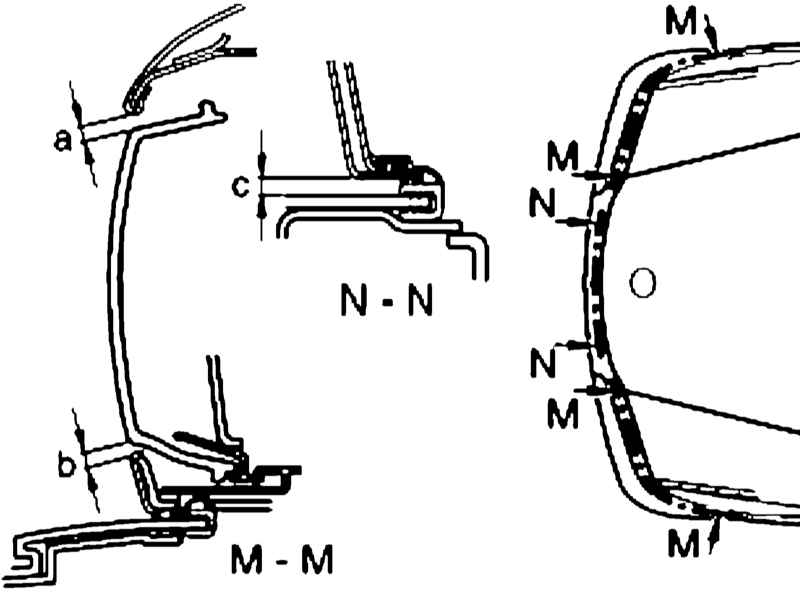

Зазоры между капотом и фарами/передним бампером, мм

a —	4 ± 1
b —	5
b —	5	-1
c —	2.5 ± 1

Выступ передней кромки капота относительно верхнего ребра рассеивателя фары, мм

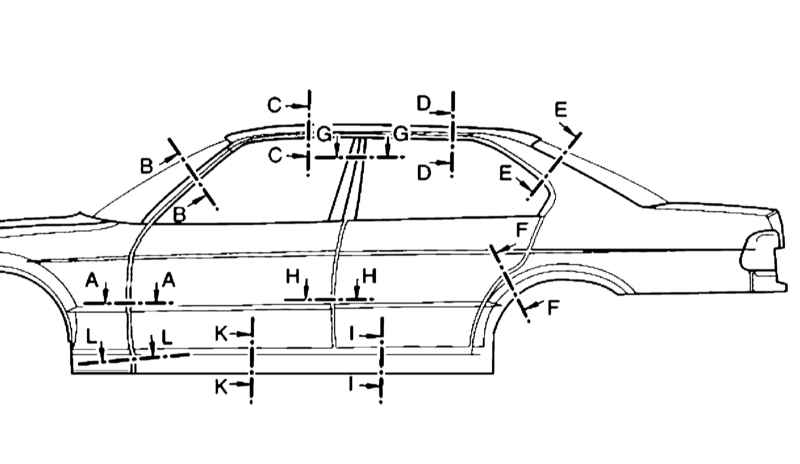

Зазоры по окнам и дверям, мм

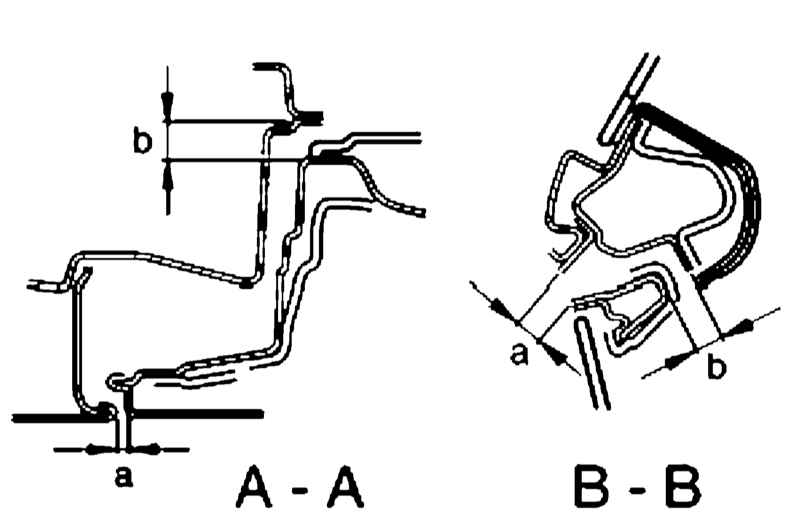

A — A:
a —	5	0.5
		-1
b —	21	1
		-1.5

B — B:
a — 12 ± 1.5
b — 12 ± 2

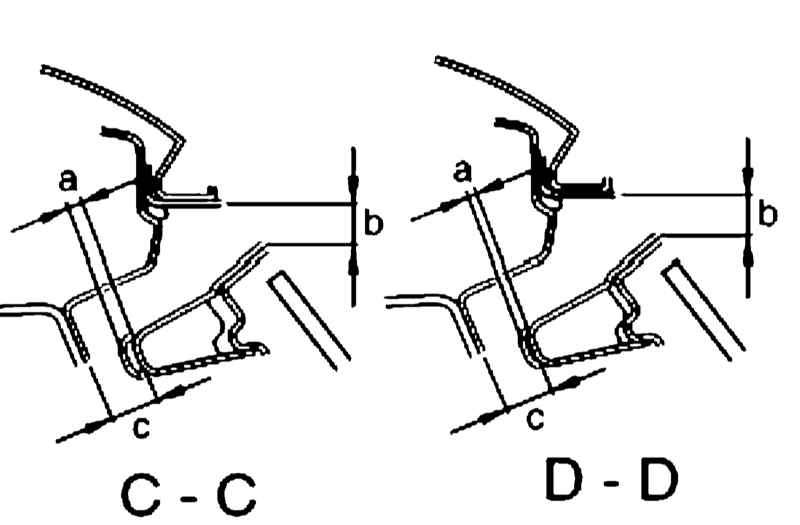

C — C:
Преднатяг
a — 2.5 ± 1
b — 12 ± 1.5
c — 12 ± 2
D — D:
Преднатяг
a — 1.5 ± 1
b — 12 ± 1.5
c — 12 ± 2

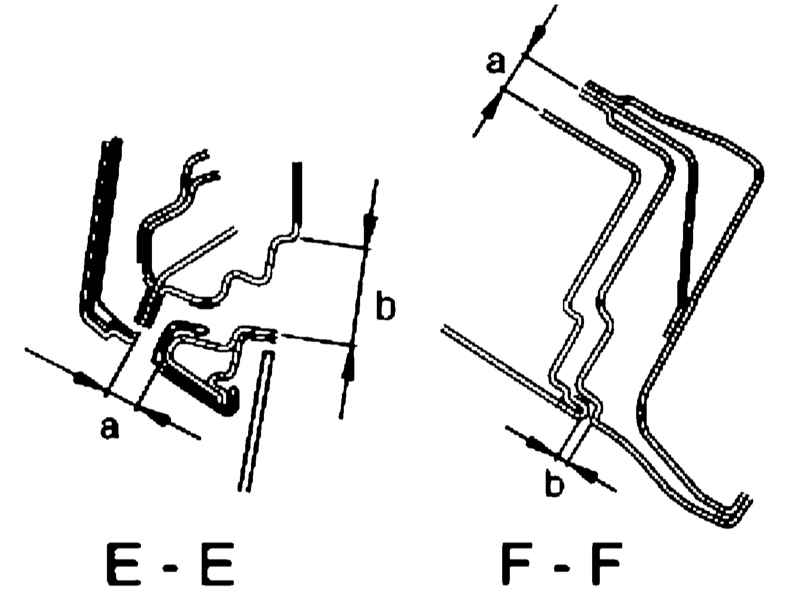

E — E:
a — 12 ± 2
b — 37 ± 1.5

F — F:

a —

21

1

-1.5

b —

5

0.5

-1

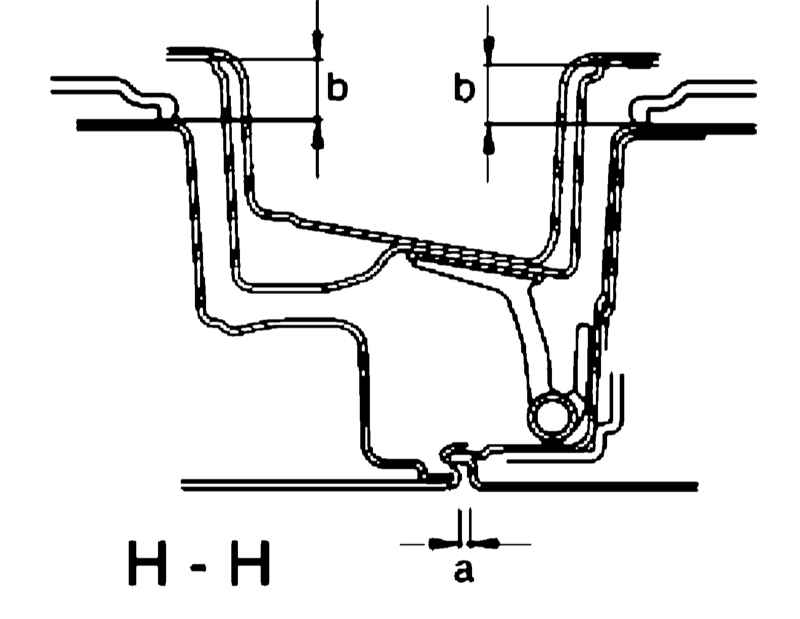

H — H:
а —	5	0.5
		-1
b —	21	1
		-1.5

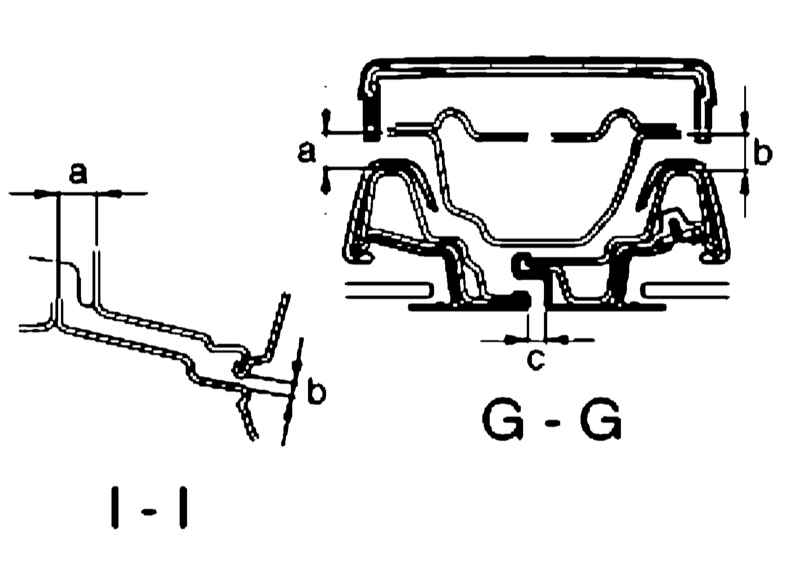

I — I:
a —	21	1
		-1.5
b —	7	0.5
		-1
G — G:
a —	12 ± 2
b —	12 ± 2
c —	5.5	0.5
		-1

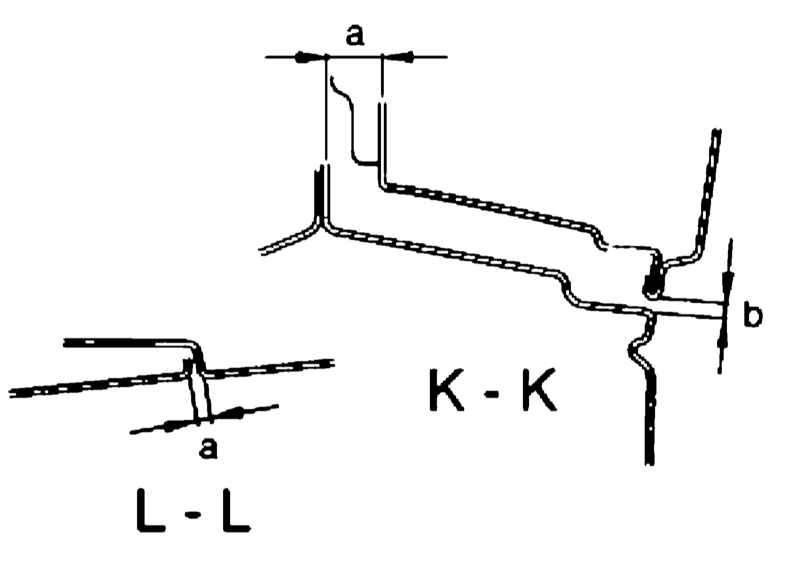

L-L:
a —	2 ± 1
K-K:
a —	21	1
		-1.5
b —	7	0.5
		-1

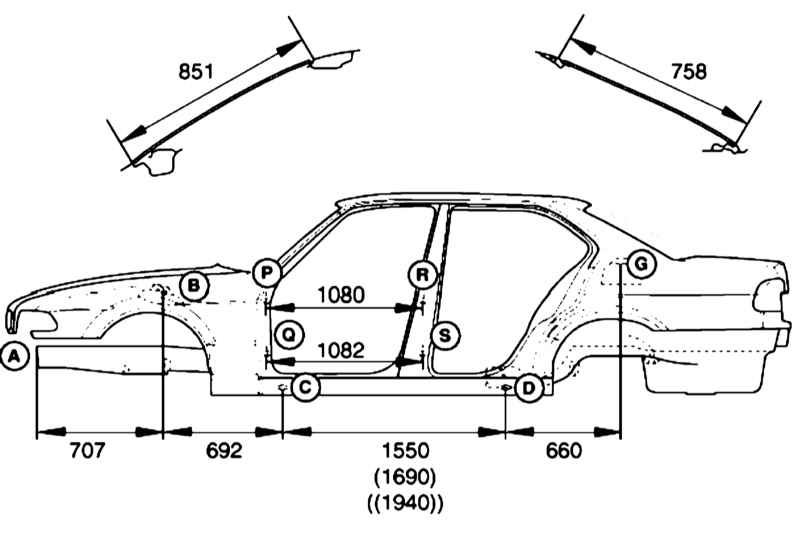

Контрольные кузовные размеры, мм

Допуски на размеры до/свыше 1000 мм составляют соответственно ± 1 / ± 2 мм. В скобках указаны размеры для исполнения с удлиненной базой L; в двойных скобках – для исполнения с удлиненной базой L7.

A — Кронштейн переднего ударного демпфера
B — Крепление передней стойки амортизатора
C — Передняя верхняя площадка под домкрат
D — Задняя верхняя площадка под домкрат

G — Крепление задней стойки амортизатора
P — Ось центра передних верхних неподвижных петель
Q — Ось центра передних нижних неподвижных петель
R — Ось центра задних верхних неподвижных петель
S — Ось центра задних нижних неподвижных петель

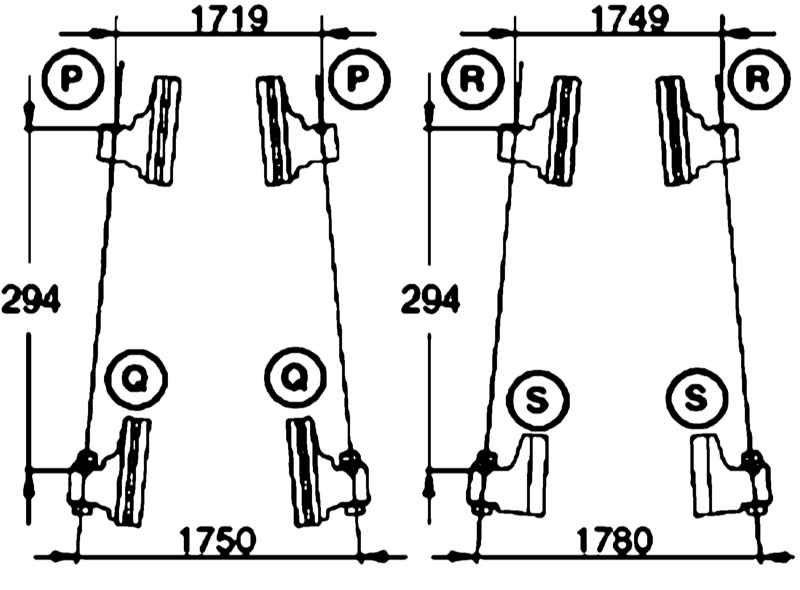

P — Ось центра передних верхних неподвижных петель Q — Ось центра передних нижних неподвижных петель	R — Ось центра задних верхних неподвижных петель S — Ось центра задних нижних неподвижных петель

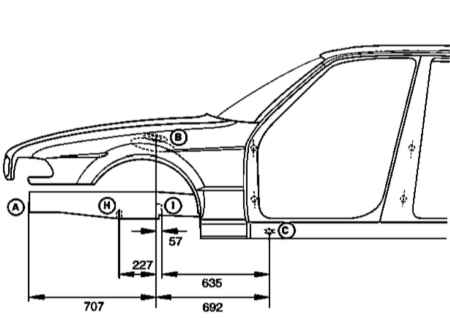

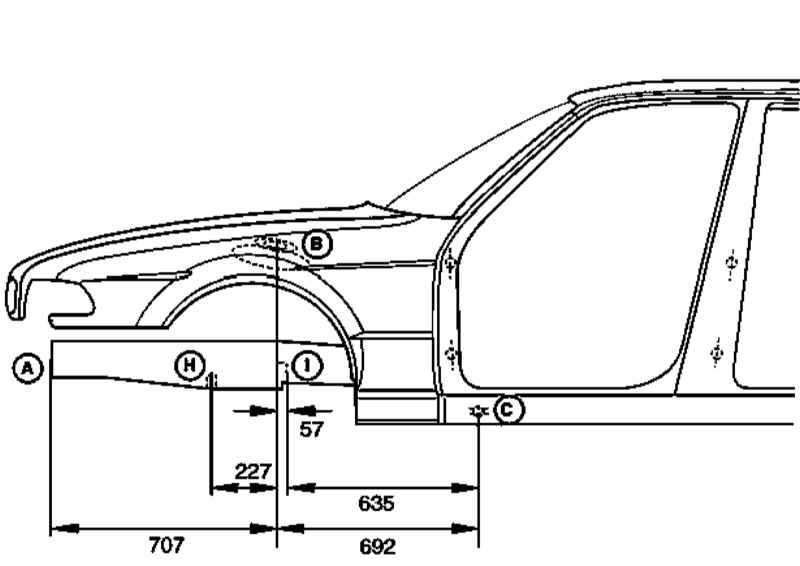

A — Кронштейн переднего ударного демпфера B — Крепление передней стойки амортизатора	C — Передняя верхняя площадка под домкрат H — Переднее крепление балки переднего моста I — Заднее крепление балки переднего моста

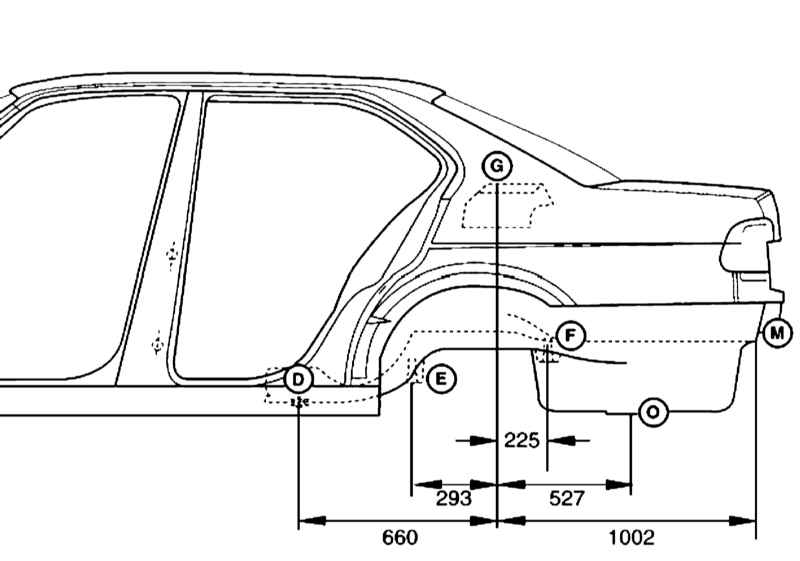

D — Задняя верхняя площадка под домкрат E — Переднее крепление балки заднего моста F — Заднее крепление балки заднего моста	G — Крепление задней стойки амортизатора M — Кронштейн заднего ударного демпфера O — Середина пола багажника

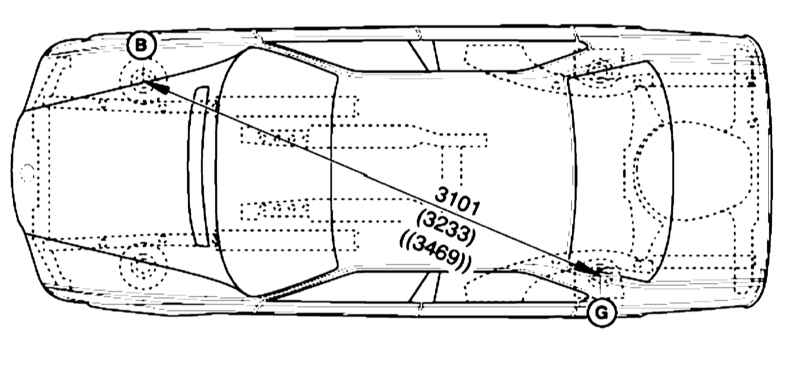

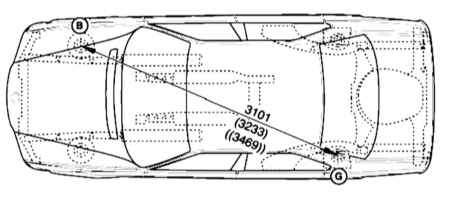

B — Крепление передней стойки амортизатора
G — Крепление задней стойки амортизатора

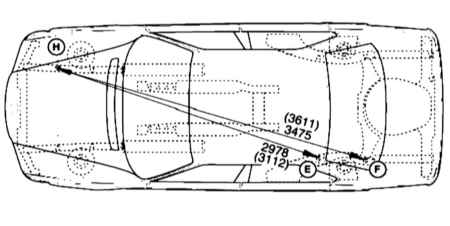

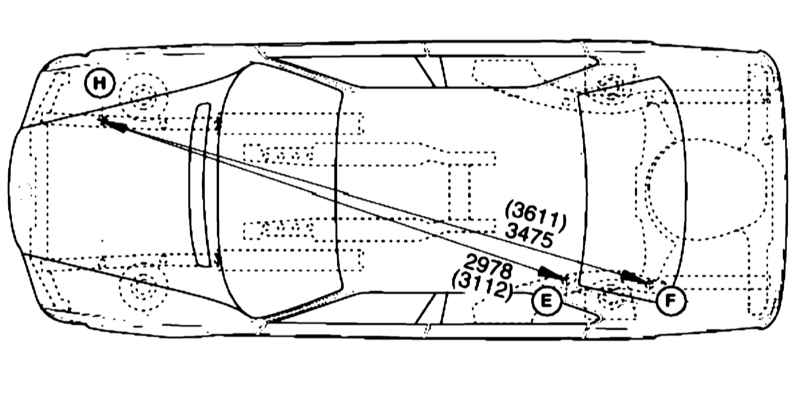

E — Переднее крепление балки заднего моста
F — Заднее крепление балки заднего моста
H — Переднее крепление балки переднего моста

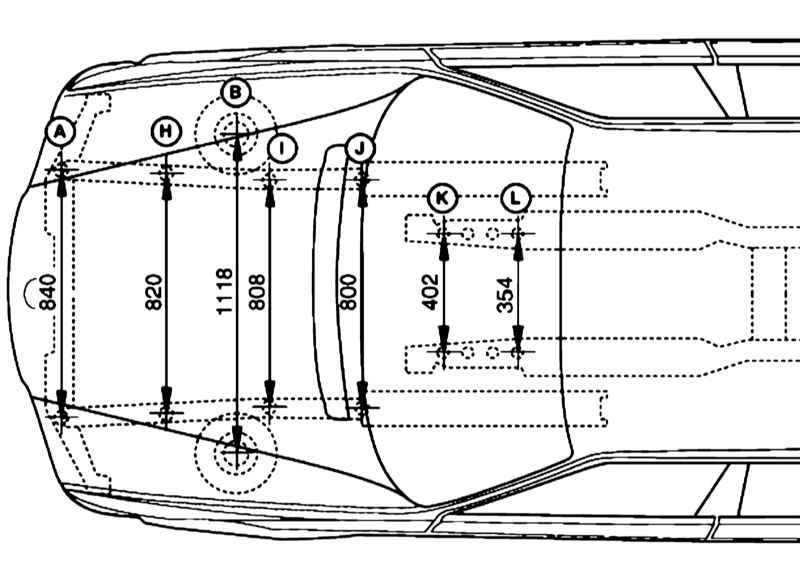

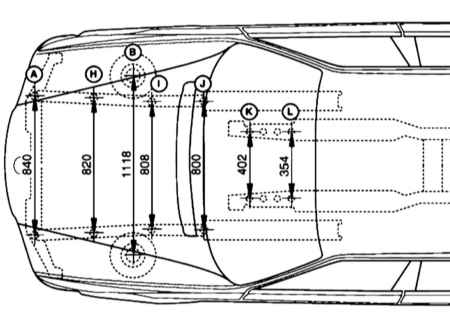

A — Кронштейн переднего ударного демпфера B — Крепление передней стойки амортизатора H — Переднее крепление балки переднего моста	I — Заднее крепление балки переднего моста J — Прилегание балки переднего моста K — Передняя консоль балки крепления коробки передач L — Средняя консоль балки крепления коробки передач

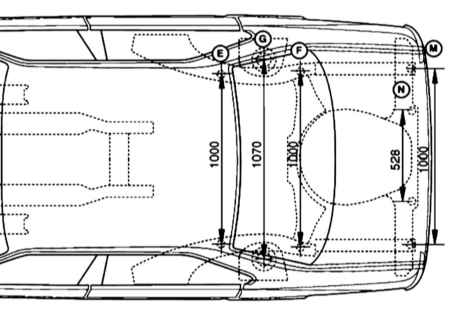

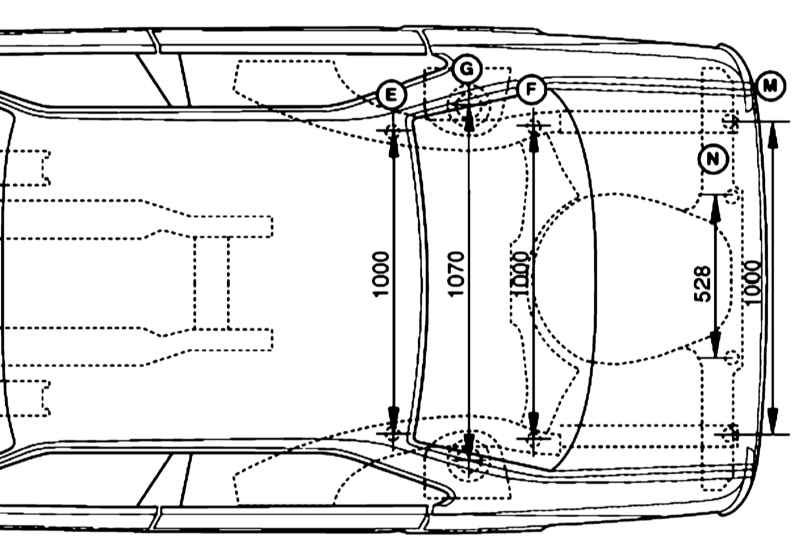

E — Переднее крепление балки заднего моста F — Заднее крепление балки заднего моста	G — Крепление задней стойки амортизатора M — Кронштейн заднего ударного демпфера N — Поперечная балка пола багажника, диаметр 20 мм

Усилия затягивания резьбовых соединений, Нм
Передний бампер с кронштейном к ударному демпферу	41
Ударный демпфер/кронштейн переднего бампера к кузову	9
Задний бампер/опорная балка к ударному демпферу	45
Ремень безопасности к кузову (кроме центральной стойки)	48
Ремень безопасности к центральной стойке	31
Болты механизма регулировки ремня безопасности по высоте к кузову	24
Отделка задней стойки к кузову	3
Переднее сиденье к днищу кузова	42
Накладка к направляющей переднего сиденья	4
Каркас переднего сиденья к направляющей сиденья	15
Спинка заднего сиденья к кузову	5
Приводные тросы крышки верхнего люка к кассете	1.3
Стеклянная крышка к кулисе	4.5
Сдвижная панель потолка к кулисе	1.5
Опора ветрозащитной стенки к кассете	1.2
Упор к сдвижной панели потолка (люк со стеклянной крышкой)	0.9
