14.4.5. Аудиоблок и динамики

Аудиоблок

 ПОРЯДОК ВЫПОЛНЕНИЯ

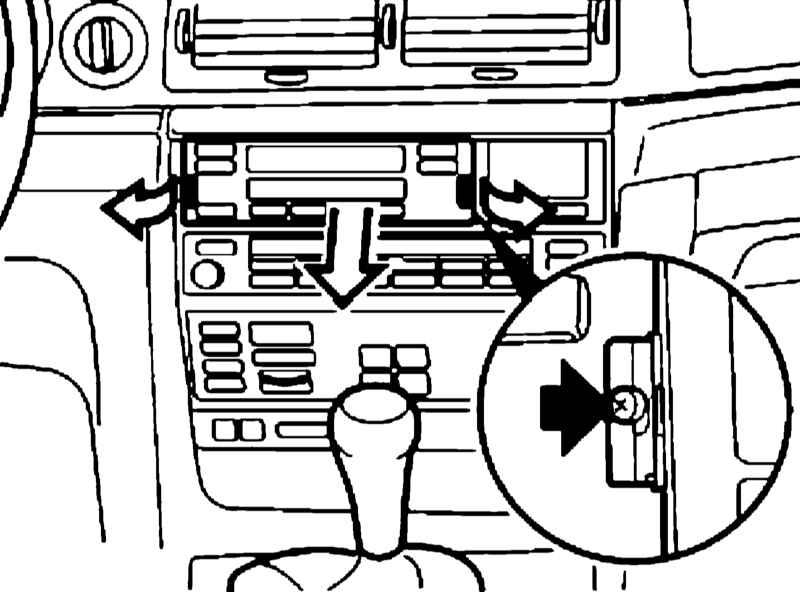

  1. Снимите защитные колпачки с правой и левой стороны и выверните винты.

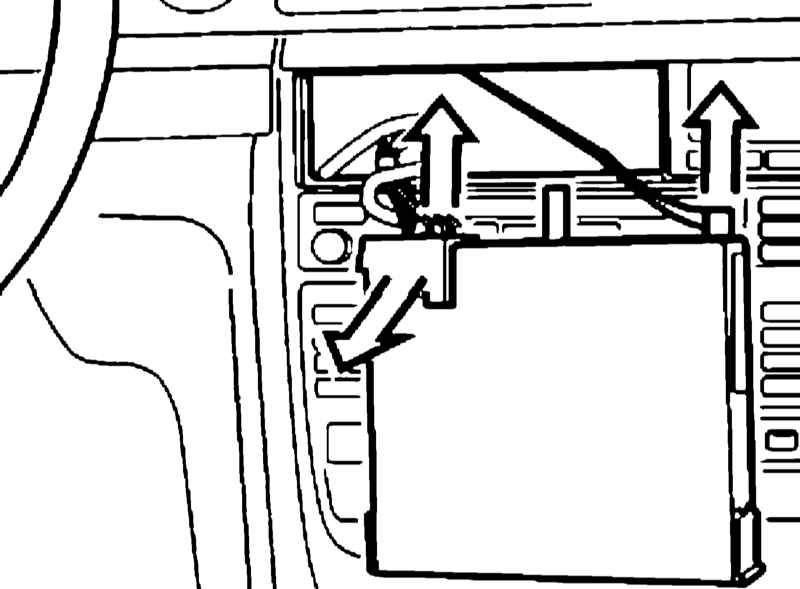

  1. Извлеките аудиоблок и разъедините разъем его электропроводки.

Динамики средних и высоких частот

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять отделку двери (см. Главу Кузов).

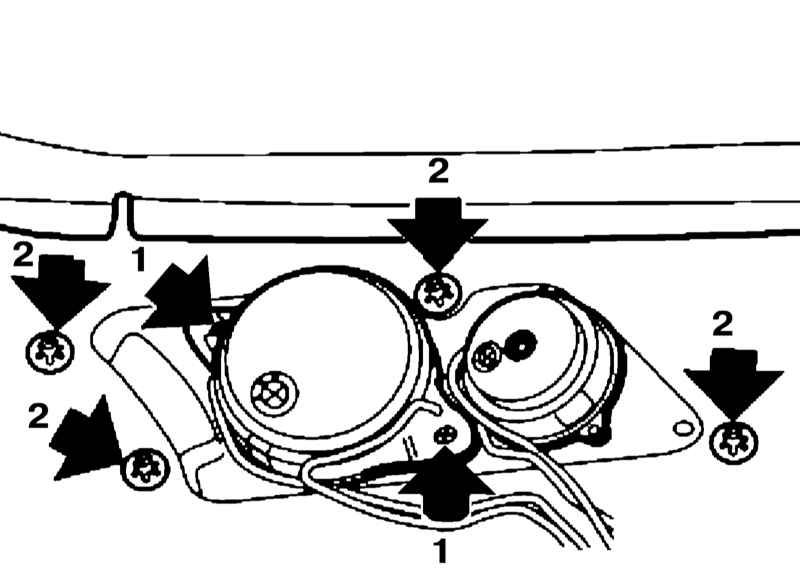

  1. Выверните винты (1) и снимите среднечастотный динамик.
  1. Ослабьте зубчатые шайбы и выдвиньте высокочастотный динамик вперед.

При установке замените зубчатые шайбы.

Задний динамик (на полке за задним сиденьем)

 ПОРЯДОК ВЫПОЛНЕНИЯ

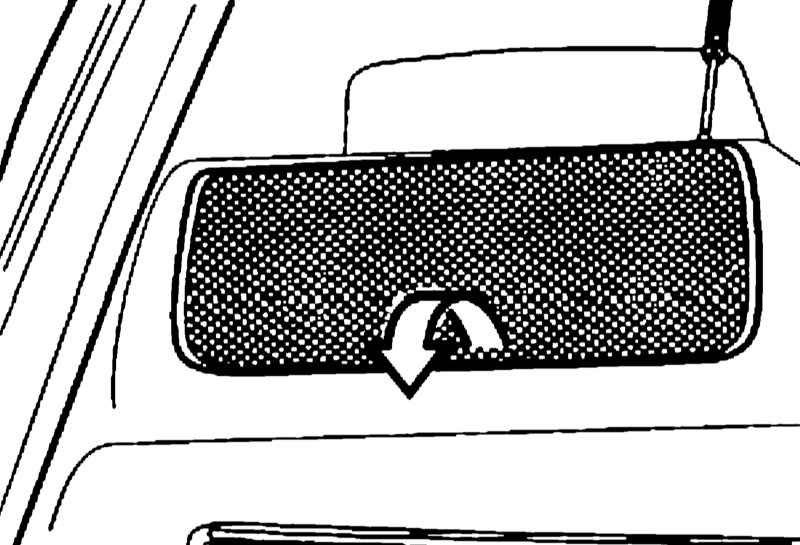

  1. Разожмите зажимы и снимите панель динамика.

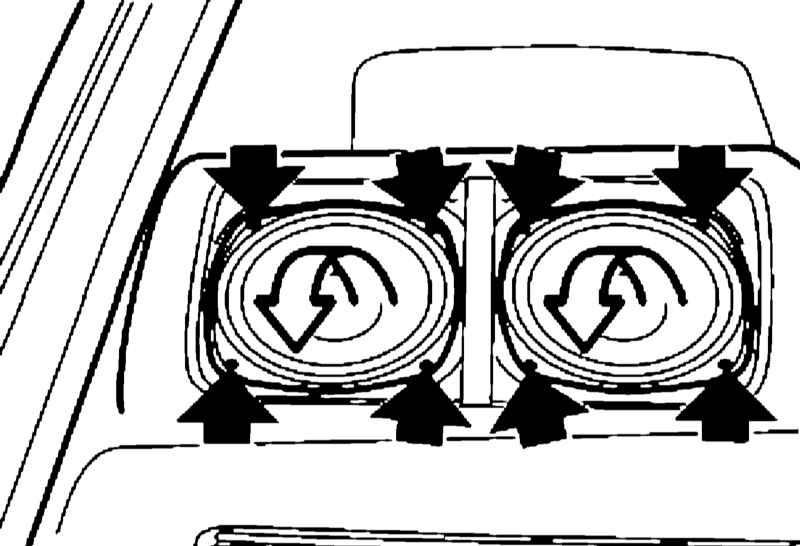

  1. Выверните винты, приподнимите динамик и разъедините разъемы.
