4.4.11. Снятие и установка впускного трубопровода

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от аккумуляторной батареи.
Отсоедините от впускного трубопровода электропроводку двигателя и отведите ее в сторону.

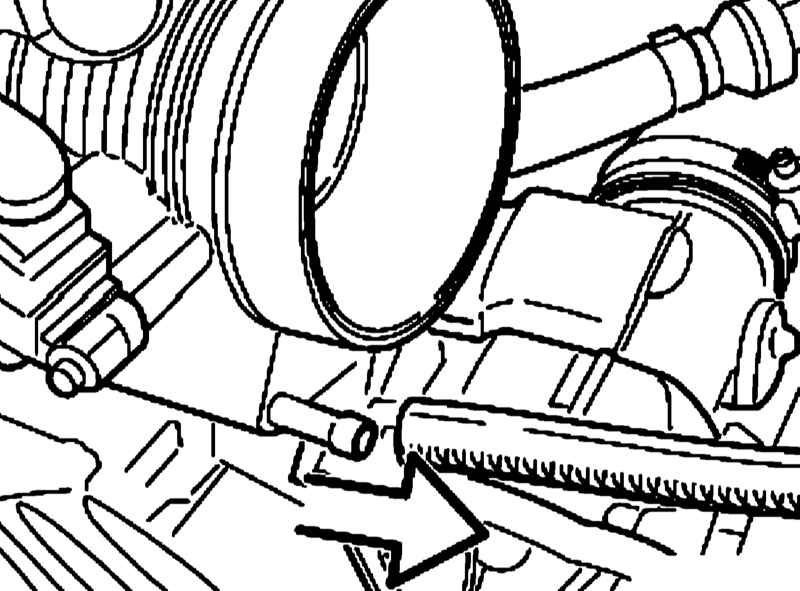

Отсоедините от дроссельной заслонки шланг EVAP и тросы управления заслонкой. При необходимости снимите дроссельную заслонку в сборе (см. Раздел Снятие и установка корпуса дросселя, замена его прокладки Главы Системы питания и выпуска отработавших газов).

Отсоедините от топливной распределительной магистрали шланги подвода и возврата топлива, запоминая порядок их подсоединения и места их крепления хомутами.

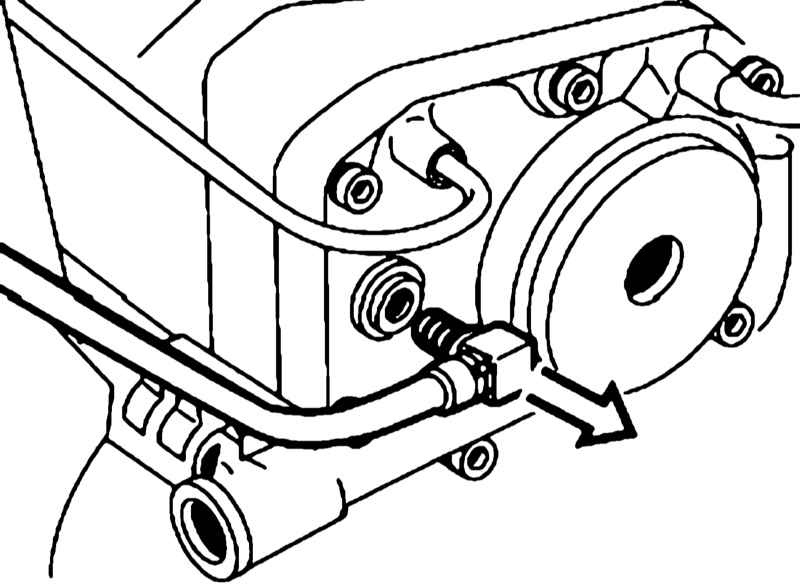

Отсоедините штуцер вакуумной линии от усилителя тормозов.

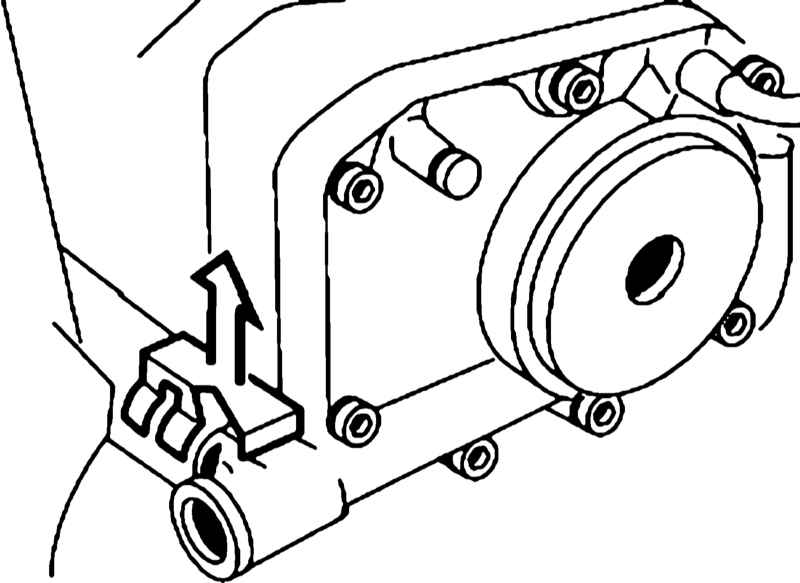

Снимите зажим и вытяните трубку PCV. Проверьте состояние уплотнительного кольца трубки и при необходимости замените ее.

Отдайте гайки, извлеките проставочные втулки и снимите впускной трубопровод по направлению вверх.

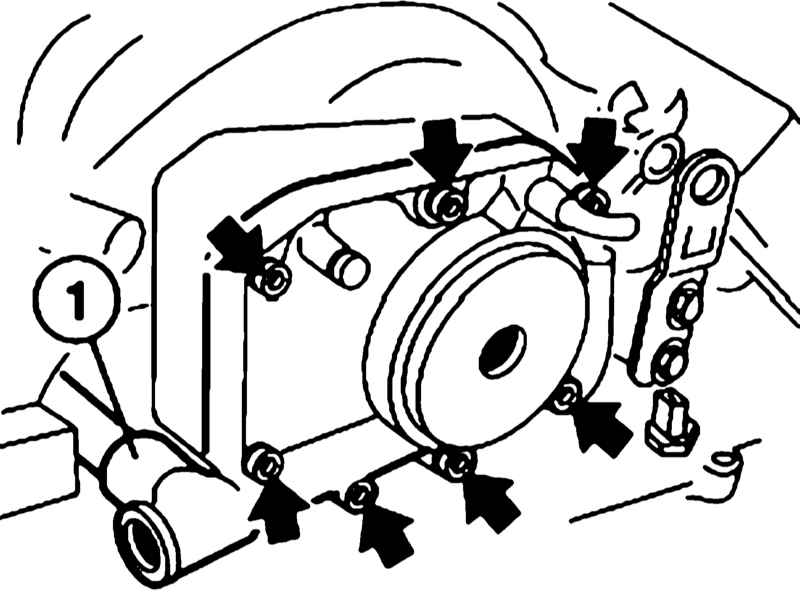

При необходимости снимите крышку (1) с обратным клапаном.

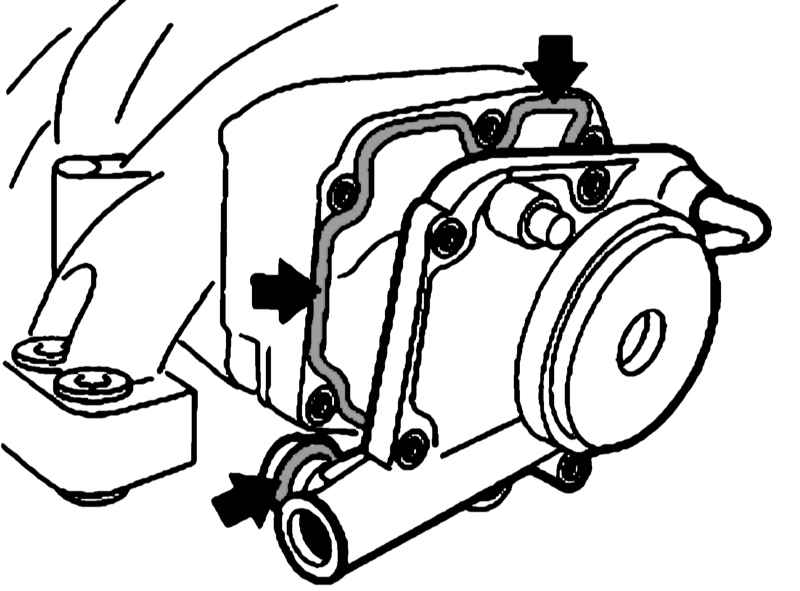

Проверьте состояние прокладки и уплотнительного кольца клапана. При необходимости замените их.

Отцентрируйте впускной трубопровод по двум проставочным втулкам, установленным на его левой и правой сторонах. Затем установите оставшиеся втулки и затяните гайки с требуемым усилием.
Дальнейшая установка производится в обратном порядке.
