4.6.11. Снятие и установка выпускного коллектора

Если установленные шланги надувочного воздуха не обезжирены или влажные, это может привести к выходу из строя турбокомпрессора.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю крышку двигателя и кожух вентилятора системы охлаждения.
  2. Снимите фильтрующий элемент воздухоочистителя (см. Главу Настройки и текущее обслуживание автомобиля).
  3. Выверните болты (1) и снимите шланг в направлении, указанном стрелкой.

При установке смажьте рабочие кромки уплотнительных колец шланга тонким слоем вазелина.

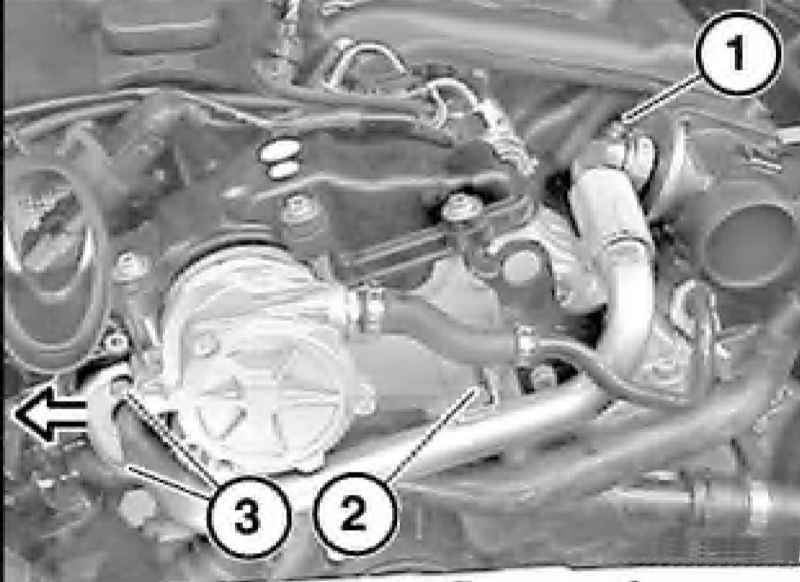

  1. Ослабьте хомут (1) крепления трубопровода системы рециркуляции ОГ. Выверните винты (2 и 3) и снимите термозащитный экран и трубопровод системы EGR.

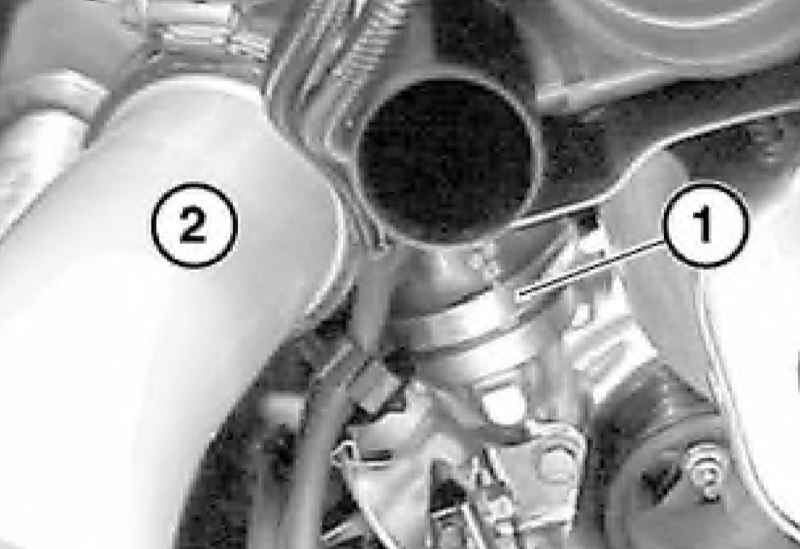

  1. Разожмите хомут (1) на турбокомпрессоре и закройте отверстие турбокомпрессора. Разожмите хомут на интеркулере и отсоедините шланг наддувочного воздуха с правой стороны интеркулера. Снимите трубопровод (2) наддувочного воздуха вместе со шлангом наддувочного воздуха.

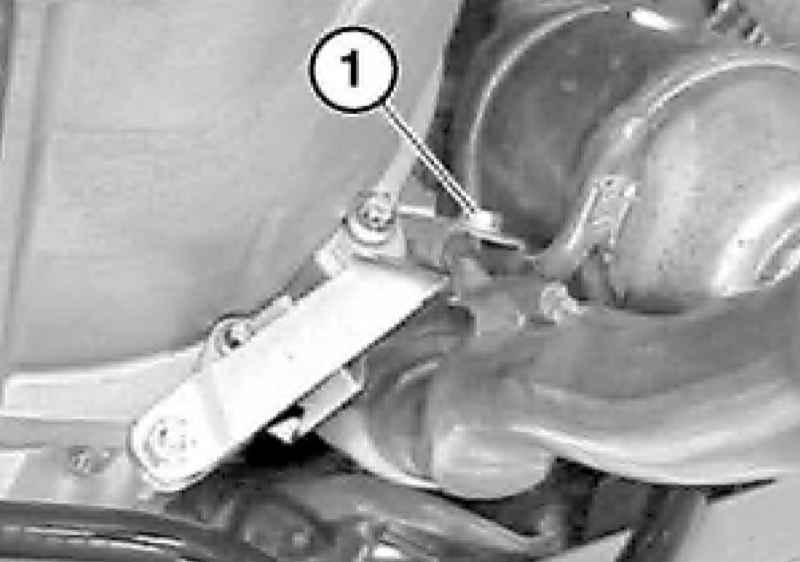

  1. Выверните болт на кронштейне верхнепоточного каталитического преобразователя.

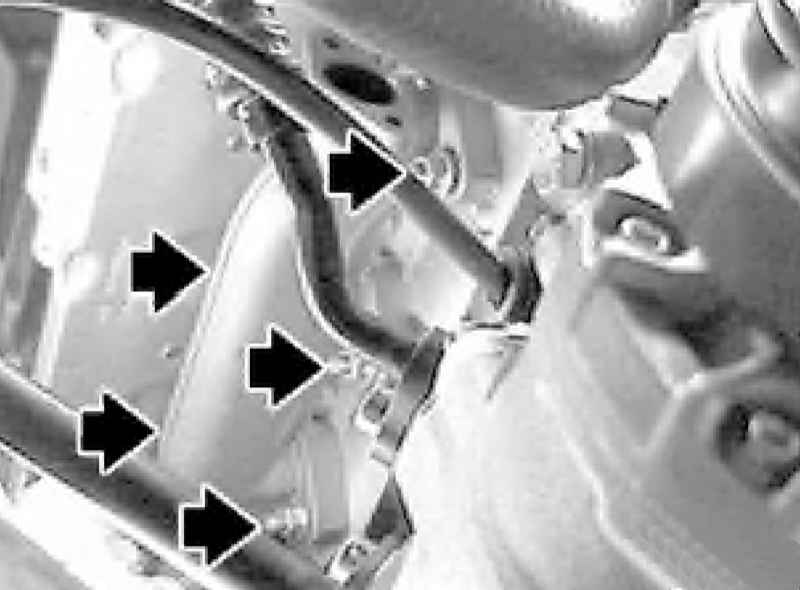

  1. Ослабьте болты.

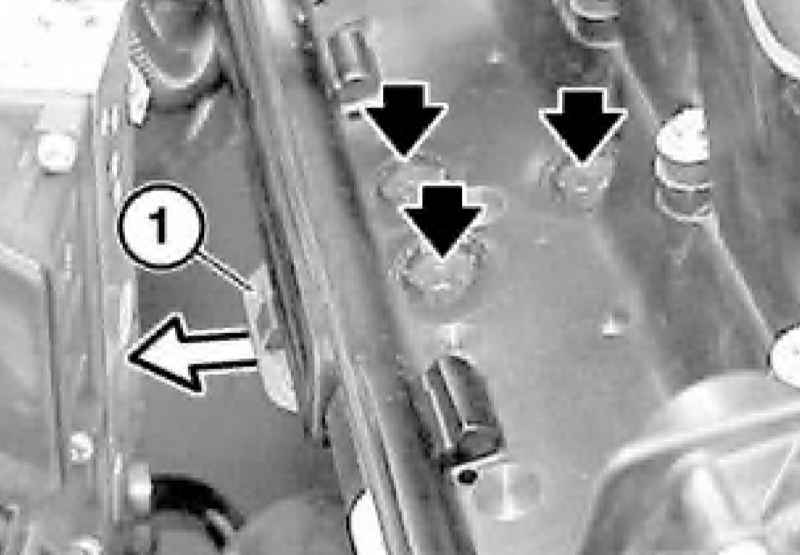

  1. Снимите запорную крышку (1) термозащитного экрана и вытяните вверх заглушки.
  1. Выверните три болта, расположенные под заглушками.

При установке смажьте резьбу медьсодержащей пастой.


  1. Отдайте гайки и снимите выпускной коллектор.
  1. Очистите сопрягаемые поверхности и установите новую прокладку коллектора.
  2. Установка производится в обратном порядке. Используйте новые гайки крепления коллектора и затягивайте их в последовательности от середины к краям.
