4.6.7. Замена приводных ремней и их натяжителей

Приводные ремни

Если предполагается дальнейшее использование снимаемого ремня, отметьте направление его движения.

ПОРЯДОК ВЫПОЛНЕНИЯ

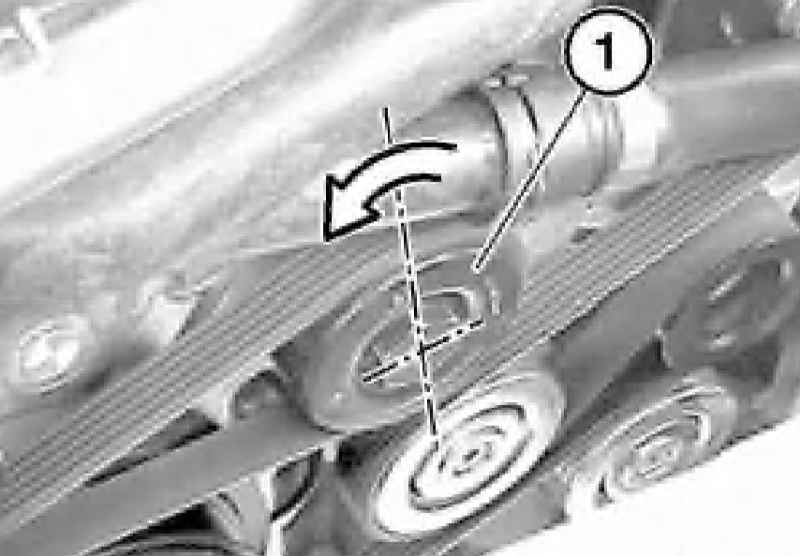

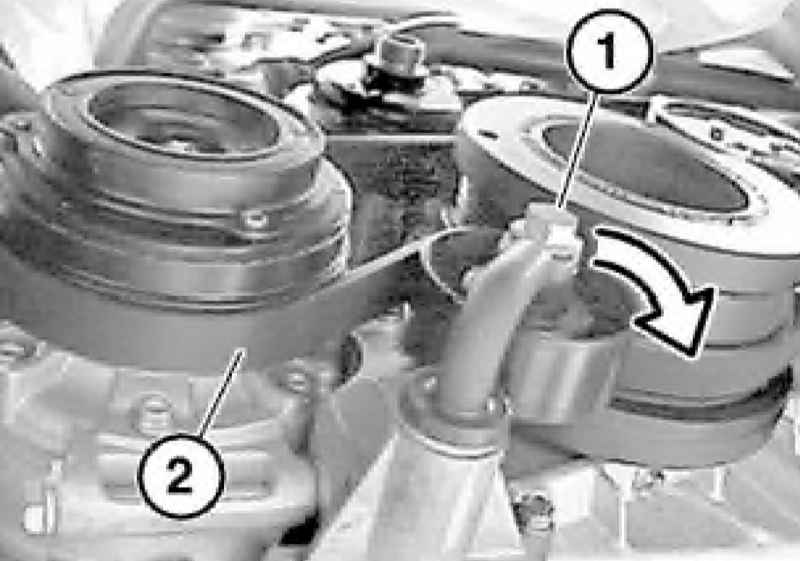

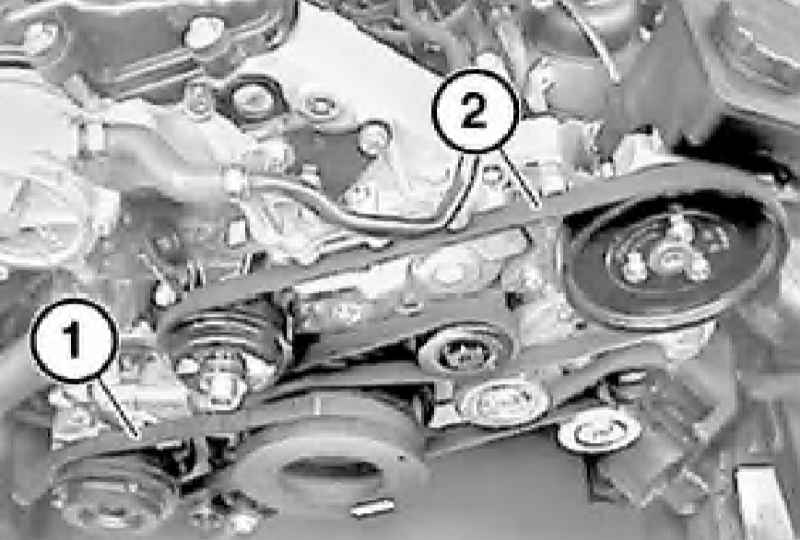

Запомните схему прокладки ремней на шкивах. Снимите защиту картера, верхнюю крышку двигателя, а также кожух вентилятора системы охлаждения двигателя. Отожмите натяжитель ремня привода компрессора К/В за шестигранник (1) в направлении стрелки и снимите приводной ремень (2). Отожмите натяжитель (1) приводного ремня в направлении стрелки, и снимите ремень привода генератора. Проверьте состояние ремней (см. Главу Настройки и текущее обслуживание автомобиля) и при необходимости замените их. Уложите приводной ремень на шкивы и ролики и удостоверьтесь в правильности его положения. При установке уже использовавшегося ремня соблюдайте прежнее направление его движения.

Натяжитель ремня привода компрессора К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

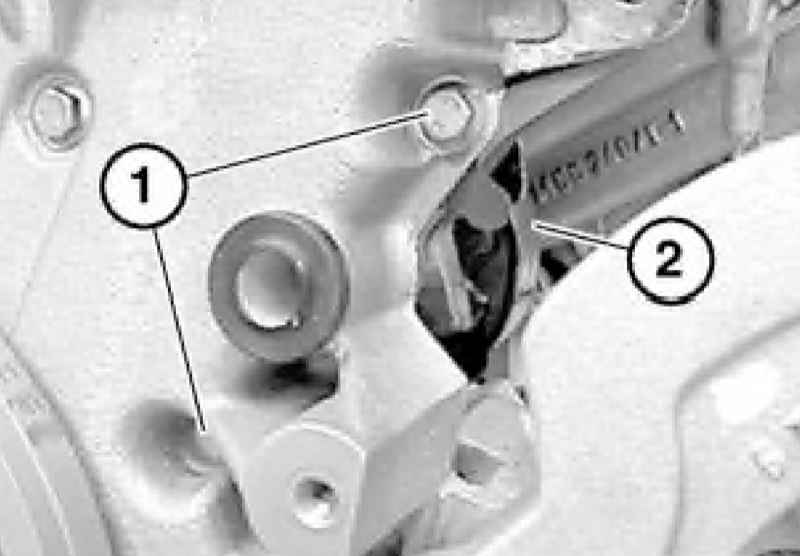

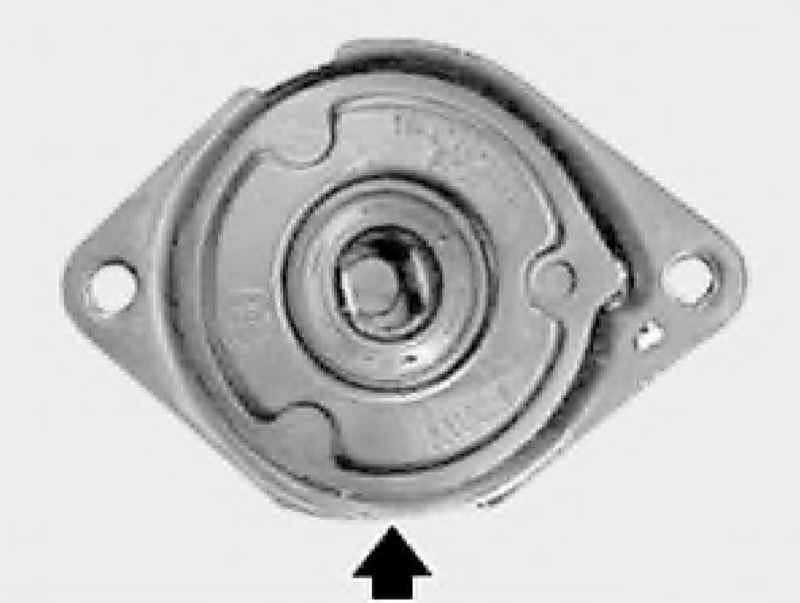

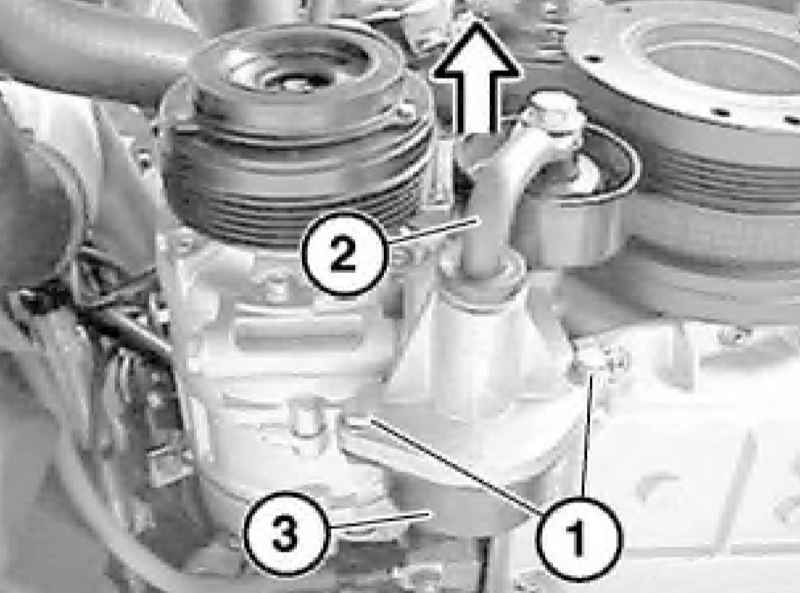

Снимите приводные ремни. Выверните болты (1) и болт с задней стороны натяжителя (3). Выньте ролик натяжителя с рычагом (2) в направлении стрелки. Снимите натяжитель (3) приводного ремня. Удостоверьтесь, что паз на корпусе натяжителя направлен вниз. Отцентрируйте натяжитель, установите болты, но не затягивайте их. Установите ролик натяжителя с рычагом и затяните болты.

Натяжитель ремня привода генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

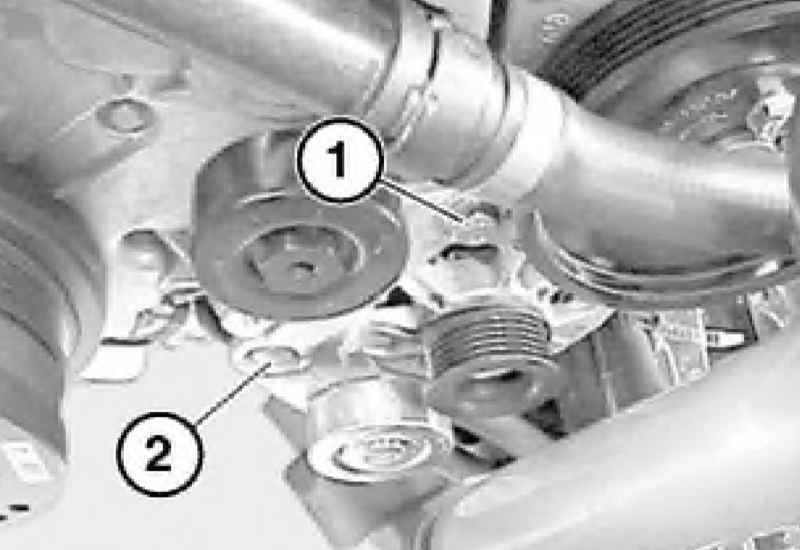

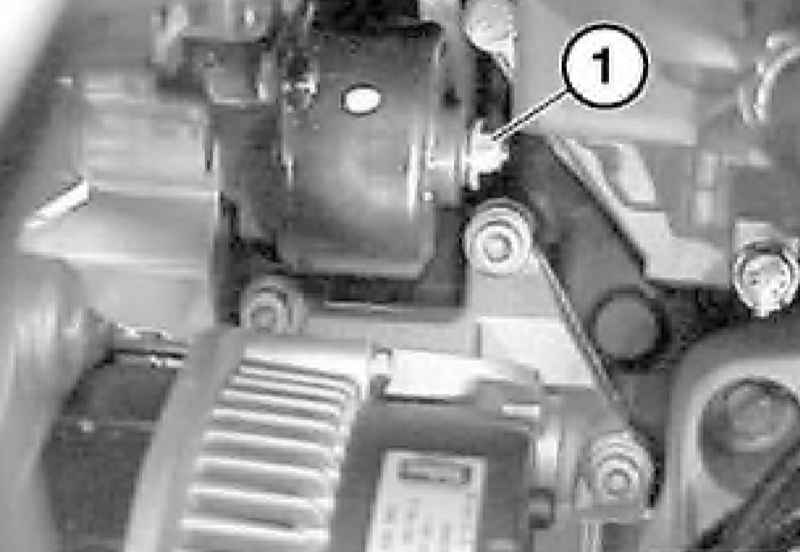

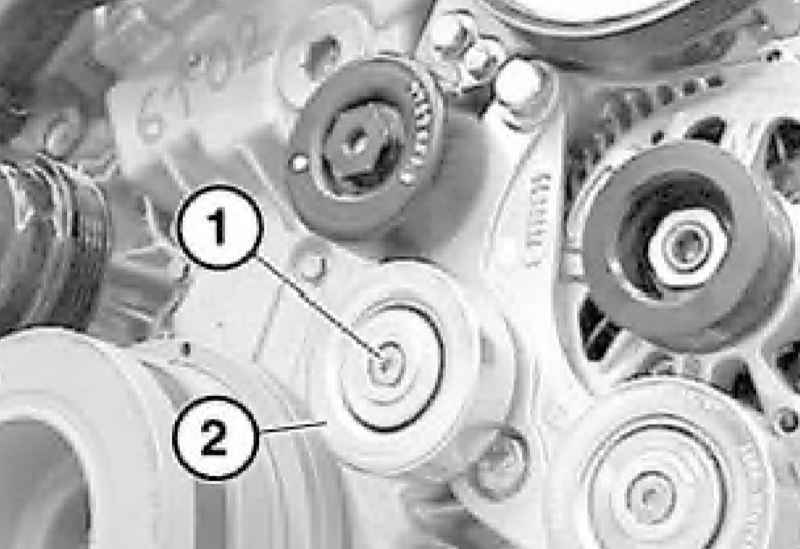

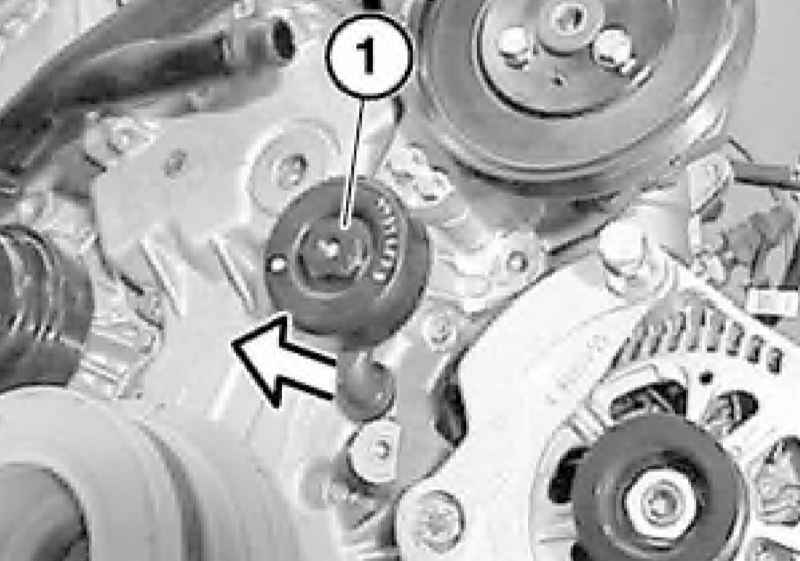

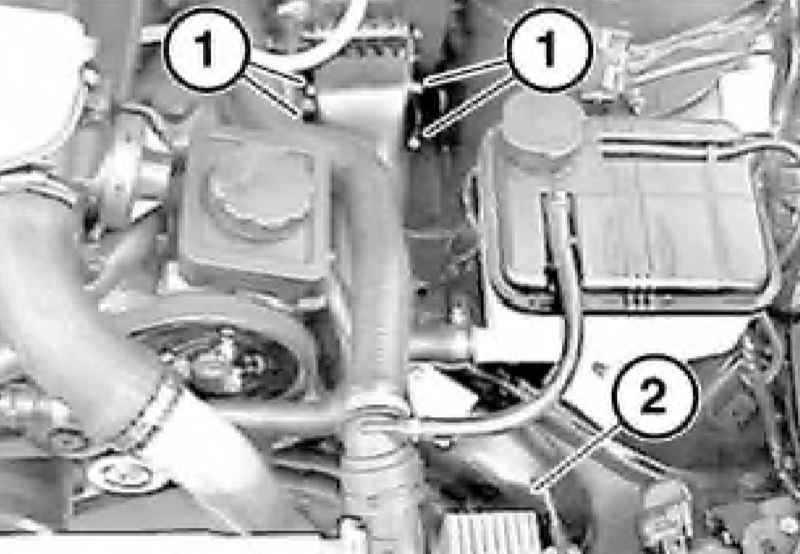

Снимите приводные ремни. Выверните винты (1) и снимите воздуховод (2). Выверните болт (1) и снимите ролик (2). Выверните болт (1) и ослабьте болт (2). Отведите генератор в сторону. Отдайте самоконтрящуюся гайку (1). При установке используйте новую самоконтрящуюся гайку. Выньте натяжной ролик с рычагом (1) в направлении, указанном стрелкой. Выверните болты (1) и снимите натяжитель (2) ремня привода генератора. Удостоверьтесь, что паз в корпусе натяжителя (2) обращен к генератору. Отцентрируйте натяжитель, установите болты его крепления, но не затягивайте их. Установите ролик натяжителя с рычагом и затяните болты крепления натяжителя.
