5.1.2. Снятие и установка кожуха вентилятора

Модели с двигателями, кроме M57 и M67

ПОРЯДОК ВЫПОЛНЕНИЯ

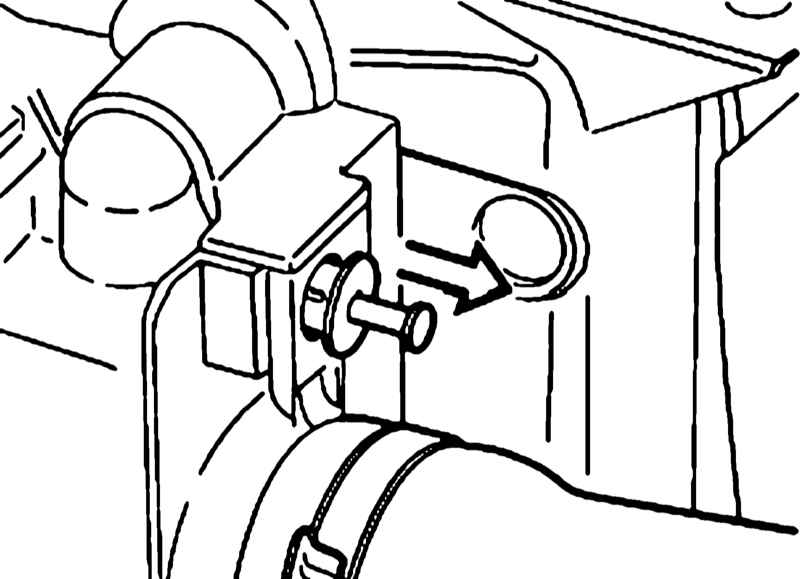

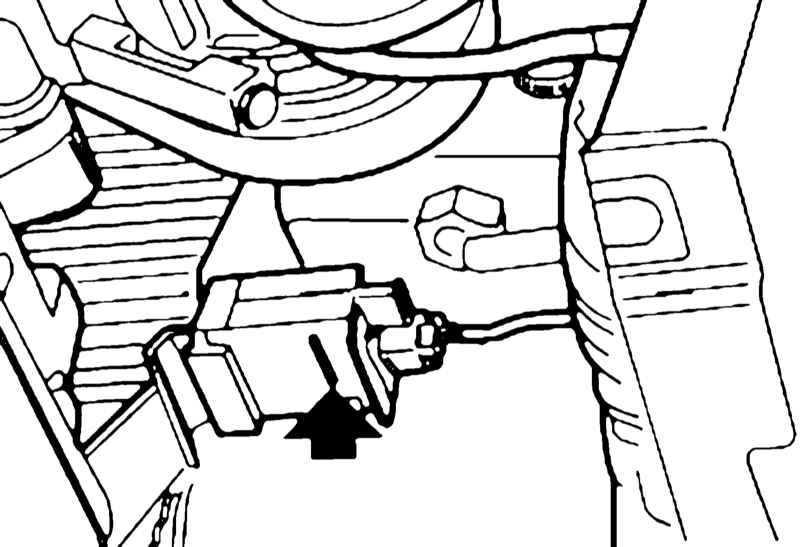

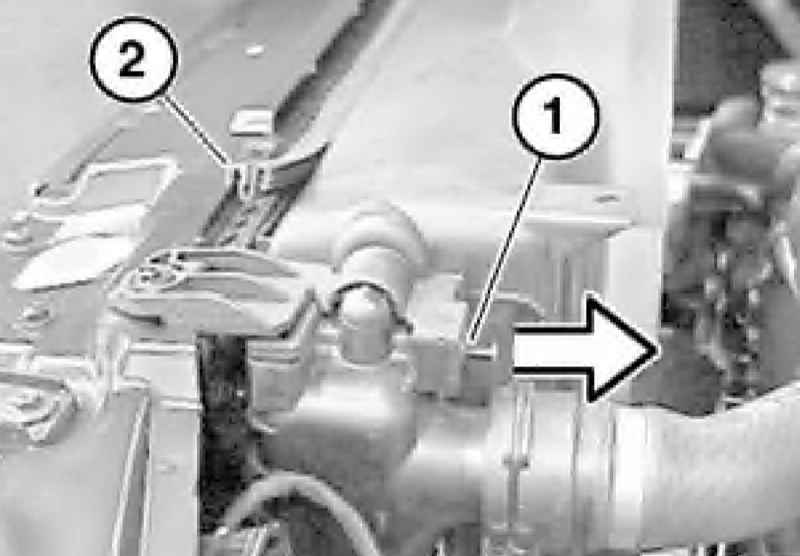

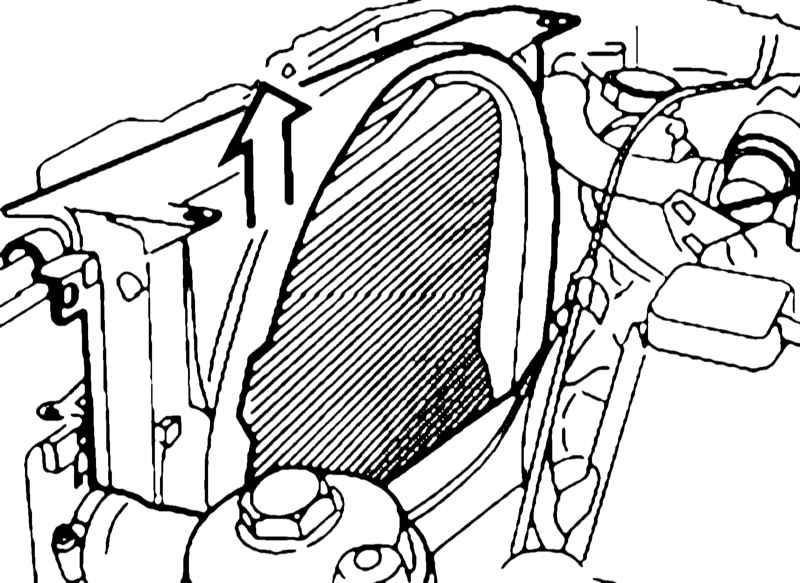

Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов). Снимите расширительный бачок (см. Раздел Снятие и установка расширительного бачка). При соответствующей комплектации разъедините разъем электропроводки системы автоматического управления обдувом (AUC). На моделях с двигателем M73 извлеките фиксаторы с левой и правой стороны. На моделях с двигателем M73 при необходимости отсоедините от водяного насоса муфту привода вентилятора (см. Раздел Снятие и установка муфты привода вентилятора). Снимите кожух вентилятора движением вверх, при необходимости вместе с вентилятором. На моделях с двигателем M62 при необходимости отсоедините от водяного насоса муфту привода вентилятора (см. Раздел Снятие и установка муфты привода вентилятора), с левой и с правой стороны извлеките фиксаторы (1) и снимите уплотнение (2). Вытяните кожух вентилятора вверх. При установке вставьте кожух вентилятора в держатели снизу и по бокам.

Модели с двигателем M57

ПОРЯДОК ВЫПОЛНЕНИЯ

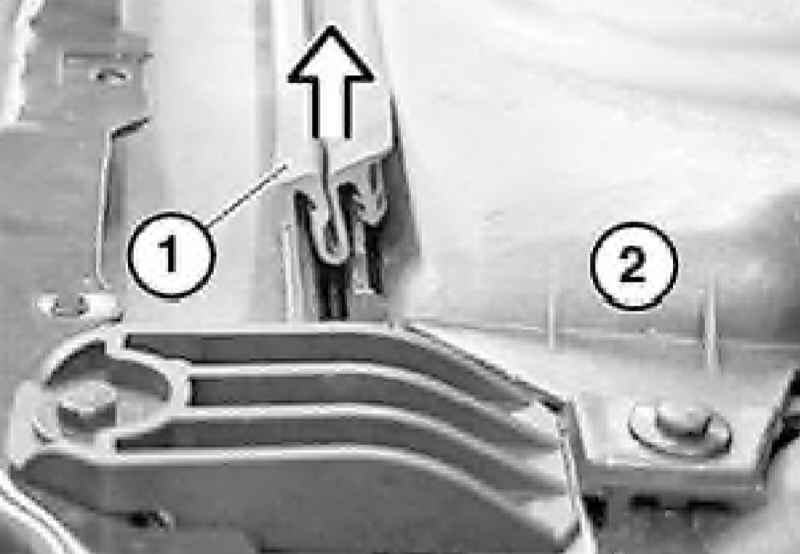

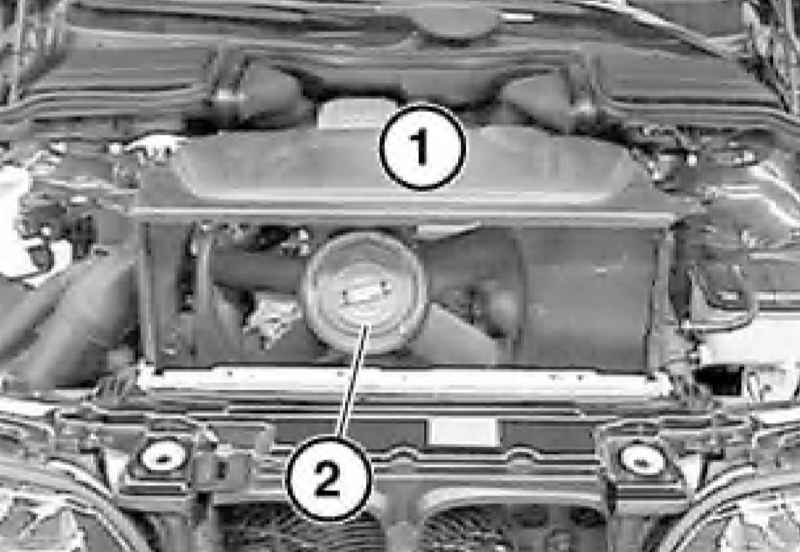

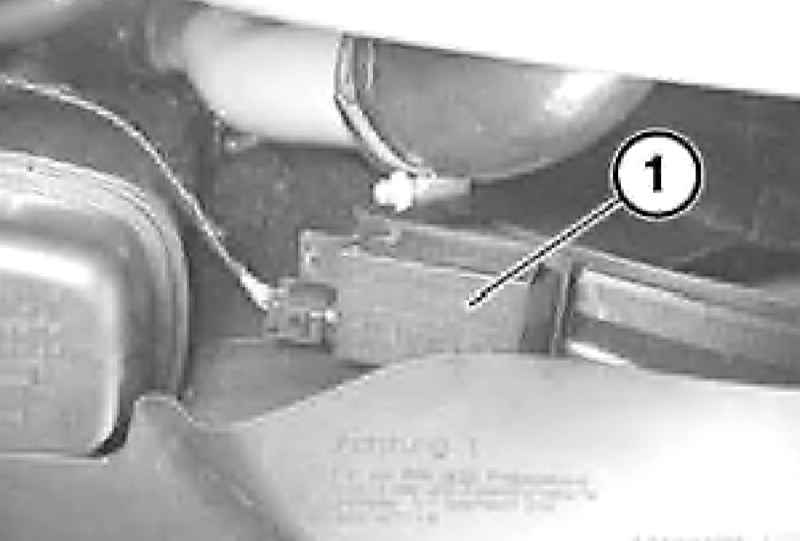

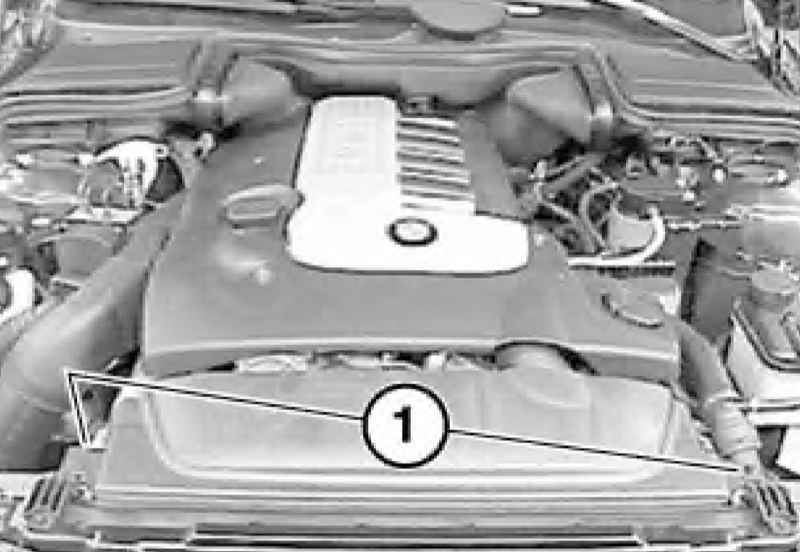

Отсоедините крыльчатку вентилятора. Отсоедините уплотнение (1) от кожуха вентилятора (2). Разъедините разъем датчика AUC. Извлеките фиксаторы (1). Снимите кожух вентилятора с крыльчаткой. При установке вставьте фиксирующие лапки (1) в держатели кассеты на радиаторе.

Модели с двигателем M67

ПОРЯДОК ВЫПОЛНЕНИЯ

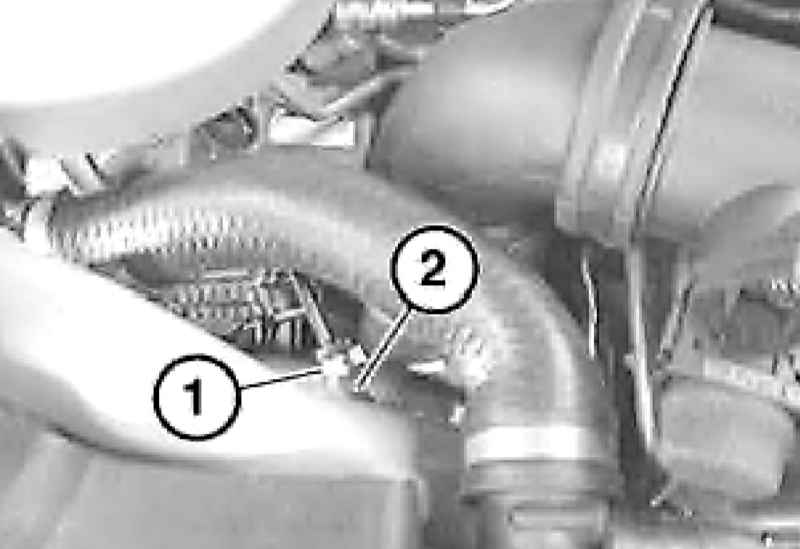

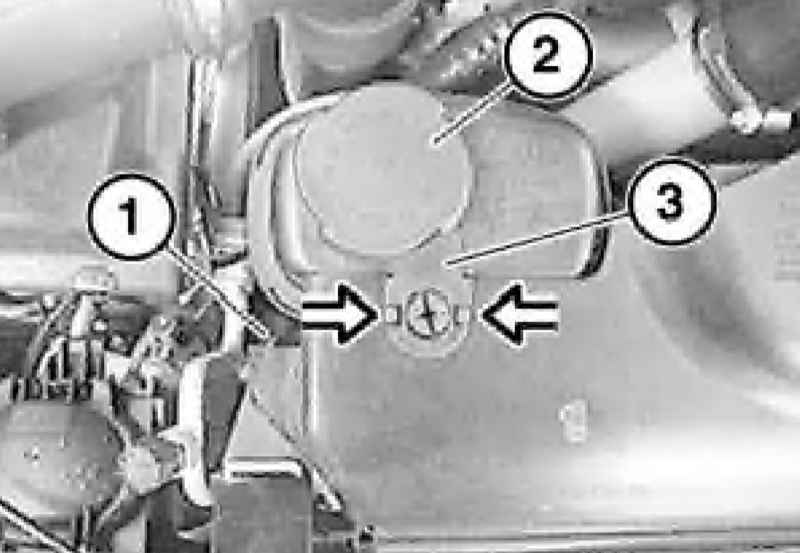

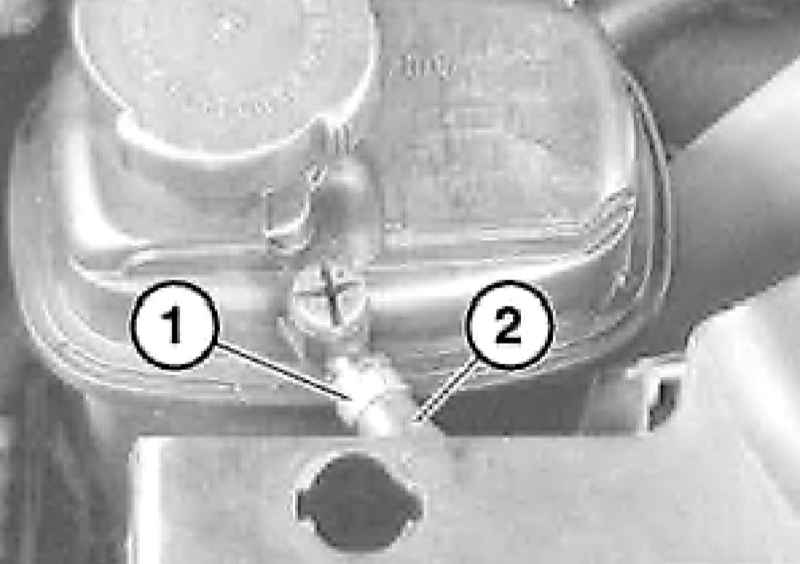

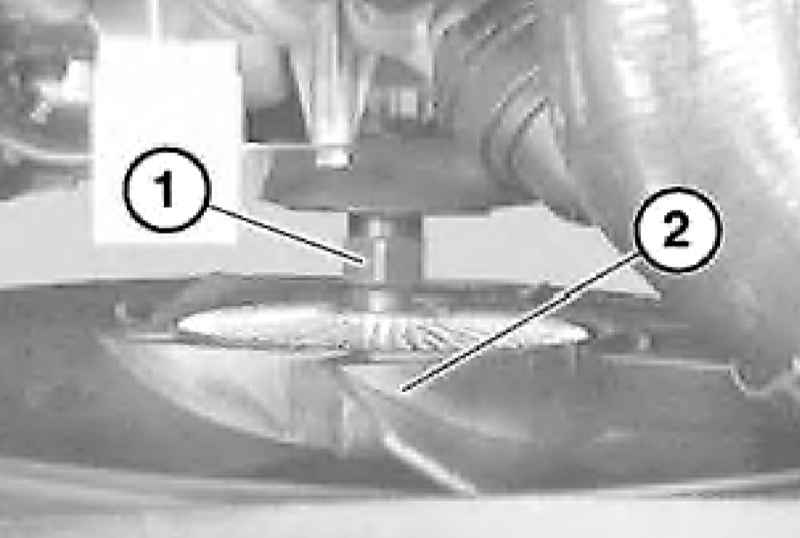

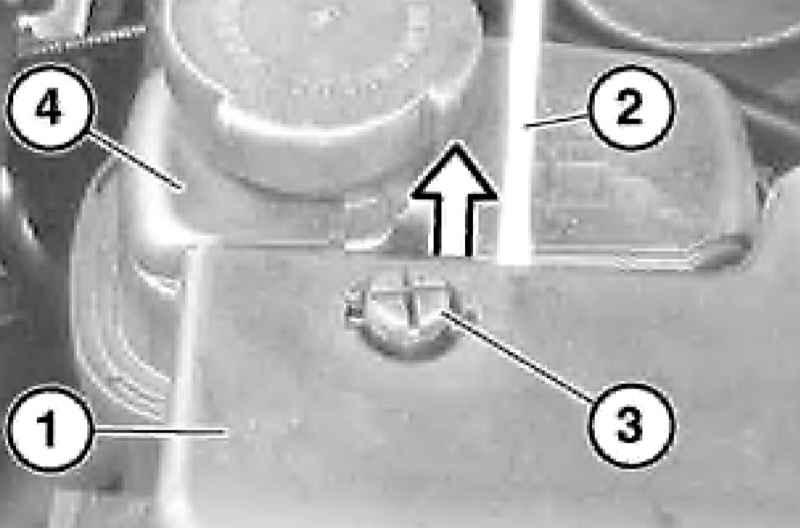

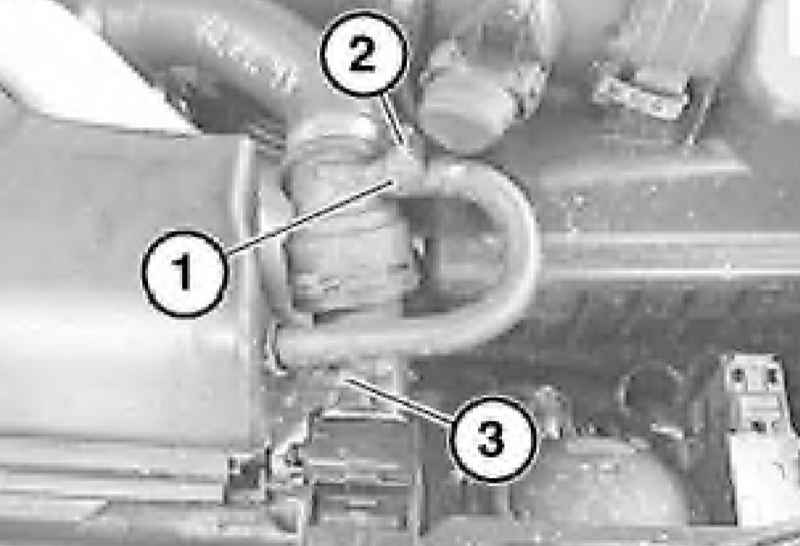

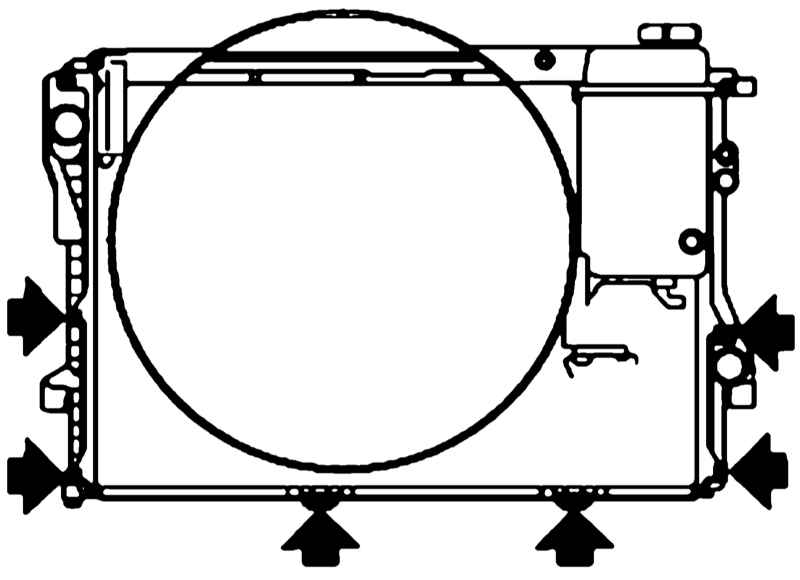

Извлеките фиксаторы (1), осторожно приоткройте крышку (2), сожмите фиксаторы кронштейна (3) и снимите его. Снимите крышку (1), разрежьте хомут (2) и извлеките фиксаторы (3). При установке замените хомут. Разрежьте хомут (1) и отсоедините шланг (2). При установке замените хомут. Снимите датчик AUC с кожуха вентилятора. Снимите крыльчатку (2) вентилятора, для чего, удерживая водяной насос за четырехгранник, отдайте накидную гайку (1) с помощью приспособления № 11 5 040. Не допускайте повреждения пластин радиатора. Приподнимите кожух (1) вентилятора с помощью отвертки (2) и поднимите над винтом (3) для прокачки системы охлаждения. Оттяните расширительный бачок (4) назад и отсоедините от кожуха вентилятора. Подвесьте бачок на проволоке. Ослабьте хомут (1) и отсоедините водяной шланг (2). При установке замените хомут. Снимите уплотнение кожуха и снимите его вверх, не допуская повреждения пластин радиатора. При установке следите за правильностью положения вентиляционного шланга в нижней части кожуха; вставьте фиксирующие лапки в держатели кассеты на радиаторе (см. иллюстрацию).
