7.2.8. Замена тягового реле

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите стартер (см. Раздел Снятие и установка стартера).

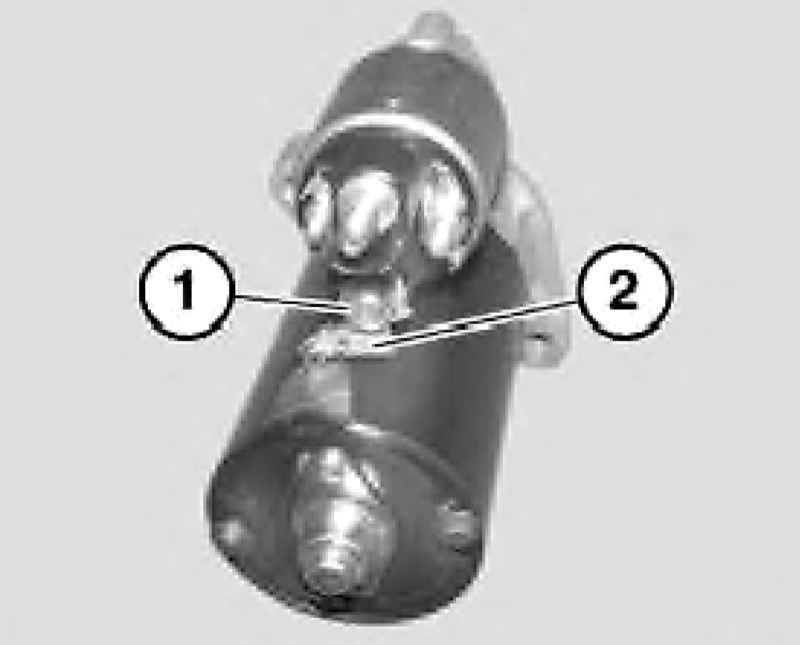

Отдайте гайку (1) и снимите кабельный наконечник (2).

При затяжке не допускать проворачивания кабельного наконечника (2), ввиду возможности возникновения короткого замыкания на корпус стартера.

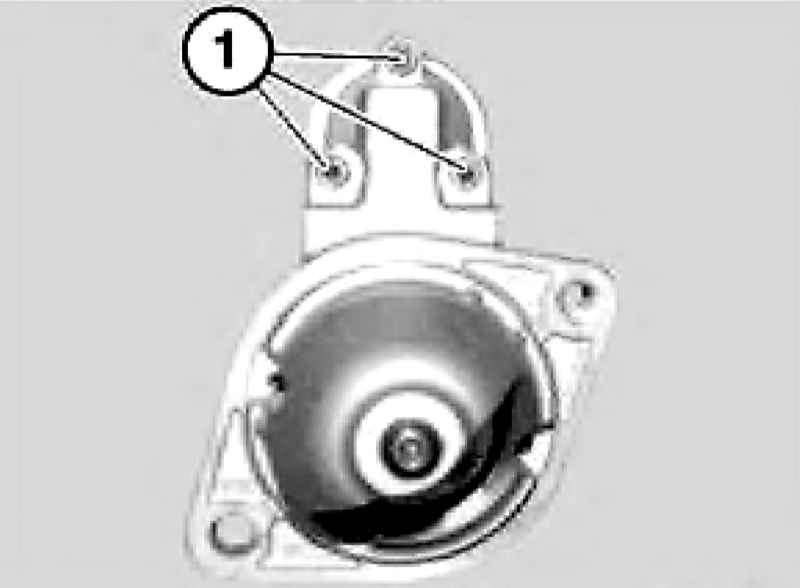

Выверните болты (1).

Снимите тяговое реле (1) и пружину (2). Выньте шпильку (3).

При установке проверьте шпильку (3) на отсутствие следов износа и смажьте ее.

Установка производится в обратном порядке.
