11.13. Снятие и установка тормозных колодок стояночного тормоза

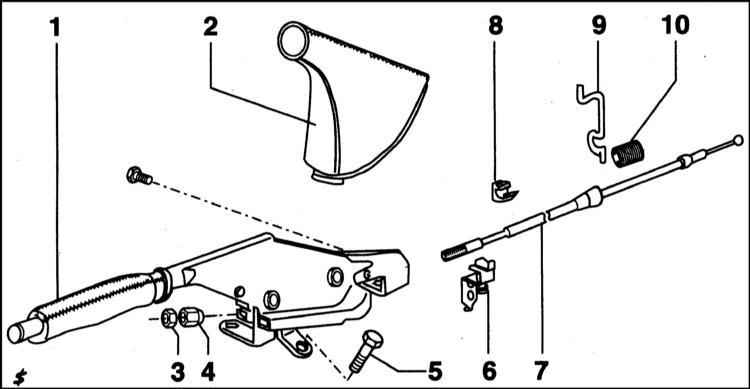

Стояночный тормоз

1 — рычаг стояночного тормоза
2 — крышка
3 — контргайка
4 — регулировочная гайка
5 — болт

6 — выключатель стояночного тормоза
7 — трос
8 — хомут
9 — держатель троса
10 — втулка

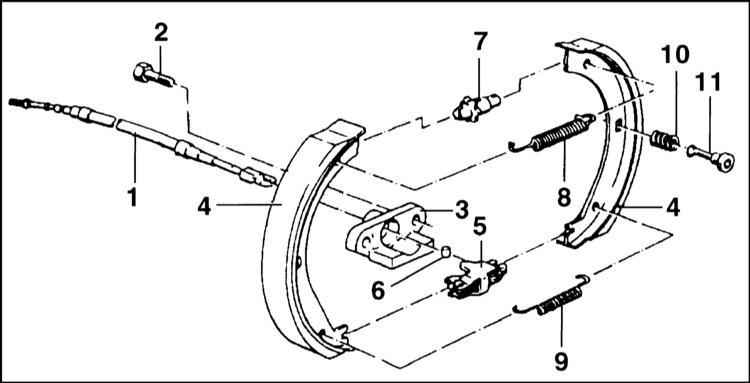

1 — трос
2 — болт
3 — опора
4 — тормозная колодка
5 — замок

6 — палец
7 — регулировочный винт
8 — нижняя стяжная пружина
9 — верхняя стяжная пружина
10 — пружина сжатия
11 — штифт


 СНЯТИЕ

1. Снимите задний тормозной диск.

2. Отсоедините переднюю стяжную пружину. Проверьте пружину. Пружину со следами ржавчины замените.

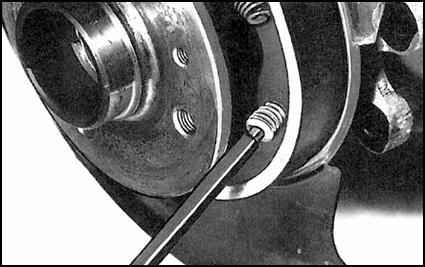

3. Немного сожмите торцевым ключом 5 мм пружину сжатия, поверните на 90° и снимите пружину с колодки.

4. Аналогичным образом снимите пружины с других тормозных колодок.

5. Разведите колодки вверху и снимите их вниз.

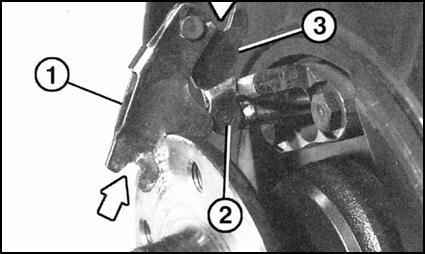

6. Проверьте легкость хода замка. При необходимости снимите его. Для этого потяните деталь (1) вниз, выдавите палец (2) и снимите деталь (3) с троса.

Установка

Тормозные колодки обязательно заменяйте на обоих колесах сразу.

 УСТАНОВКА

1. Нанесите тонкий слой смазки "Molykote-Paste G” на скользящие поверхности и палец замка.

2. Введите замок с пальцем (2) в трос привода стояночного тормоза.

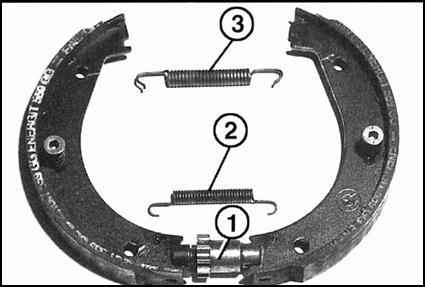

3. Разверните устройство регулировки тормозных колодок (1). Резьбу слегка смажьте “Molykote” и заверните опять.
4. Установите устройство регулировки тормозных колодок снизу между колодками. Соедините внизу стяжную пружину (2) (пружина меньшего диаметра).

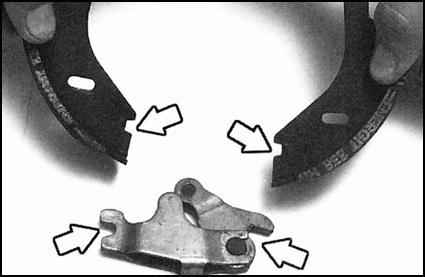

5. Вставьте тормозные колодки. Вверху они должны войти в пазы замка.

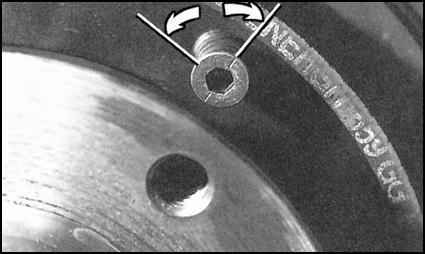

6. Сожмите две пружины тормозных колодок торцевым ключом 5 мм, одновременно повернув их на 90°. В закрытом положении маркировка находится на головке болта, как показано на сопроводительной иллюстрации.

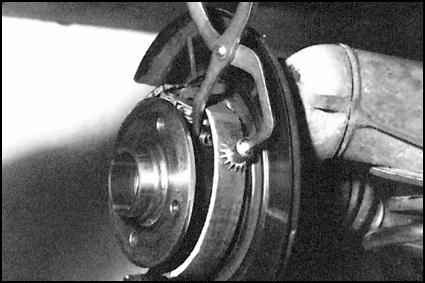

7. Зацепите щипцами верхнюю стяжную пружину.

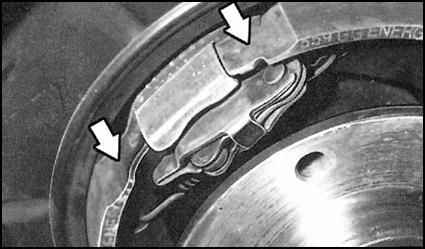

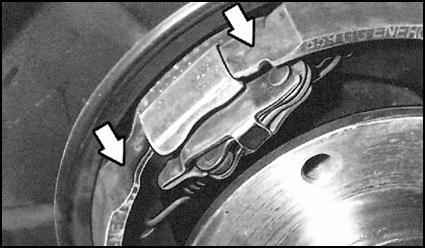

8. Тормозные колодки (стрелки на сопроводительной иллюстрации) должны прилегать к опоре тормозного щита.

9. Установите тормозной диск и заднее колесо.
10. Отрегулируйте стояночный тормоз, обратитесь к Разделу Регулировка стояночного тормоза.


Если тормозные колодки стояночного тормоза заменялись, они должны быть приработаны на дороге с не интенсивным транспортным движением следующим образом:
Со скорости 40 км/час осторожно затяните стояночный тормоз так, чтобы начался процесс торможения. Сохраняя скорость, затяните тормоз на один зубец и проедьте еще около 400 м. Отпустите тормоз и дайте ему охладиться. Указанный процесс приработки независимо от замены колодок рекомендуется проводить раз в квартал, т. к. при этом с рабочих поверхностей тормозов снимается появившаяся ржавчина и отложившиеся продукты износа.
