13.20. Снятие, установка и регулировка двери

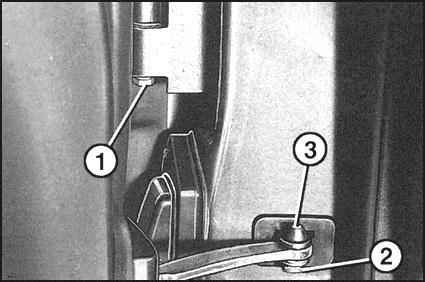

1. Выверните болт (1) с каждой петли с помощью головки 10 мм. Обратитесь к сопроводительной иллюстрации.
2. Отожмите сбоку отверткой стопор (2) с оси (3).
3. Выбейте наверх оправкой ось (3) дверного тормоза.

4. Снимите дверь с петель и поставьте ее на подставку. Высота подставки должна быть такой, чтобы исключить натяжение электрических проводов.

Не повредите лакокрасочное покрытие двери и передней стенки. Для защиты поверхностей их можно заклеить лентой.

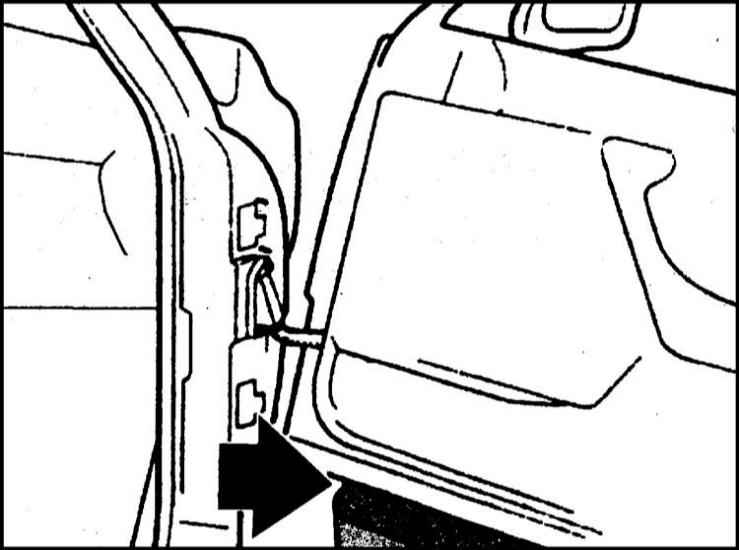

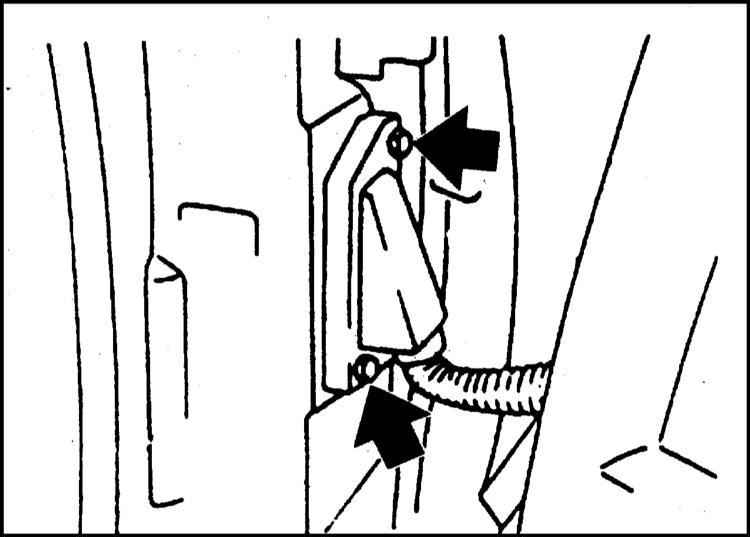

5. Отсоедините держатель штекера (стрелки на сопроводительной иллюстрации). Расстыкуйте штекерное соединение.

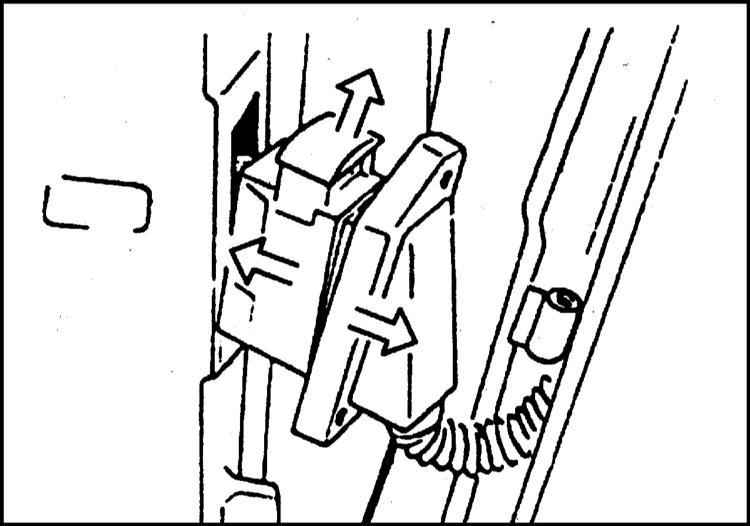

6. Поднимите колодку. Таким образом, штекерное соединение расстыковывается.

1. Состыкуйте штекерное соединение и зафиксируйте его. Вставьте соединение в стойку двери. Закрепите держатель.

2. Поставьте дверь на верхнюю и нижнюю петли. Для этого требуется ассистент. Направляется дверь осью (3). С помощью шайб (5) можно отрегулировать положение двери по высоте. При установке старой двери регулировка, как правило, не требуется.
3. Вверните в каждую петлю болт (1).

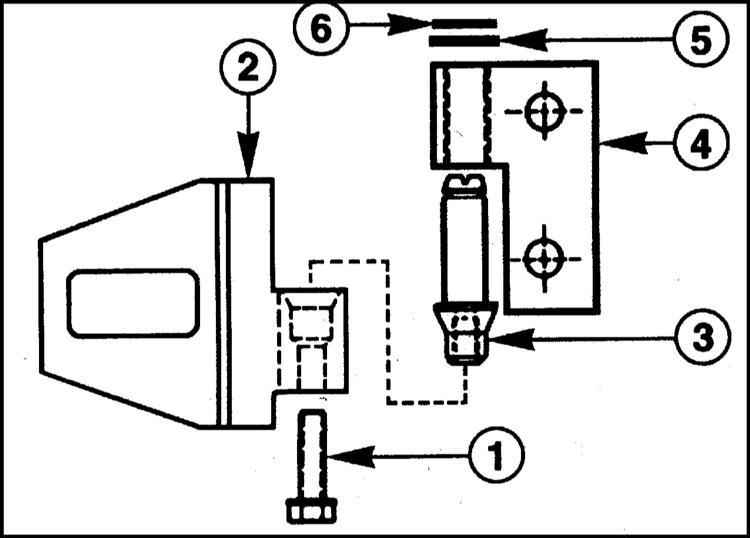

1 — болт
2 — петля кузова верхняя
3 — ось петли
4 — петля двери верхняя
5 — шайба
6 — стопорная шайба

4. С помощью молотка вставьте ось дверного тормоза и застопорьте ее.
5. Закройте дверь и проверьте равномерность зазора между дверью и кузовом. Если зазор неравномерный, ослабьте болты крепления петель и отрегулируйте высоту двери верхними болтами.

При установке новой двери под петлю устанавливаются дистанционные шайбы, позволяющие сместить дверь наружу и внутрь.

Дверь следует выравнивать (пригонять) только в комплекте с навесными деталями, такими как стеклоподъемник, стекло и т.д., так как характеристика смещения двери зависит от веса. При пригонке снимите уплотнения двери. Если были сняты передняя и задняя двери, сначала выровняйте заднюю дверь, затем переднюю.

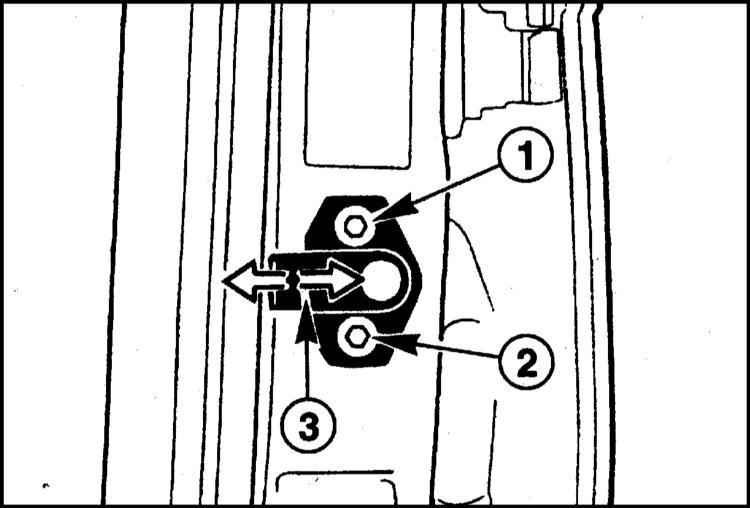

6. Ослабьте болт -1- запорного пальца на стойке В с помощью ключа TORX, и ослабьте болт -2- настолько, чтобы запорный клин можно было сдвинуть. Не изменяйте положение запорного клина -3- по глубине.

7. Приподнимите и удерживайте ручку двери. Закройте дверь, тем самым регулируется высота и наклон запорного клина.

Для направления запорного клина в мастерской применяется щуп.

8. Осторожно откройте дверь и затяните болты с усилием 30 Нм.

Допускается смещение передней кромки двери внутрь и задней кромки наружу не более 1 мм. Изношенный запорный элемент должен быть заменен.
